Что такое DMX и зачем он нужен в светотехнике

DMX (Digital Multiplex) — цифровой протокол управления светом, который давно стал фактическим стандартом в профессиональной светотехнике. Суть простая: один контроллер гонит команды сразу десяткам световых приборов по единому кабелю. На этом и держится сценическое, концертное и архитектурное освещение.

Протокол разработан организацией USITT в 1986 году как ответ на запросы индустрии сценического освещения. Число 512 в названии — не случайная цифра и не маркетинговый ход: ровно столько каналов управления умещается в одной линии DMX512. За десятилетия протокол прошёл через несколько редакций, но базовая архитектура осталась нетронутой — и это прямое следствие той самой обратной совместимости, благодаря которой приборы с разницей в выпуске до 30 лет спокойно работают в одной системе.

Театром дело не ограничилось. DMX давно вышел за пределы сцены: он управляет светом в мюзиклах и драматических театрах, на туровых и клубных концертах, в архитектурной подсветке фасадов и интерьеров, в телестудиях и выставочных инсталляциях. Протокол держится десятилетиями не по привычке — он гонит большой объём управляющих команд по простому кабелю и каждый раз выдаёт предсказуемый результат.

Как работает DMX протокол: стандарт DMX512

DMX протокол описывается стандартом USITT DMX512, который в 2004 году закрепили как американский национальный стандарт ANSI E1.11. Этот стандарт живёт и сегодня — в нём прописано всё: электрические характеристики, формат пакета данных и всё, что между ними. Увидели в документации прибора «DMX512» — речь именно об этом документе.

На физическом уровне DMX работает через интерфейс RS-485 — промышленную шину, которая гонит сигнал по витой паре дифференциальным способом. Именно поэтому RS-485 так хорошо держится в условиях сильных электромагнитных помех — а на концертных площадках с мощным оборудованием их более чем достаточно.

Протокол DMX работает на фиксированной скорости 250 кбит/с — никаких вариаций. Каждый цикл открывает стартовый сигнал — break, — а дальше шина последовательно передаёт значения всех 512 каналов. На каждый канал уходит один байт: целое число в диапазоне 0–255. Согласно стандарту ANSI E1.11, таких пакетов в секунду проходит до 44 — и именно эта частота держит диммирование плавным, без каких-либо заметных ступенек.

DMX — протокол с однополярной архитектурой, и это принципиальный момент. Контроллер гонит данные по линии, приборы принимают — и всё, никакой обратной связи. Ответить контроллеру они попросту не могут. Если нужен двунаправленный обмен, для этого придумали расширение RDM (ANSI E1.20), но сам базовый DMX так и остался односторонним.

DMX сигнал: как передаётся информация

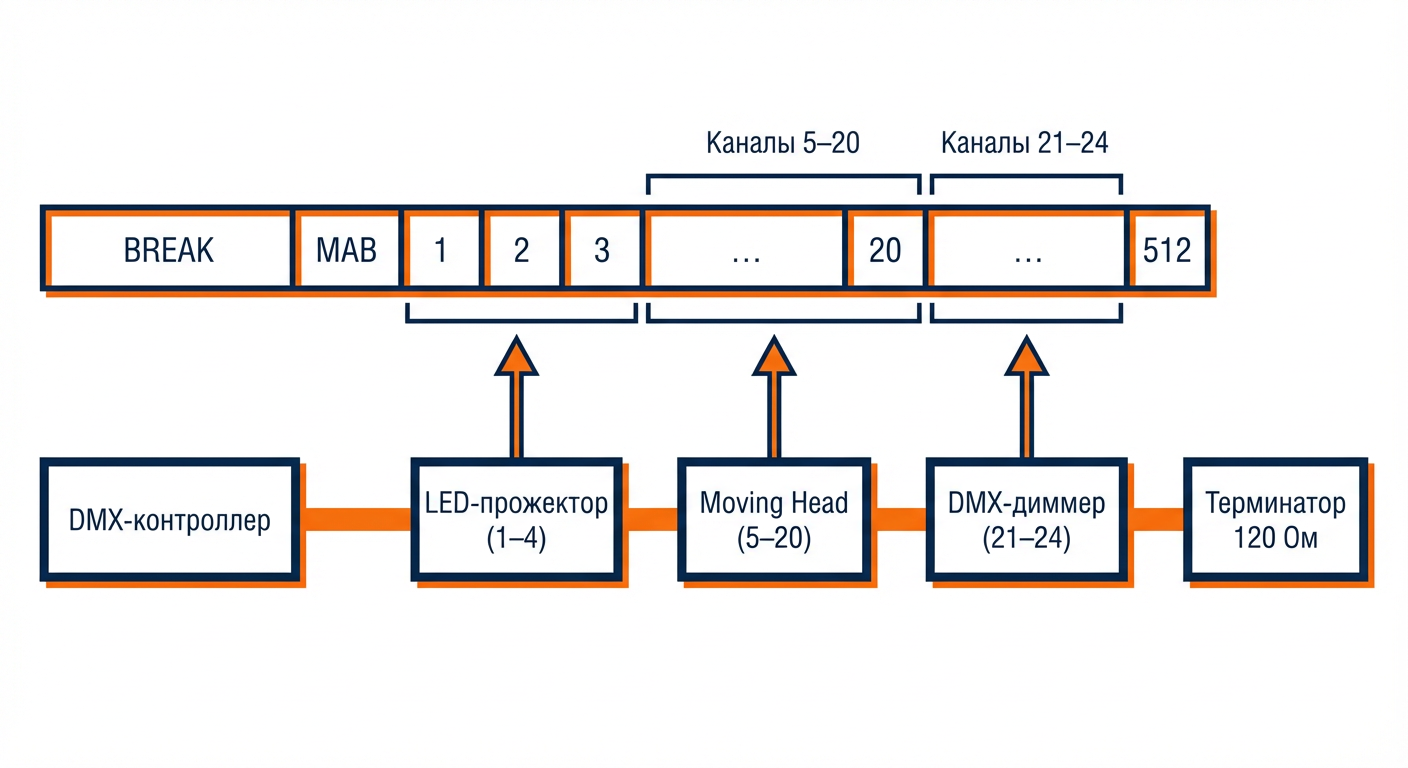

DMX сигнал — это непрерывный поток цифровых пакетов, которые контроллер формирует и гонит по линии. Каждый пакет открывается синхронизирующей последовательностью: сначала break, затем mark after break — и лишь после этого по линии идут значения каналов.

Один кабель тянется от контроллера ко всем приборам в цепи — поток данных общий для всех. Каждый прибор видит его целиком, но берёт из него только те байты, которые совпадают с его стартовым адресом, а остальное игнорирует. Задержка при такой схеме — единицы миллисекунд, что на практике совершенно незаметно.

В одном сегменте DMX помещается максимум 32 устройства, а линия не может тянуться дальше 300 метров — и то лишь при условии, что кабель правильный, с волновым сопротивлением 120 Ом. Нужно подключить больше приборов или выйти за эти 300 метров — ставь DMX сплиттер. Каждый выход сплиттера — это отдельный независимый сегмент со своими 32 устройствами и теми же 300 метрами.

Чтобы DMX-линия работала стабильно, нужно одновременно выполнить три условия: кабель без повреждений, терминатор на конце цепи и никаких параллельных ответвлений. Стоит разветвить линию без согласования — и сигнал начнёт отражаться, а все приборы на линии поведут себя непредсказуемо.

DMX каналы, адресация и юниверс

Один DMX юниверс — это ровно 512 каналов, пронумерованных от 1 до 512. Каждый из них передаёт числовое значение в диапазоне 0–255, и контроллер прогоняет эти значения по линии снова и снова — цикл за циклом. Юниверс — базовая единица, по которой считают ёмкость системы. Нужно больше? Контроллер на 4 юниверса даёт 4 × 512 = 2048 каналов — по четырём независимым линиям.

Канал — это адресное пространство, а не жёстко закреплённая функция. За что именно отвечает тот или иной канал, прибор определяет сам — на основе канальной карты из технической документации производителя. Количество занятых каналов напрямую зависит от выбранного режима работы: один и тот же прожектор в 1-канальном режиме управляет только яркостью, а в 4-канальном к ней добавляются R, G и B. Moving Head в расширенном режиме и вовсе занимает больше 20 DMX-каналов.

DMX-адресация — способ сказать каждому прибору, с какого канала он начинает слушать контроллер. Этот стартовый адрес выставляют прямо на устройстве: через DIP-переключатели, экранное меню или цифровой дисплей, в зависимости от модели. Логика простая: первый прибор получает адрес 1, второй — адрес 1 плюс количество каналов первого прибора, третий считается по той же схеме и так далее. Главное — не допустить пересечений: если два устройства займут одни и те же каналы, управлять ими по отдельности уже не получится.

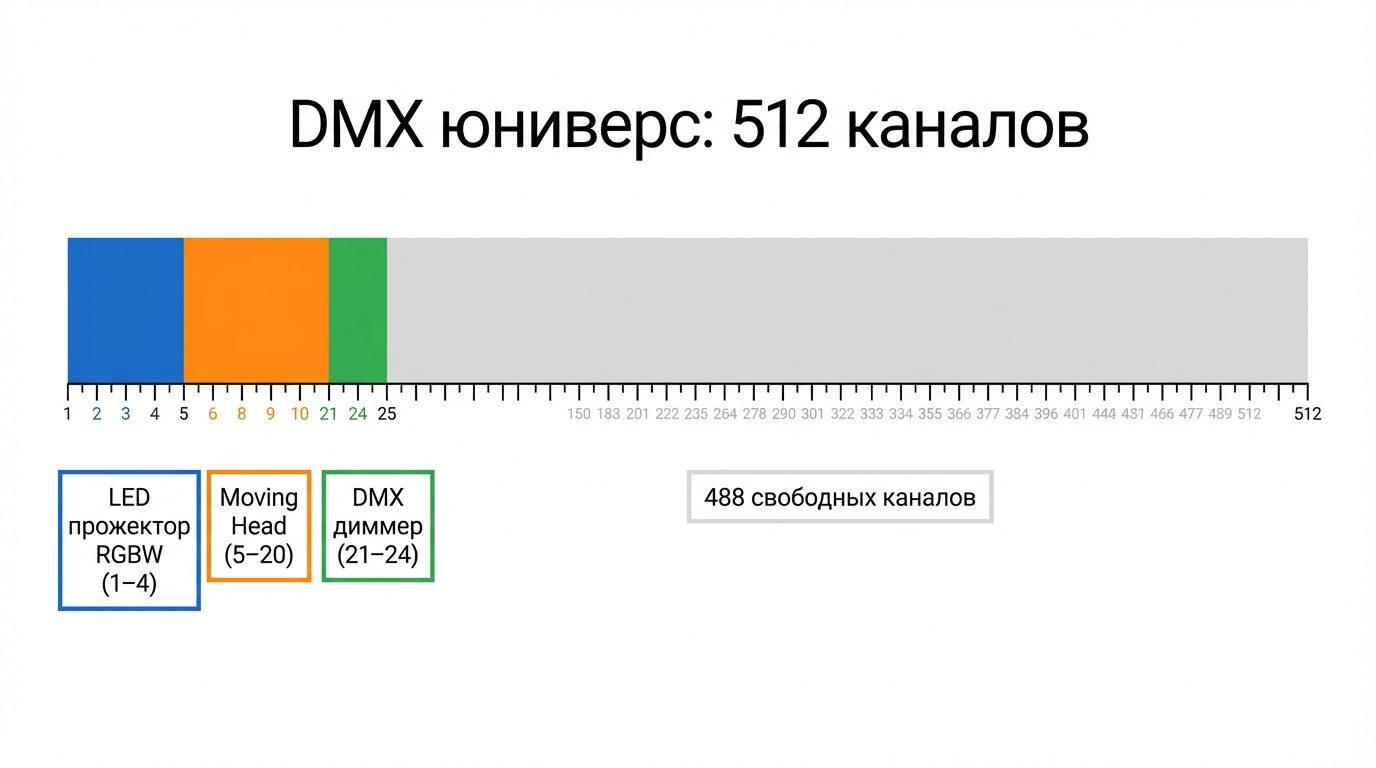

Пример распределения DMX каналов:

Прибор	Режим	Каналов	Стартовый адрес	Занятые каналы
LED прожектор RGBW	4-канальный
Moving Head	16-канальный
DMX диммер	4-канальный

При таком распределении в одном DMX юниверсе остаётся 488 свободных каналов. Как только оборудования набирается больше 512 каналов, запускают второй DMX юниверс — отдельную линию со своей адресацией от 1 до 512.

Компоненты DMX-системы управления светом

Система управления светом на основе DMX делится на три уровня: источник команд, среда передачи и исполнительные устройства.

Источник команд: DMX контроллер и световой пульт

DMX-контроллер генерирует сигнал и отправляет его в линию. Только не путайте контроллер с световым пультом — это разные вещи. Световой пульт, или консоль, — стационарное устройство с физическими фейдерами и дисплеем, которое живёт в постоянных инсталляциях или на больших шоу. Контроллер — совсем другой класс оборудования: USB-DMX адаптер с ПО на компьютере или компактный автономный playback-модуль.

Из контроллера сигнал выходит через разъём DMX OUT и идёт напрямую к первому прибору в линии. На профессиональных консолях таких выходов, как правило, несколько — каждый работает независимо и тянет свой отдельный юниверс.

Исполнительные устройства: DMX-приборы

DMX-прибор — это любое устройство, способное принять DMX сигнал и выполнить команды. Основные типы:

Moving Head — моторизованный прожектор с поворотом по pan и tilt, цветовыми фильтрами и гобо. В расширенном режиме легко уходит за 20 каналов.
LED прибор — прожектор или панель на светодиодах с управляемым цветом (RGBW и другие форматы). Для базовой работы хватает 3–5 каналов.
DMX диммер — управляет яркостью ламп накаливания или галогенных источников. Один канал — один силовой выход, без исключений.
Прожектор, стробоскоп, fog-машина — тоже работают как DMX-приборы в той же линии.

На каждом DMX-приборе есть разъём DMX IN (вход сигнала) и DMX OUT или DMX THRU. DMX THRU транслирует входящий сигнал без изменений на следующий прибор в цепи. DMX OUT в некоторых приборах — активный буферизованный выход, восстанавливающий уровень сигнала.

Вспомогательные компоненты

DMX сплиттер принимает один входящий DMX сигнал и формирует несколько независимых выходных линий с гальванической изоляцией. Необходим при превышении 32 устройств в линии или длины 300 метров.

DMX конвертер — интерфейс между компьютером или сетью и DMX линией. USB-DMX адаптер даёт возможность запустить сигнал прямо с ноутбука через специализированное ПО. Art-Net или sACN нод берёт сетевой протокол и преобразует его обратно в классический DMX сигнал.

Всё это — контроллер, кабели, сплиттеры, исполнительные приборы — работает в связке как единая система управления светом. Чтобы она держалась без сбоев, каждый компонент нужно грамотно подобрать и смонтировать строго по требованиям стандарта.

DMX кабели и разъёмы XLR

Физическая основа DMX-линии — правильный кабель. RS-485 рассчитан под экранированную витую пару с волновым сопротивлением 120 Ом: никаких допусков, никаких «примерно». Отступишь от этого значения — на концах линии появятся отражения сигнала, и поведение системы станет непредсказуемым.

На практике многие тянут обычный микрофонный кабель вместо DMX — соблазн понятен: разъёмы XLR внешне идентичны, внутри та же экранированная пара. Но дьявол в импедансе: микрофонный провод рассчитан на волновое сопротивление 50–75 Ом, тогда как DMX-линии требуют 110 Ом. На прогонах до 10–15 метров это несоответствие почти не даёт о себе знать, а вот от 50 метров и дальше приборы начинают сбоить — именно из-за этого расхождения в характеристиках.

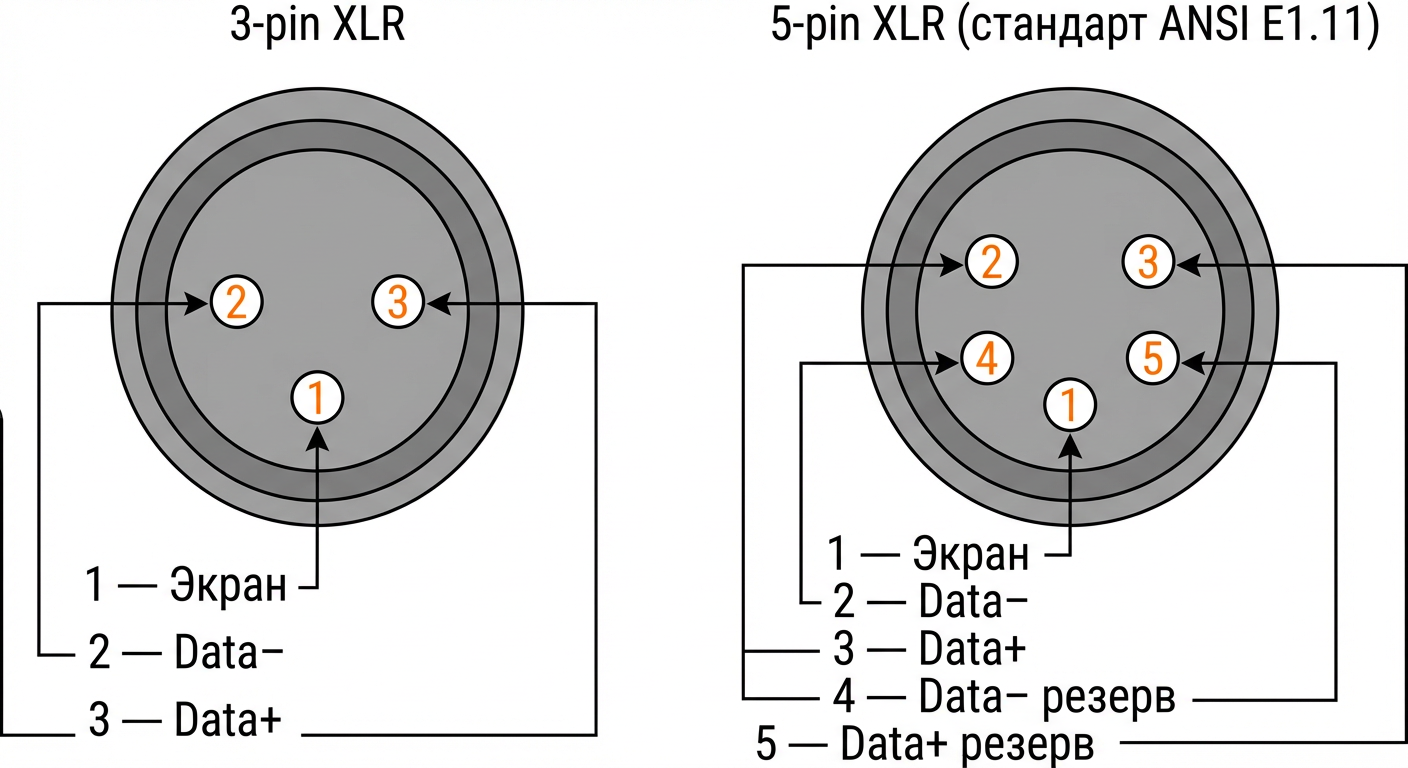

DMX кабель оконцовывается XLR разъёмами. По стандарту ANSI E1.11 предусмотрен 5-pin XLR разъём:

Контакт	Назначение
Pin 1	Экран
Pin 2	Data–
Pin 3	Data+
Pin 4	Data– второй пары (резерв)
Pin 5	Data+ второй пары (резерв)

На практике большинство оборудования оснащено 3-pin XLR разъёмом — он задействует только контакты 1, 2 и 3. Это работает, но по букве стандарта DMX512 такой вариант считается несоответствующим. Переходники между 3-pin и 5-pin XLR найти несложно, и если распиновка выполнена правильно, сигнал проходит без искажений.

3-pin XLR — классическая ловушка, когда на площадке есть и звук, и свет: DMX-кабель и микрофонный внешне не отличить друг от друга вообще никак. В суете монтажа перепутать их проще простого. Поэтому DMX-патчкорды в таких пространствах обязательно маркируй — цветная изолента, наклейка, маркер прямо на разъёме, что удобнее — главное, чтобы уже в момент, когда берёшь кабель в руки, было очевидно, что именно держишь.

Как подключить DMX и собрать цепочку приборов

Собрать рабочую DMX-цепочку — задача пошаговая, и промах на любом этапе выходит боком: линия начинает вести себя непредсказуемо.

Шаг 1. Задать режим DMX на каждом приборе. У большинства приборов есть несколько режимов работы, и от выбранного зависит, сколько каналов устройство займёт в линии. Переключается режим через меню прибора — конкретные значения смотрите в технической документации производителя.
Шаг 2. Рассчитать и настроить DMX адрес. После выбора режима каждому прибору назначают стартовый номер канала — это и есть DMX адрес. Важно, чтобы адресные блоки разных приборов не перекрывались: у каждого должен быть свой участок канального пространства. Допустим, два Moving Head работают в 16-канальном режиме — первый берёт адрес 1 (каналы 1–16), второй начинается с адреса 17 (каналы 17–32). Если адреса пустить внахлёст, раздельного управления приборами уже не добиться.

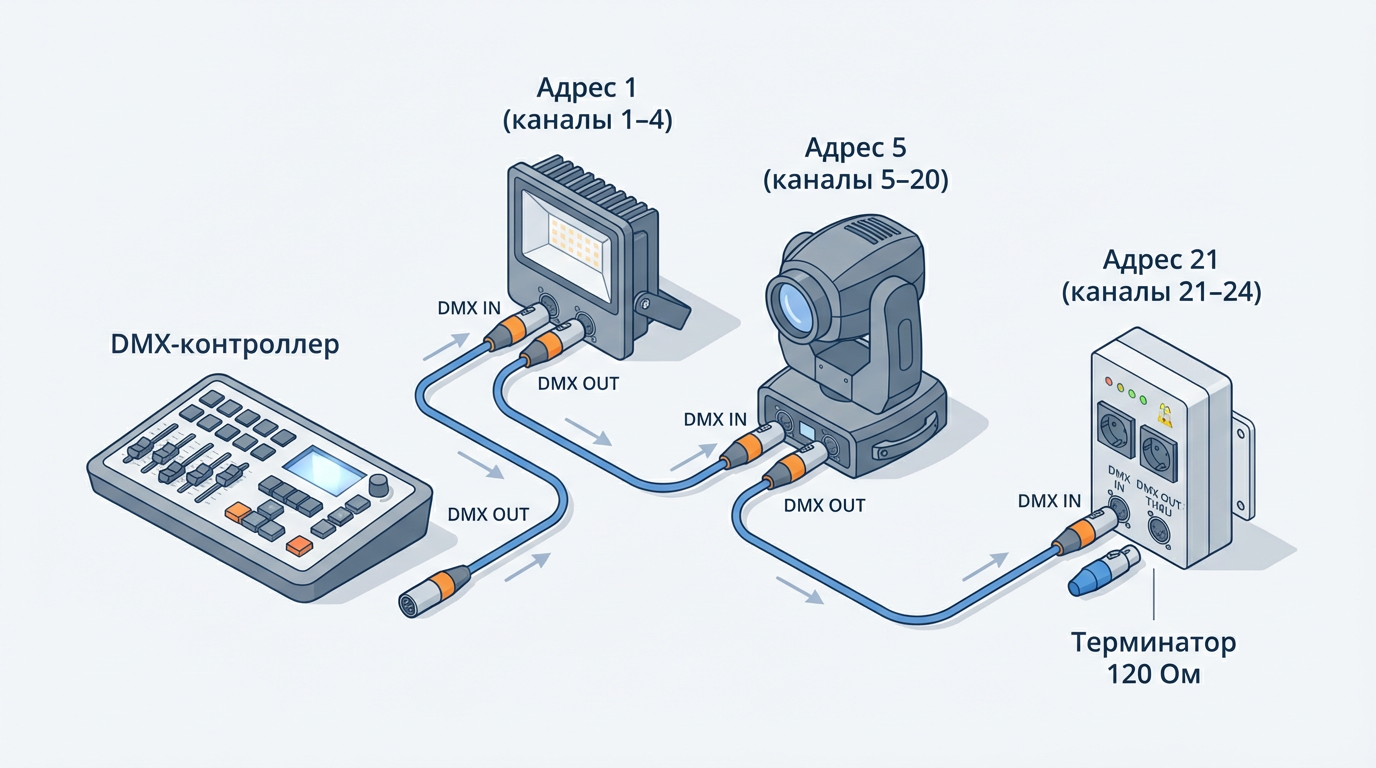

Шаг 3. Проложить DMX линию и собрать цепочку. Базовая топология — последовательная цепочка (daisy chain): DMX OUT контроллера соединяется через DMX кабель с DMX IN первого прибора, затем DMX OUT первого — с DMX IN второго, и дальше по той же схеме. Каждый XLR разъём вставляйте до щелчка — если фиксации не слышно, соединение ненадёжное, и это аукнется помехами на всей линии. Разветвить линию напрямую на несколько веток не выйдет — для этого нужен активный DMX сплиттер.
Шаг 4. Установить терминатор на конце линии. Последний прибор в цепочке требует терминатора — XLR-заглушки с резистором 120 Ом между контактами 2 и 3. Это не рекомендация, а жёсткое требование: без терминатора линия работает нестабильно. Сама заглушка вставляется в свободный DMX OUT или THRU последнего прибора.
Шаг 5. Проверка системы. Включите питание контроллера и всех приборов: на дисплее каждого из них должен появиться индикатор DMX-сигнала. Дальше — проще: гоните команды с контроллера одну за другой и смотрите, как отвечают приборы. Прибор молчит? Первое, что смотрим — стартовый адрес и режим. Ведёт себя хаотично — беритесь за кабель и терминатор, и заодно проверьте, нет ли в линии параллельных ответвлений.

Управление светом через DMX: сценарии использования

Управлять светом через DMX можно в самых разных условиях — от небольшой репетиционной сцены до многозального концертного комплекса.

Театр и сценическое освещение. Сценическое освещение — исторически первая область применения DMX. За пультом во время спектакля осветитель ведёт световую партитуру: в точный момент запускает сцены, следит за темпом действия и постоянно держит связь с режиссёром и звукорежиссёром. Никакой механической работы — это живой диалог со спектаклем. Театр для начинающего специалиста — жёсткая практическая школа: DMX-адресацию, логику пульта и световой дизайн осваиваешь параллельно, прямо в ходе реального показа, где ошибки не прощаются.

Концертное освещение. Тур — это жёсткие условия: риг собирается за несколько часов, площадки каждый раз новые, а сет-лист меняется прямо перед выходом артиста. DMX-приборы здесь либо ведёт оператор вручную, либо они синхронизируются с темпом автоматически по BPM. При этом адресация и кабельный план должны быть зафиксированы до начала монтажа — иначе в нужный момент что-нибудь обязательно пойдёт не так.

Архитектурное освещение — отдельная история, со своей логикой и своими специалистами. Инсталлятор световых систем один раз настраивает временны́е сценарии, запускает автономный контроллер — и система работает дальше сама, месяцами, без оператора за пультом. Его задача в корне отличается от работы осветителя: проектировать и монтировать стационарные установки, а не вести шоу в реальном времени.

Клубы и дискотеки — история особая. DMX здесь работает в полуавтономном режиме: контроллер сам гоняет световые программы, завязанные на BPM, а осветитель или DJ при необходимости вмешиваются и правят сцену вручную.

Студийное освещение. В фото- и видеостудиях DMX применяется для управления яркостью и цветовой температурой светодиодных панелей. Новичку здесь важно научиться соотносить канальные значения с фотометрическими параметрами конкретных приборов — без этого настройка превращается в угадывание.

Организатор мероприятий нанимает осветителя — для концерта или спектакля, инсталлятора световых систем — для стационарного объекта. Задачи разные, специализации тоже, но техническая основа у всех одна — DMX.

Развитие DMX: Art-Net и sACN

Когда 512 каналов одного DMX юниверса перестают справляться, в ход идут Art-Net и sACN (ANSI E1.31). Оба протокола гоняют сразу несколько DMX юниверсов по обычной сети Ethernet — никакого специального железа, просто стандартная сетевая инфраструктура. Непосредственно у прибора сигнал конвертируется обратно в классический DMX: этим занимается DMX конвертер или нод.

Art-Net появился раньше и в настройке не доставляет хлопот. sACN — протокол помоложе, и у него есть серьёзное преимущество: поддержка multicast-передачи. Чем больше юниверсов в системе, тем ощутимее это сказывается на нагрузке сети — в лучшую сторону.

Преимущества DMX и частые ошибки при работе

Ключевые преимущества DMX:

Простота подключения — один кабель в цепочке вместо сотен индивидуальных проводов. Протокол стал массовым именно потому, что работает сразу: подключил — и всё.
Совместимость — приборы разных производителей без проблем работают в одной линии, никакой дополнительной настройки.
Предсказуемость — поведение системы полностью определяется адресацией и значениями каналов, никаких сюрпризов.
Масштабируемость — новые DMX-приборы добавляются в цепочку без вмешательства в существующую проводку.

На физическом уровне DMX устроен просто: кабель, разъём, цепочка приборов. Вот эта простота и ловит новичков в ловушку.

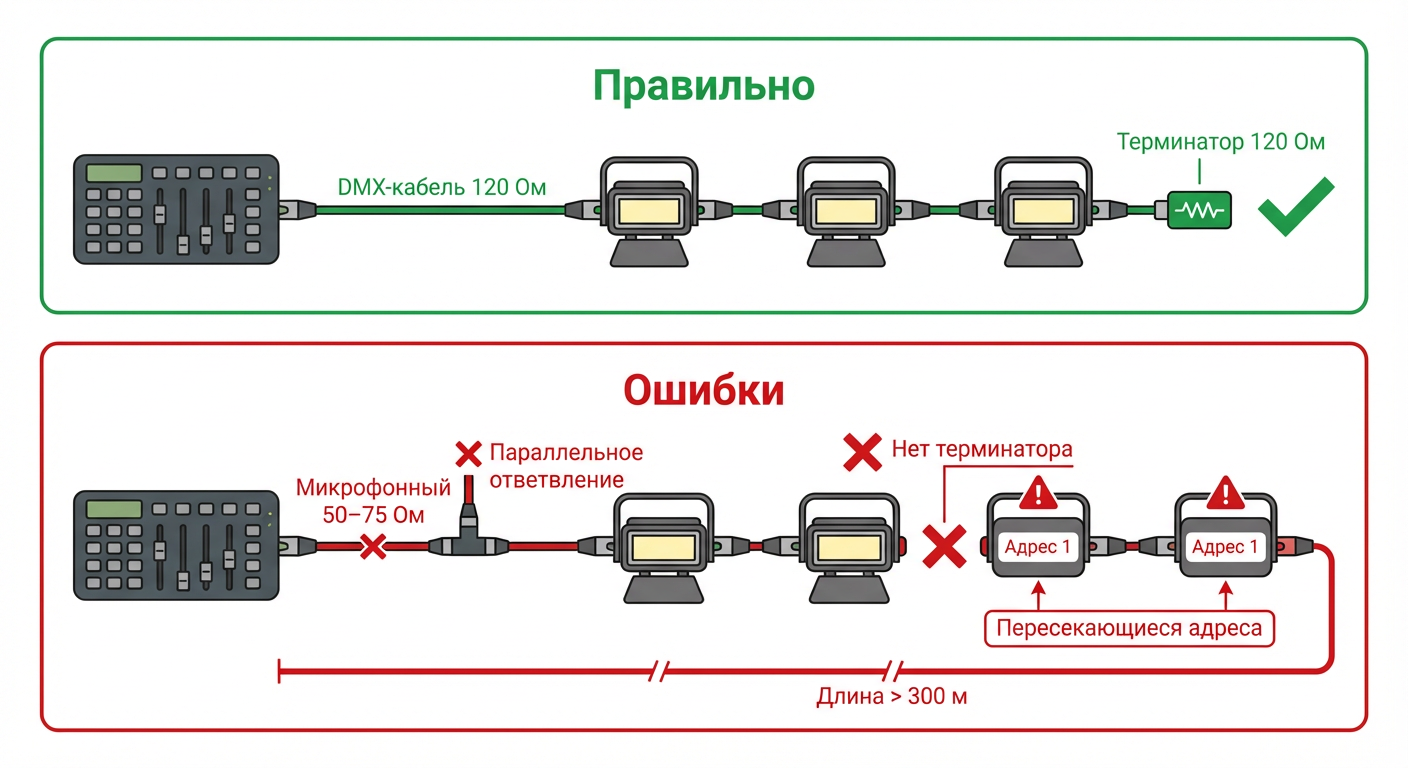

Типичные ошибки при работе с DMX

1.Нет терминатора 120 Ом — самая частая ошибка, из-за которой длинные линии работают нестабильно.
2.Взяли микрофонный провод вместо DMX-кабеля — волновое сопротивление не то, сигнал до конца линии просто не доходит.
3.Пересекающиеся стартовые адреса: два прибора захватывают одни и те же команды и начинают работать синхронно, хотя не должны.
4.Прибор переведён в неправильный режим работы: число каналов в меню устройства не совпадает с тем, что выставлено на контроллере.
5.Параллельное ответвление без сплиттера — «тройник» на линии порождает отражения.
6.Больше 32 приборов в сегменте без сплиттера — прямое нарушение требований RS-485.
7.Линия длиннее 300 метров без усилителя — сигнал передаётся нестабильно.

Канальная карта конкретного прибора есть ровно в одном месте — в технической документации производителя. Там прописаны режимы работы, количество каналов и назначение каждого из них. Форумы и экспертные статьи дают контекст, но мануал не заменяют — особенно когда прибор выпущен малоизвестным производителем
