Фазы в светильнике

Содержание:

1. Что будет, если перепутать фазу и нуль на люстре?
2. Подготовка. Определение фазы и нуля
3. Зачем нужно заземление?
4. Подключение проводов люстры
5. Подключение проводов к выключателю
6. Правила соединения
7. Частые ошибки

Грамотно подключить провода – основное при монтаже светильника или люстры. Ошибки на этом этапе могут привести к некорректной работе прибора, к сокращению срока службы и нарушению правил электробезопасности. Перед установкой необходимо узнать фазу, ноль и заземление, а также подобрать способ подсоединения, соответствующий типу светильника и конфигурации выключателя.

Что будет, если перепутать фазу и нуль на люстре?

Согласно правилам устройства таких электроприборов, фаза должна проходить через выключатель и подаваться на центральный контакт патрона, а ноль – на боковую часть цоколя. Если подсоединить неверно, лампа все равно будет гореть, но при замене перегоревшей лампочки можно случайно коснуться детали под напряжением, даже если выключатель находится в деактивированном положении. Это особенно опасно в старых домах, где нет заземления.

Для светильников с галогенными или светодиодными лампами последствия тоже серьезные: если все неправильно подключить, они могут мерцать, перегреваться и быстро выходить из строя. Если в осветительном приборе установлен вентилятор, двигатель при подаче питания не по схеме может перегреться и сгореть.

Подготовка. Определение фазы и нуля

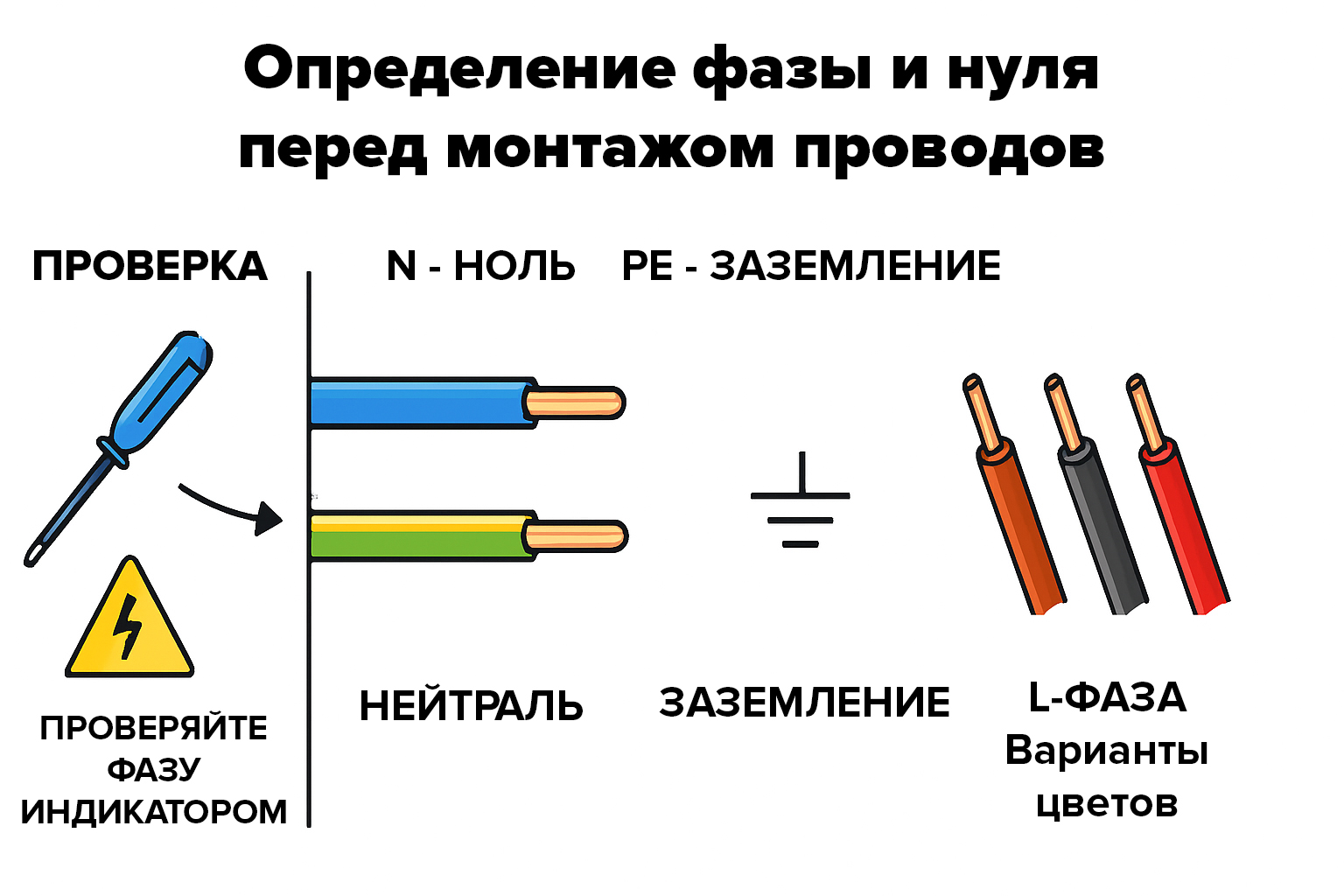

Перед монтажом необходимо выяснить, сколько проводов выведено на потолке, и установить назначение каждого. В новых домах цвет изоляции обычно соответствует стандарту:
• синий или голубой – нулевое значение;
• желто-зеленый – заземление;
• остальные цвета (коричневый, черный, красный) – фаза.

В старых домах проводка часто выполнена одним оттенком, поэтому цветовая маркировка может отсутствовать.

Определение фазы происходит 2 способами: с помощью индикаторной отвертки или мультиметра. В первом случае все просто. Индикаторная отвертка загорается при прикосновении к фазному проводу. В частности, при включенном автомате и выключателе нужно коснуться отверткой оголенного конца провода, держа палец на контактной площадке рукоятки. Если лампочка внутри загорелась – это фаза, если нет – ноль.

Мультиметр используют в режиме измерения переменного напряжения. Один щуп подключают к предполагаемому нулю или заземлению, вторым поочередно касаются остальных проводов. При контакте с фазой на дисплее появится напряжение около 220 В. Если проводов несколько, надо проверить все варианты и сразу пометить маркером или изолентой, чтобы не спутать в процессе подключения.

Зачем нужно заземление?

Это элемент системы электробезопасности, защищающий от поражения током при повреждении изоляции или неисправности прибора. Если в светильнике корпус металлический, заземляющий провод соединяют с соответствующей клеммой, чтобы при пробое напряжение ушло в землю.

В новых домах заземляющий провод желто-зеленого цвета всегда присутствует, в старых – может отсутствовать. Если у люстры есть заземляющий вывод, а проводке он отсутствует, то провод оставляют не подключенным, но тщательно изолированным. Нельзя забывать о безопасности.

Подключение проводов люстры?

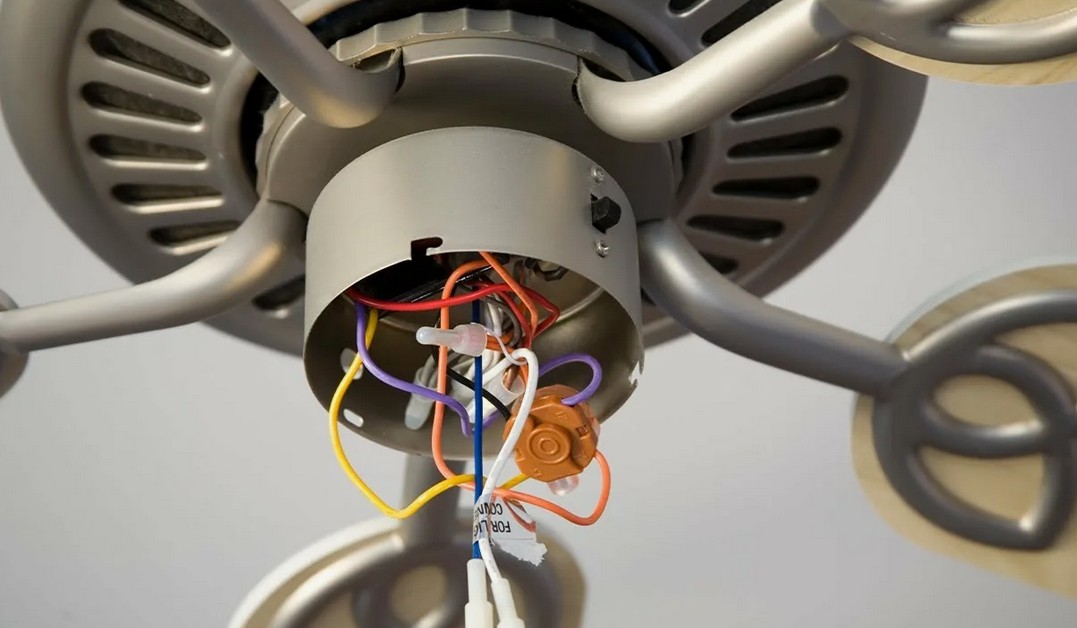

Сам процесс зависит от типа светильника. Если в нем всего два провода, подключение простое: один соединяют с фазой, другой – с нулем, порядок не имеет значения.

В многорожковых люстрах проводов больше. Для подключения к двухклавишному выключателю их делят на три группы:
• ноль (все провода одного цвета, чаще синего);
• две группы фазных контактов, причем каждая будет включаться отдельной клавишей.

Например, в пятирожковой модели можно объединить лампы по схеме 2+3 или 1+4. Если люстра подключается к одинарному выключателю, провода одного цвета скручивают и соединяют с нулем, остальные – с фазой. В таком случае при включении будут гореть все лампы одновременно. Если понять схему трудно, лучше делегировать задачу мастеру.

Подключение проводов к выключателю

Этот процесс предполагает разрыв именно фазного провода, а не нулевого. Важно для безопасности, поскольку при выключенном свете патрон лампы остается обесточенным. Если выключатель разрывает ноль, фаза постоянно присутствует на центральном контакте патрона, что создает опасность поражения током при замене лампочки.

Перед монтажом можно проверить схему монтажа выключателя:
1. Снять лицевую панель.
2. Включить автомат.
3. С помощью индикаторной отвертки определить, какой провод подает напряжение при включении.

Правила соединения

Контакты должны быть надежными и долговечными. Простая скрутка без дополнительной фиксации со временем окисляется и нагревается, что приводит к оплавлению изоляции. Следует использовать клеммные колодки или специальные зажимы. Если соединить все скруткой, провод лучше пропаять, а затем заизолировать.

В клеммную колодку провода вставляют так, чтобы напротив друг друга находились элементы одинакового назначения. Иногда у одного светильника контактов много. В таком случае удобнее предварительно припаять к ним короткие отрезки медного провода подходящего сечения, которые легко вставляются в клеммник.

Частые ошибки

В процессе подключения люстры можно увидеть типовые недочеты:
1. Есть риск перепутать фазу и ноль. В этом случае на патроне остается напряжение даже при выключенном свете, что создает угрозу поражения электрическим током при замене лампы. Чтобы не допустить такой ошибки, необходимо перед монтажом определить нужные показатели с помощью индикаторной отвертки или мультиметра и убедиться, что выключатель разрывает именно фазу. Если все уже перепутали, нужно изменить схему подключения в распределительной коробке или на клеммах выключателя, чтобы разрыв шел по фазному проводу.
2. Игнорирование заземления. Опасно тем, что при повреждении изоляции металлический корпус светильника может оказаться под напряжением, что приведет к поражению током. Чтобы избежать этого, следует всегда подключать заземляющий провод (желто-зеленый) к клемме корпуса, если такой вариант возможен по конструкции. В старых домах заземляющий провод в люстре необходимо изолировать, а потом найти и установить устройство защитного отключения.
3. Использование проводов с поврежденной изоляцией. Это опасно повышенным риском короткого замыкания и возгорания. Во избежание проблем перед установкой проверяют состояние всех контактов и при необходимости заменяют на новые. Если повреждение уже есть, соответствующий участок нужно заменить или дополнительно защитить термоусадочной трубкой либо изоляционной лентой.
4. Соединение проводов из алюминия и меди напрямую. Опасность заключается в электрохимической коррозии, из-за которой контакт окисляется, нагревается и может разрушиться. Чтобы этого не произошло, берут специальные клеммники или зажимы, предназначенные для соединения частей из разных металлов. Если все уже выполнено напрямую, необходимо разобрать контакты и добиться соединения проводов через клеммную колодку или с применением контактной пасты.
5. Неправильная группировка проводов в многорожковой модели. В результате клавиши выключателя управляют лампами не так, как задумано, или часть светильника не включается. В рамках профилактики следует разделить контакты на группы в соответствии со схемой и пометить. Если проблема уже возникла, нужно обесточить линию, переподключить провода в правильной комбинации и повторно протестировать работу.
6. Подключение люстры под напряжением. Опасно прямым риском поражения электрическим током и короткого замыкания. Во избежание проблем перед началом работ всегда отключают автомат в электрощитке и проверяют отсутствие напряжения на проводах. Если монтаж уже начали, необходимо немедленно прекратить работу, обесточить цепь и продолжить установку только после отключения питания.

Соблюдение правил электробезопасности, внимательное определение назначения каждого провода и использование качественных соединительных элементов гарантируют, что люстра будет работать исправно и безопасно долгие годы. Для этого нужно внимательно вникнуть в детали. Если разобраться с решением конкретных задач трудно, стоит делегировать их профессионалам.
