Как починить светодиодную ленту?

Содержание:

1. Принцип работы
2. Почему может произойти поломка?
3. Основные типы поломок
4. Способы ремонта каждого типа поломки
5. В каких случаях восстановлению не подлежит?
6. Нюансы работы с различными типами ленты
7. Основные ошибки
8. Заключение

Светодиодные ленты давно стали популярным решением для освещения в быту, на производстве, в декоративном оформлении интерьеров и экстерьеров. Они отличаются низким энергопотреблением, компактными размерами и простотой монтажа. Само изделие состоит из гибкой платы с установленными светодиодами, которые излучают яркий свет при подаче электрического тока. Благодаря разнообразию цветов и уровней яркости такие приборы можно использовать для подсветки мебели, потолков, витрин, рекламных конструкций и даже автомобилей.

Но несмотря на надежность и долгий срок службы, светодиодная лента может выйти из строя. Причины поломок бывают различными: от банального повреждения проводки до заводского брака или неправильной эксплуатации. Понимание принципа работы и типичных неисправностей поможет быстрее найти проблему и вернуть все в рабочее состояние. Разобраться с этой задачей при грамотном подходе можно и своими силами.

Принцип работы

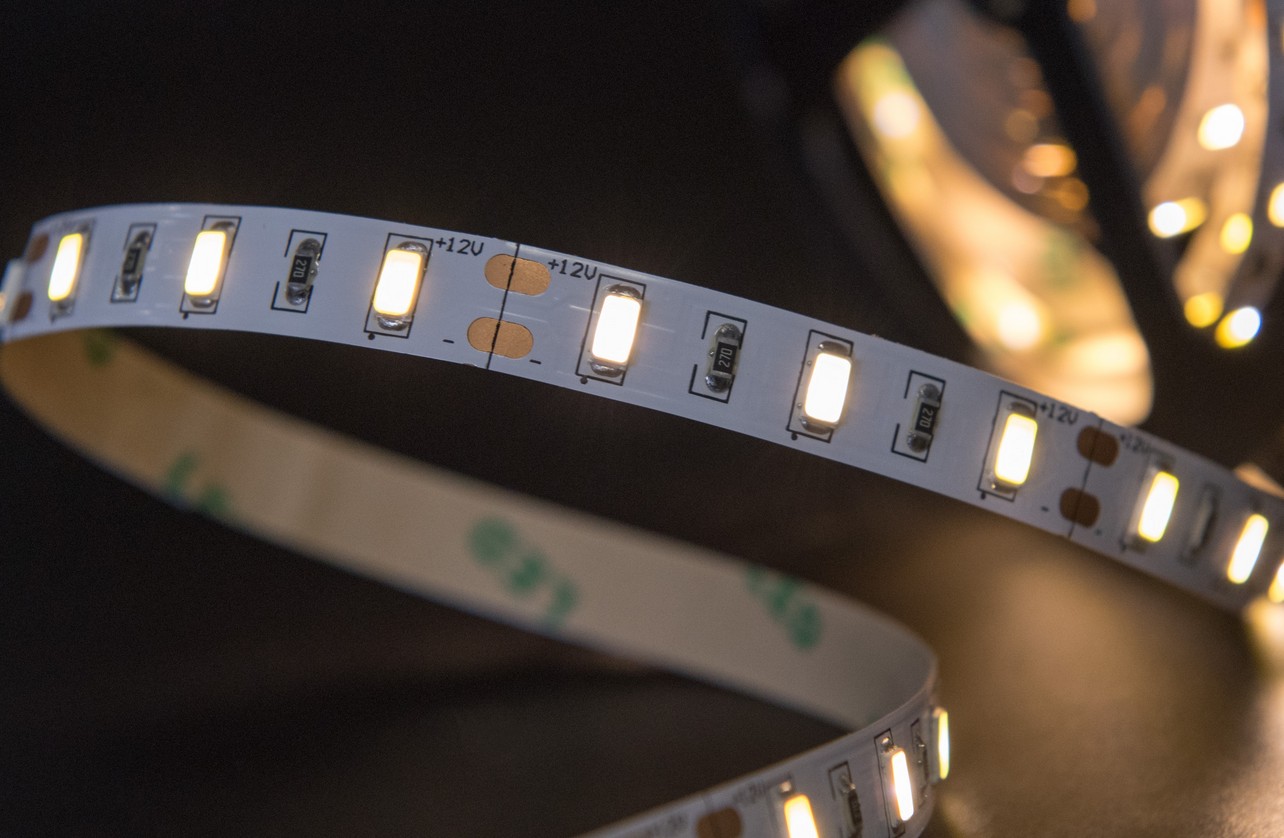

Эта конструкция представляет собой гибкую печатную плату, на которой закреплены светодиоды и дополнительные электронные элементы: резисторы, транзисторы или микросхемы управления, в зависимости от типа. Питание подается через специальные контактные площадки, а светодиоды соединены в группы, причем каждая состоит из нескольких последовательно идущих диодов.

При подаче напряжения ток проходит через резисторы и светодиоды, заставляя излучать свет. Для обычных лент чаще всего используется напряжение 12 или 24 В, а для адресных – специальные микросхемы, позволяющие управлять каждым светодиодом отдельно. Принцип работы достаточно прост, благодаря чему восстановление в большинстве случаев реально сделать своими руками.

Почему может произойти поломка?

Выход из строя светодиодной ленты могут спровоцировать ряд факторов. Наиболее распространенные причины:
1. Перегрев очень опасен для такого изделия. Светодиоды выделяют тепло при работе, и, если оно не отводится, температура внутри корпуса диода и на печатной плате постепенно повышается. Это приводит к деградации кристаллов и резисторов. Чаще всего перегрев возникает при установке ленты на теплоизолирующие материалы или в условиях отсутствия вентиляции.
2. Перепады напряжения или подключение к источнику питания с неподходящими параметрами могут повредить светодиоды и электронные компоненты. Если напряжение выше номинального, ток возрастает, что приводит к перегреву и перегоранию. При слишком низком напряжении осветительный прибор будет работать нестабильно, мерцать или не включаться вовсе.
3. Механические повреждения часто происходят во время монтажа или последующей эксплуатации. У самой конструкции – гибкая основа, но при чрезмерных изгибах, растяжении или сильных ударах дорожки на плате способны треснуть или полностью разорваться. Иногда повреждения происходят при неаккуратной резке, когда нарушается целостность соседних сегментов.
4. Попадание влаги особенно опасно для моделей без соответствующей защиты. Даже небольшое количество воды или конденсата может вызвать короткое замыкание и окисление контактов. В уличных условиях (без дополнительной герметизации корпуса LED-ленты) изделие быстро теряет работоспособность.
5. Износ компонентов происходит при длительной эксплуатации, особенно при работе на максимальной яркости. Со временем кристаллы светодиодов тускнеют, а резисторы меняют сопротивление, что сказывается на равномерности свечения.
6. Ошибки при пайке или подключении встречаются как на этапе производства, так и в процессе ремонта или установки. Слишком высокая температура паяльника, длительное воздействие на контактные площадки или использование некачественного припоя приводят к разрушению дорожек. В итоге соединение становится проблемным.
7. Неправильное подключение к источнику питания тоже нередко становится. Именно поэтому очень важно быть внимательным.

Часто причиной выхода из строя оказывается сочетание нескольких факторов, поэтому диагностика требует внимательного осмотра.

Основные типы поломок

Ниже перечислены неисправности, которые встречаются чаще всего. Это поможет сориентироваться в происходящем при первичной диагностике и понять, почему изделие не работает.

Полностью не горит

Если при подаче питания LED-ленты совсем не светятся, это может говорить о проблемах с источником питания, проводкой или входными контактами. Также случается обрыв дорожки на плате или повреждение всех светодиодов в первой группе.

Не горит часть

Чаще всего неработающая деталь указывает на повреждение одной из групп светодиодов или резисторов. Поскольку группы соединены параллельно, поломка одной из них не влияет на остальные. То есть гореть может в этом случае только часть.

Моргает

Мерцание может быть связано с нестабильным напряжением, плохим контактом в проводке, перегревом или неисправностью блока питания. Иногда это также симптом перегрузки по току.

Светит тускло

Такое свечение возникает при падении напряжения на длинных участках ленты, загрязнении поверхности светодиодов или деградации самих кристаллов после долгой работы. Для проверки версии желательно сначала протереть изделие и изучить на предмет целостности.

Способы ремонта каждого типа поломки

Если вы хотите отремонтировать светодиодную ленту, нужно сначала понять, в чем причина неисправности, а потом на основании полученной информации действовать соответствующим образом:
1. При полном отсутствии свечения первым делом стоит проверить блок питания мультиметром, чтобы убедиться в подаче нужного напряжения. Если блок исправен, изучают контакты на месте подключения. В случае обнаружения обрыва дорожки на плате можно восстановить все с помощью пайки тонким проводом. Если повреждена первая группа светодиодов, ее можно выпаять и заменить на аналогичную.
2. Когда не горит часть конструкции, ремонт светодиодной ленты сводится к замене поврежденного сегмента. У таких моделей обычно есть специальные метки для резки через каждые 3 светодиода, что упрощает замену. Новый участок припаивается на место старого, причем надо соблюдать полярность.
3. При мерцании необходимо проверить надежность всех соединений, а также заменить или протестировать блок питания. Если проблема в перегреве, следует организовать лучшее охлаждение, например, установить светодиодную ленту на алюминиевый профиль.
4. Для возвращения яркости иногда достаточно очистить поверхность светодиодов от пыли и загрязнений. Если проблема в падении напряжения, можно подключить питание с обеих сторон ленты или использовать блок с большим током.

В каких случаях восстановлению не подлежит?

Есть ситуации, когда говорить о ремонте светодиодной ленты не имеет смысла. Иногда это просто экономически нецелесообразно. В таких случаях лучше заменить ее полностью:
1. Если повреждена значительная часть светодиодов, устройство просто порвалось, восстановление потребует замены большого количества сегментов. Каждый сегмент состоит из нескольких диодов и резистора, и при массовой поломке восстановление превратится в трудоемкий процесс с высокой стоимостью комплектующих. В подобных случаях проще приобрести новую модель, чем тратить время и ресурсы на восстановление старой.
2. При множественных обрывах или повреждениях дорожек печатной платы работа также теряет смысл. Если плата треснула в нескольких местах или у нее серьезные механические повреждения, вернуть целостность будет сложно. Даже если удастся спаять отдельные участки, конструкция останется ненадежной, а риск повторной поломки возрастет.
3. Обугленные или оплавленные участки – еще один признак того, что эти LED-ленты не подходят для ремонта. Такие повреждения обычно возникают из-за перегрева, короткого замыкания или подачи слишком высокого напряжения. В этом случае страдает не только сам светодиод, но и структура платы, из-за чего пайка новых элементов становится невозможной или ненадежной.
4. Сильная деградация светодиодов – весомая причина отказаться от работы. Если кристаллы утратили яркость, а цвет свечения изменился, замена отдельных сегментов не вернет изначальных характеристик. Восстановление будет оправдано только в случае замены почти всего изделия, что фактически равносильно покупке новой.

Отдельно следует учитывать экономический фактор. Ленты низкого качества стоят недорого, поэтому даже при незначительных повреждениях ремонт может обойтись дороже, чем приобретение новой. Кроме того, восстановленная дешевая модель вряд ли прослужит долго, и затраты окажутся напрасными.

Наконец, нецелесообразно пытаться починить изделия, у которых отсутствует доступ к необходимым запасным частям или подходящим сегментам. Если модель снята с производства, а у светодиодов – нестандартный размер или цветовая температура, найти замену будет проблематично, и лента после ремонта все равно не станет соответствовать исходным параметрам.

Нюансы работы с различными типами ленты

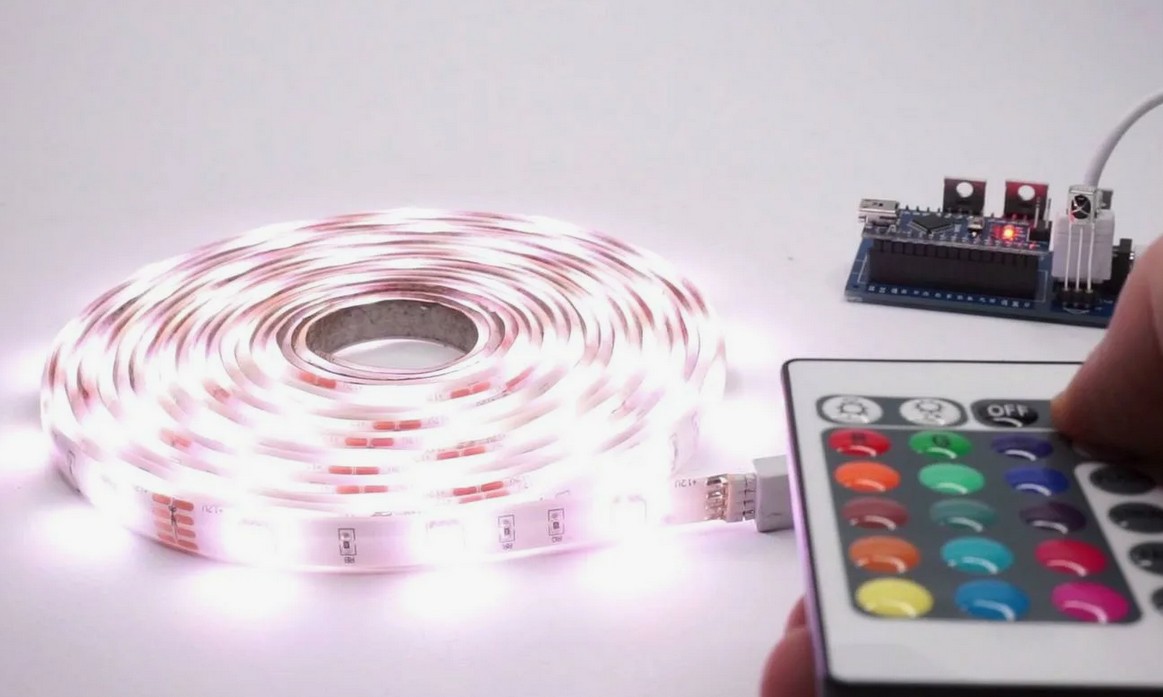

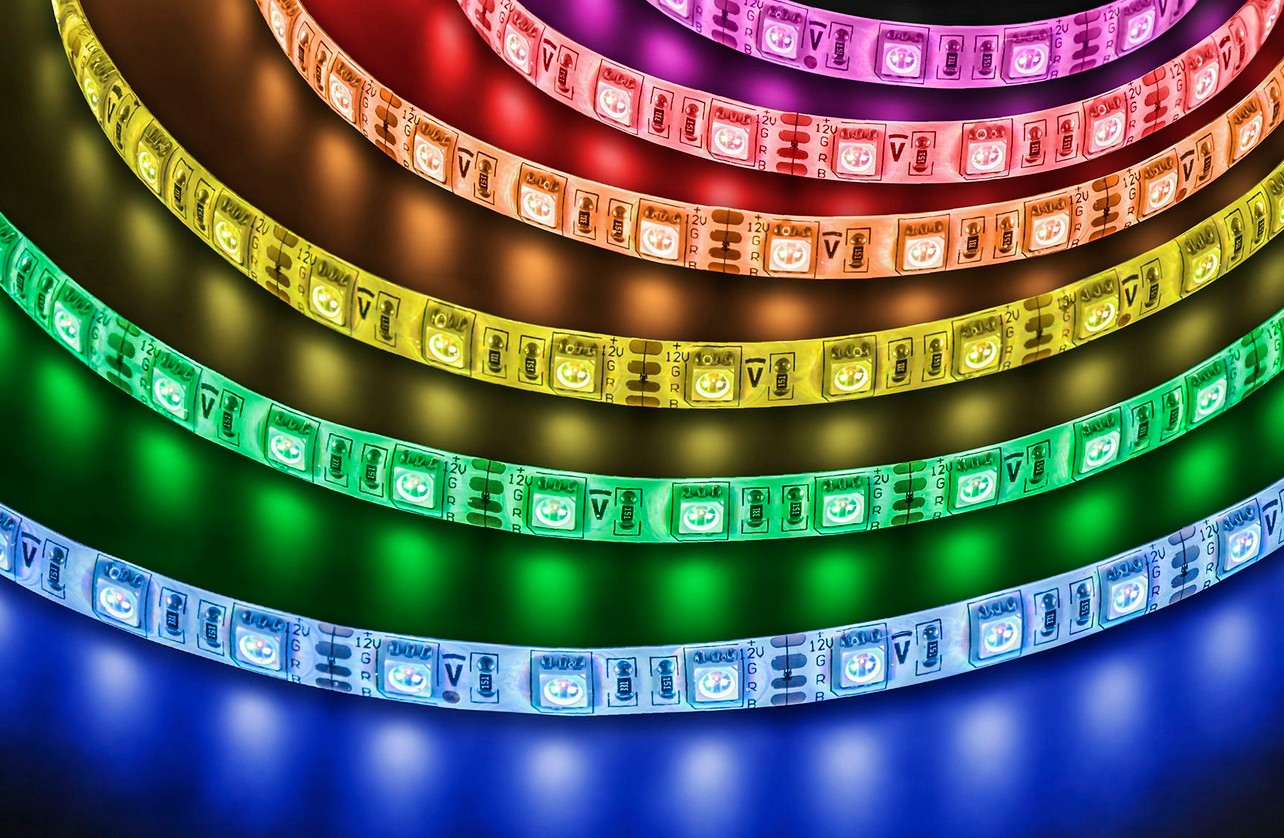

Существуют обычные монохромные модели, RGB, RGBW, а также адресные варианты с индивидуальным управлением каждого светодиода. При восстановлении RGB-моделей необходимо учитывать наличие нескольких цветовых каналов, причем каждый может выйти из строя отдельно. Для адресных решений замена светодиода требует аккуратной пайки и знания маркировки микросхемы управления.

У уличных устройств можно увидеть силиконовую или полиуретановую оболочку, которую нужно аккуратно разрезать и потом герметично восстановить. При работе с влагозащищенными версиями важно использовать герметики, совместимые с материалом оболочки, чтобы сохранить защиту от влаги. В этом случае надо принимать во внимание условия, в которых будет работать светодиодная лента, чтобы не столкнуться с повторной поломкой через короткое время.

Основные ошибки

В процессе восстановления можно допустить недочеты, особенно если не хватает опыта:
• Использование неподходящего паяльника с высокой температурой, что может повредить дорожку. Некоторые пытаются соединять ленты с помощью скруток без пайки, что снижает надежность.
• Еще одна ошибка – замена сегмента на участок с другими характеристиками, из-за чего цвет и яркость могут отличаться.
• Многие забывают проверять блок питания, тратя время на восстановление исправного устройства, когда проблема кроется в совсем другом.
• Неправильная полярность при подключении – еще одна распространенная причина повторных поломок.
• Нельзя монтировать изделие на неровные или плохо очищенные поверхности, поскольку это приводит к механическим повреждениям.

Заключение

Светодиодная лента – удобное и экономичное решение для освещения, которое при правильной эксплуатации служит долгие годы. Однако даже при качественном изготовлении они могут выйти из строя по разным причинам. Зная принцип работы, основные типы поломок и способы устранения, можно в большинстве случаев восстановить все своими руками. Своевременная диагностика, аккуратная работа с инструментами и использование подходящих комплектующих помогут продлить срок службы светодиодной ленты и избежать повторных проблем.
