Установка розетки

Содержание:

1. Виды розеток и особенности
2. Варианты подсоединения розеток к сети
3. Техника безопасности
4. Какой инструмент необходим для подключения?
5. Замена старой розетки
6. Установка новой розетки
7. Частые ошибки
8. Выводы

При желании заменить электрическую розетку желательно разобраться в том, какие сейчас модели существуют, что будет эффективнее и безопаснее. На рынке представлено большое количество вариантов, поэтому имеет смысл вникнуть в существующие модели.

Виды розеток и особенности

Причины установки или замены розетки бывают очень разными: иногда нужно просто заменить поломанную, периодически требуется перенести ее в другое место, а порой – добавить дополнительные точки питания для новой техники. Делать покупку надо с учетом того, для чего такая розетка нужна. Выбор правильного типа важен не только для удобства, но и для безопасности. Но сначала надо понять, что вообще предлагается.

Розетки можно классифицировать по нескольким признакам:
1. Способ установки. Встроенные модели монтируются в специально подготовленную нишу в стене. Все электрические контакты и крепеж скрыты, наружу выступает только лицевая панель. Такой вариант эстетичен и безопасен, особенно в квартирах с детьми. Оптимальное решение при желании заменить старую розетку в бетонных, кирпичных и гипсокартонных стенах. Накладные модели располагаются полностью на поверхности стены. Провода к ним подводятся в кабель-канале или открыто. Используются в деревянных домах, хозяйственных постройках и в помещениях, где штробить стены нельзя или слишком дорого. Такие модели проще устанавливать, но они сильнее выступают из стены и могут мешать мебели.
2. Конструкция самого механизма, что особенно важно, если вы хотите поменять розетку, но не знаете, что учитывать. Есть устройства с винтовыми зажимами, где жилы провода фиксируются между пластинами с помощью винта. Преимущество состоит в том, что со временем, если контакт ослабнет, его можно подтянуть. Другой вариант – пружинные клеммы. В этом случае провод вставляют в отверстие и фиксируют нажатием клавиши или автоматически за счет пружины. Это быстрее и удобнее, но требует аккуратности, особенно при работе с многожильным проводом.
3. Наличие заземления. Двухконтактные модели без заземляющего контакта обычно дешевле, но в современном доме используются все реже. Такие розетки не рекомендуется ставить в зонах с повышенной влажностью или при подключении мощной техники. Трехконтактные решения намного надежнее, гарантируют защиту человека и техники от поражения током при пробое изоляции. Это стандарт для подключения бытовых приборов, компьютеров, стиральных машин, духовых шкафов.
4. Уровень защиты от влаги и пыли. Для обозначения используются специальная маркировка IP с двумя цифрами. Для обычных помещений достаточно IP20. Для пространства с агрессивной средой подойдут модели с IP44 и выше. У них резиновые уплотнители, крышка, а еще эти модели хорошо защищают от попадания брызг и мелких частиц пыли.
5. Дополнительные функции. Розетки с защитными шторками предотвращают попадание посторонних предметов в гнездо, что особенно актуально в квартирах с детьми. Модели с подсветкой помогают быстро найти розетку в темноте. Причем эта функция может работать постоянно или включаться при приближении руки. Устройства с USB-портами позволяют заряжать телефоны и планшеты без адаптера. Есть варианты с одной или двумя розетками и разным количеством USB-разъемов. Выдвижные розетки интегрируются в мебель или столешницу и выезжают при нажатии. Подходят для кухонь и офисов, где не хочется портить внешний вид стены.
6. Количество модулей. Одинарные – на одно гнездо, компактны и занимают мало места. Двойные и тройные позволяют подключить несколько приборов одновременно.
7. Формат исполнения. Есть вертикальные и горизонтальные варианты, выбор конкретного решения сильно зависит от удобства.

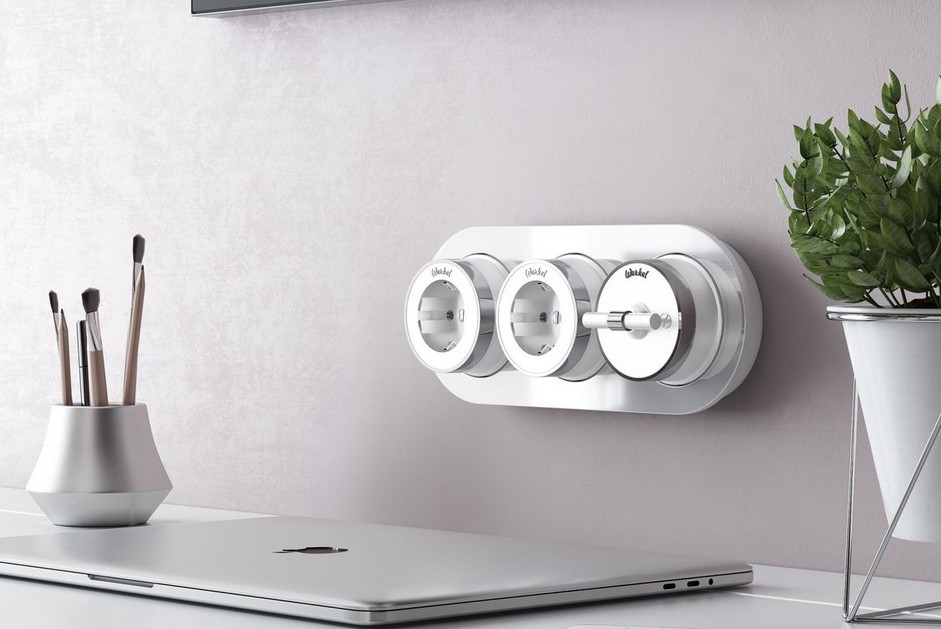

Существуют также полноценные модульные блоки. В них могут входить розетки, выключатели, USB и сетевые разъемы в одном корпусе.

При выборе конкретного решения стоит учитывать не только дизайн и цвет рамки, но и условия эксплуатации: влажность, предполагаемую нагрузку, наличие детей в доме, необходимость дополнительных функций. Правильно подобранное устройство прослужит дольше, а еще эксплуатация техники с ним будет комфортнее и безопаснее.

Варианты подсоединения розеток к сети

каждого есть свои особенности. Они применяются в зависимости от расположения таких источников и характера нагрузки:
1. Последовательное подключение. При таком варианте кабель от распределительной коробки подводится к первой розетке, от нее – к следующей, и так до последней. То есть соединение идет по цепи. Среди сильных сторон решения можно отметить экономию кабеля и простоту монтажа. Минусом становится то, что при одновременном подключении нескольких мощных гаджетов напряжение может падать в дальних точках, а поломка одной розетки или обрыв провода лишает питания все следующие в схеме.
2. Параллельное подключение. У каждой модели – собственный кабель, идущий напрямую от распределительной коробки. При установке нескольких розеток соединение происходит по параллельной схеме. В данной ситуации гарантировано стабильное напряжение на каждой точке, возможность подсоединения мощной техники без влияния на другие розетки. Но при этом больший расход кабеля и сложный монтаж.
3. Смешанное подключение. Представляет собой комбинацию последовательного и параллельного способов. Часть розеток подсоединяется напрямую от распределительной коробки, а часть – от уже установленных розеток. Такой вариант применяют для оптимизации расхода кабеля при сохранении приемлемого уровня надежности.
4. Подключение от ближайшей розетки. Используется при необходимости добавить новую в помещении без прокладки отдельного кабеля от распределительной коробки. Провод выводится из механизма уже существующего источника питания. Нужно соблюдать правильную последовательность фазы, нуля и заземления.
5. Подключение отдельной линии от электрощита. Оптимален для питания розеток, рассчитанных на работу с мощными бытовыми приборами, например, стиральные машины, электрические духовки или кондиционеры. Кабель обычно прокладывают напрямую от электрощита с установкой отдельного автомата защиты.

Техника безопасности

Соблюдение правил техники безопасности при установке и эксплуатации розеток давно стало обязательным для предотвращения поражения электрическим током, короткого замыкания и пожара. Есть целый ряд требований и стандартов, которые надо учитывать. При возникновении сомнений в том, что получится соблюсти все правила, лучше делегировать задачу профессионалам. Речь идет о следующем:
•Перед началом любых работ с розетками необходимо полностью отключить электричество в соответствующей цепи, используя автоматический выключатель или предохранитель.
•При работе с электропроводкой нужно использовать изолирующие перчатки, обувь с нескользящей подошвой и инструменты с изолированными ручками.
•Перед монтажом и подключением необходимо осмотреть провода, корпус и распределительные коробки на наличие повреждений, трещин и оголенных проводов.
•Розетки должны устанавливаться строго по инструкции производителя, с соблюдением полярности подключения фазного и нулевого проводов. И не стоит забывать про заземляющий контакт. Несоблюдение правил может привести к короткому замыканию и выходу из строя приборов.
•Не следует подключать одновременно слишком много мощных приборов к одной розетке. Перегрузка может вызвать перегрев контактов, оплавление изоляции и возгорание.
•Для защиты от токов короткого замыкания и перегрузки желательно устанавливать автоматические выключатели и дифференциальные автоматы. Это снижает риск аварий и повышает безопасность эксплуатации электросети.
•Розетки не должны устанавливаться в местах с повышенной влажностью без специальных защищенных от влаги конструкций, рядом с источниками тепла или в труднодоступных местах. Данное правило нужно, чтобы предотвратить короткие замыкания, ожоги и повреждение техники.

И есть еще одно правило, которое не относится напрямую к установке розетки, но о котором нельзя забывать. Надо регулярно проверять состояние розеток, проводки и защитных устройств, чтобы вовремя выявить износ, коррозию или механические повреждения. Это помогает поддерживать безопасную работу электросети.

Какой инструмент необходим для подключения?

Набор инструментов зависит от того, меняете ли вы старую розетку или ставите новую «с нуля». Плюс многое зависит от того, какие конкретно работы проводятся. В целом требуется следующий стандартный набор:
•розетка нужного типа;
•подрозетник (для бетона/кирпича – стандартный, для гипсокартона – с лапками);
•индикаторная, плоская и крестовая отвертки;
•нож или стриппер для снятия изоляции;
•кусачки и плоскогубцы;
•уровень (лазерный или пузырьковый);
•самозажимные клеммы;
•перфоратор с коронкой D68 мм (для нового отверстия);
•саморезы 3,5 мм;
•силовой кабель 3×2,5 мм² (для переноса или нескольких источников питания).

Замена старой розетки

При желании поменять розетку необходимо убедиться, что питание отключено, чтобы исключить риск поражения электрическим током. Дальше надо действовать последовательно:
1. Сначала необходимо аккуратно снять декоративную панель и выкрутить крепежные винты, удерживающие розетку в подрозетнике. Затем осторожно извлечь корпус, при этом провода остаются подключенными к клеммам.
2. Перед подключением нового устройства следует внимательно осмотреть состояние проводов. Если изоляция повреждена или провод расслоился, зачистите или демонтируйте.
3. Надо проверить соответствие новой розетки по типу и характеристикам – напряжение, сила тока, наличие заземления. Розетка должна соответствовать требованиям электросети и предназначению помещения.
4. Провода нужно присоединить к клеммам новой модели в соответствии с полярностью, то есть фазный провод к фазной клемме, нулевой к нулевой, заземляющий к соответствующему контакту. Зажимы необходимо затягивать плотно, но без излишнего усилия, чтобы не повредить провод.
5. После подключения проводов розетку надо аккуратно установить в подрозетник и зафиксировать крепежными винтами. Следует убедиться, что корпус расположен ровно и не перекошен.
6. После закрепления источника питания на место следует вернуть декоративную панель. Она должна плотно прилегать и не мешать работе с вилкой.
7. Следующим этапом необходимо включить питание и проверить работоспособность розетки с помощью тестера или электроприбора. Если появились искры, запах гари, нагрев, все надо немедленно отключить и повторно провести проверку.

Во время всей процедуры необходимо работать с инструментами с изолированными ручками и не касаться оголенных проводов. Это минимизирует риск поражения током и повреждения конструкции после монтажа.

Установка новой розетки

Если источника питания на этом месте не было, подключение делают от электрощита или от другого источника питания. Общий порядок работ в данном случае выглядит следующим образом:
1. Надо сначала определить место установки (в жилых комнатах – обычно 30 см от пола, в кухне – над рабочей поверхностью, в ванной – минимум 60 см от сантехники).
2. Сделать разметку и пробить отверстия для подрозетника.
3. Проложить кабель в штробе. Как вариант, подойдет и кабель-канал.
4. Подключиться к источнику питания. Оптимальным вариантом будут клеммы в уже установленной розетке или в щите.
5. Монтировать подрозетник, подключить провода, закрепить механизм и поставить крышку.

Частые ошибки

Ниже перечислены недочеты, которые часто совершают люди в процессе монтажа розетки:
1. Начало работы, когда электричество не отключено или же присутствует частично. Сначала надо убедиться в том, что все точно обесточено.
2. Часто фазный, нулевой или заземляющий провод подключают неправильно, что нарушает работу источника питания и может быть опасно для приборов и пользователей.
3. Выбор розетки с неправильными характеристиками по напряжению, току или отсутствием заземления у новичков стал распространенной ошибкой, особенно при замене старых моделей. Поэтому при покупке лучше всего не торопиться.
4. Если провода плохо закреплены в клеммах, это может вызвать появление искр, перегрев и со временем привести к повреждению розетки или проводки.
5. Часто при подготовке проводов неопытный человек может повредить изоляцию или расщепить жилы. Это снижает надежность соединения и создает риск короткого замыкания.
6. Если корпус установлен криво или крепежные винты затянуты неравномерно, это может привести к люфту, трещинам корпуса и к нарушению контакта с вилкой.
7. Многие забывают проверить работу розетки с помощью тестера или электроприбора. В итоге можно не заметить серьезный дефект.

И, естественно, всегда надо помнить о технике безопасности.

Выводы

Установка розетки – задача, которую может выполнить и сам человек, если строго соблюдать технику безопасности и понимать принцип взаимодействия. Нужно полное отключение питания, правильное определение проводов, качественная фиксация контактов и надежная изоляция. При работе в сложных случаях (замена проводки, подключение мощной техники, повреждения кабеля в стене) лучше пригласить профессионального электрика. Благодаря грамотной установке розетка прослужит долгие годы, гарантируя безопасный и удобный коннект вашей техники.
