Адресная светодиодная лента и контроллеры: как управлять цветом

Адресная светодиодная лента отличается от обычной RGB/RGBW тем, что цветом и яркостью каждого пикселя управляют по отдельности — через микросхему-драйвер и единственную линию данных. Без специального контроллера лента не способна показать ни одного эффекта и остаётся выключенной: только он формирует нужный цифровой поток для каждого пикселя. Контроллер подбирают под конкретный чип ленты — WS2812B, WS2811, WS2815, SK6812 и другие — и под способ управления: пульт, приложение по Bluetooth или Wi-Fi, а для собственных сценариев — Arduino или ESP.

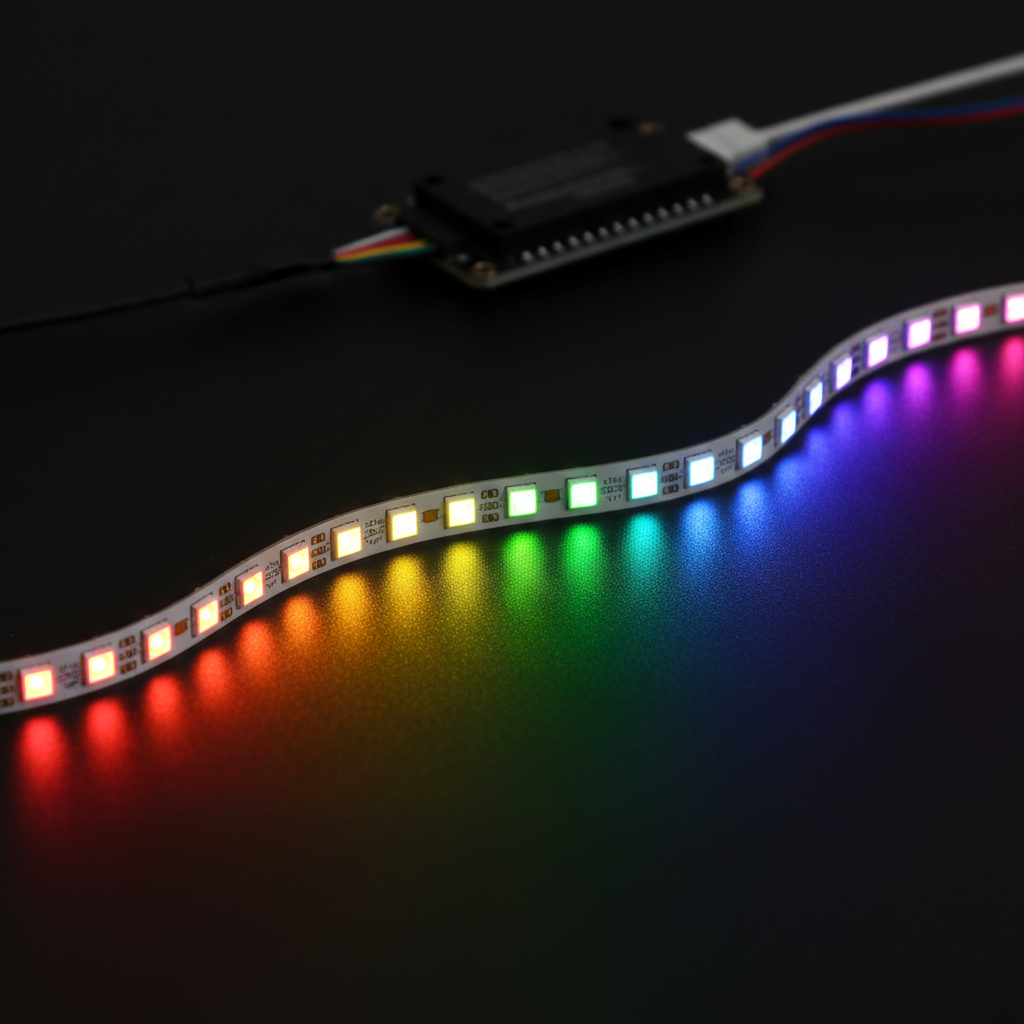

*Адресная лента показывает разный цвет на каждом пикселе — это и есть результат работы контроллера.*

Чем адресная лента отличается от обычной RGB и RGBW

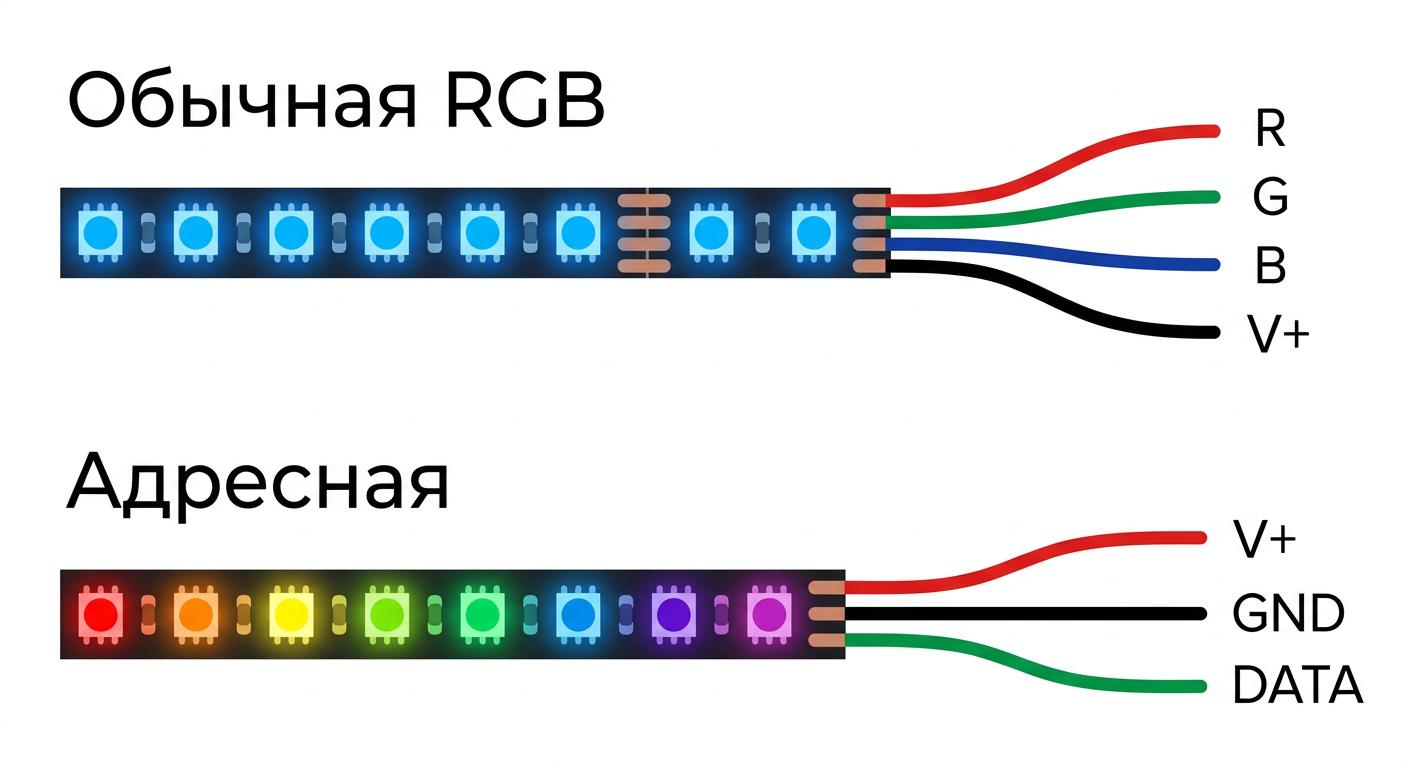

Обычная RGB светит одним цветом по всей длине; адресная даёт свой цвет каждому пикселю через один сигнальный провод.

Адресная светодиодная лента устроена так, что управление цветом возможно для любого отдельного светодиода, а не для всей ленты целиком. В обычной RGB-ленте контроллер подаёт ШИМ-сигнал на три силовых канала — красный, зелёный, синий, — и все светодиоды немедленно меняют цвет одновременно. Выделить одну точку или создать плавный градиент по длине невозможно: лента светит одним цветом по всей длине, и никакой способ подключения это не изменит.

У большинства адресных лент (WS2812B, SK6812) микросхема встроена прямо в корпус светодиода; у WS2811 — стоит отдельно и управляет группой из трёх светодиодов. Адресная светодиодная лента состоит из пикселей, в каждом из которых работает полноценный RGB-светодиод с собственным адресом. Именно поэтому адресная светодиодная лента передаёт все команды через один сигнальный провод, который идёт последовательно от пикселя к пикселю: каждый чип считывает из общего потока данных свою порцию — у RGB-чипов это 24 бита, по 8 бит на зелёный, красный и синий канал, что даёт 256 градаций на канал и около 16,7 млн оттенков, — а остаток пропускает дальше по цепочке.

Благодаря одному сигнальному проводу монтаж у большинства лент сводится к трём соединениям — питание, земля и линия данных. Никаких дополнительных проводов на каждый канал цвета не требуется. Это и принципиальное отличие от обычной RGB/RGBW-ленты: там три силовых канала, здесь один информационный.

Без контроллера адресная светодиодная лента не способна показать ни одного эффекта: только он формирует строго временны́е импульсы по протоколу управления, которые пиксели способны распознать. Подать на ленту просто напряжение питания бессмысленно — она не загорится. Именно поэтому вместе с лентой нужно сразу подобрать контроллер.

Чипы адресной ленты: WS2812B, WS2811, WS2815, SK6812

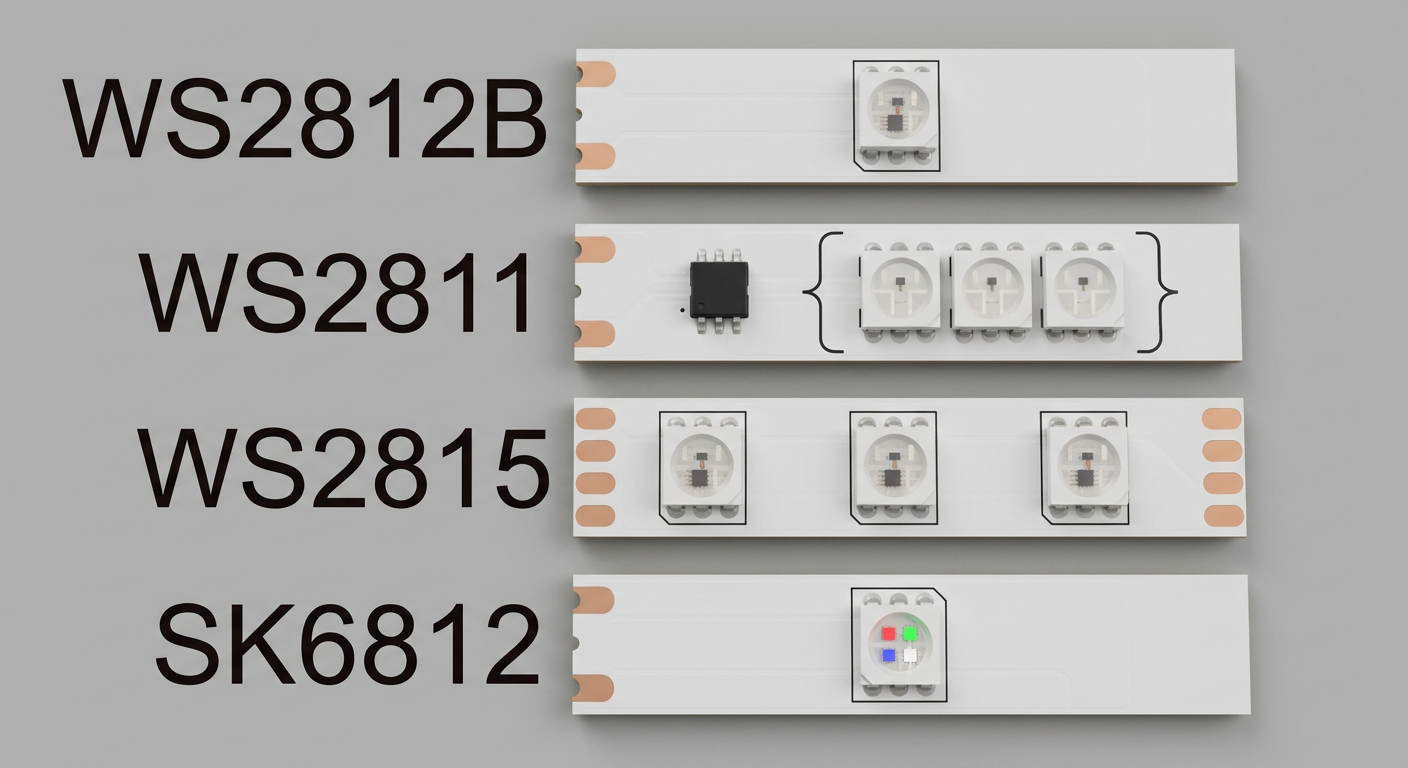

*Чипы отличаются числом светодиодов на микросхему, напряжением и наличием резервного канала.*

Чип на ленте определяет напряжение питания, количество светодиодов на одну микросхему, наличие резервного канала данных и цветовые возможности. Прежде чем выбирать контроллер, нужно знать, какой чип стоит на ленте.

WS2812B

WS2812B относится к типу адресной светодиодной ленты и стал фактическим стандартом благодаря доступности и широкой экосистеме совместимых контроллеров и прошивок. Микросхема спрятана прямо в корпус светодиода, поэтому каждый светодиод на ленте — отдельный независимый пиксель.

Для корректной работы WS2812B нужно питание 5 В: рабочий диапазон по datasheet WS2812B составляет 3,5–5,3 В, и напряжение должно оставаться стабильным по всей длине ленты. Данные передаются по одному сигнальному проводу со скоростью 800 кбит/с, по 24 бита на пиксель в порядке GRB. Потребление по току и расчёт блока питания разобраны ниже, в разделе про питание.

WS2811

У WS2811 микросхема стоит отдельно от светодиодов и управляет группой из трёх светодиодов сразу. Это означает, что минимальный адресуемый участок на такой ленте — три светодиода, а не один, и при создании плавных эффектов разрешение будет заметно грубее, чем у WS2812B. Лента работает от 12–24 В: при той же мощности ток по ней в несколько раз меньше, чем у пятивольтовой, поэтому и просадка напряжения по длине меньше.

WS2815

WS2815 — адресная лента на 12 В с одним пикселем на чип, аналог WS2812B по разрешению, но с существенным конструктивным отличием: два входа данных, основной и резервный. Если один пиксель выйдет из строя, сам он гореть перестанет, но сигнал пройдёт к следующим по резервной линии, и лента после него не погаснет. При соединении отрезков WS2815 нужно соединять все контакты, включая резервный канал. Рабочий диапазон напряжений — 9–13,5 В, что соответствует стандартному блоку питания на 12 В. WS2813 — аналог той же архитектуры, но на 5 В (рабочий диапазон 3,5–5,3 В).

SK6812

SK6812 — адресная лента с расширенной архитектурой: выпускается в версиях RGB и RGBW. У RGBW-версии SK6812 к трём базовым каналам добавлен отдельный белый светодиод, и каждый пиксель несёт 32 бита данных (по 8 на каждый из четырёх каналов) вместо 24. Это даёт более точный и яркий белый свет, который у чистых RGB-чипов часто отдаёт в синеву или зелень. SK6812 работает по тому же однопроводному протоколу, что и WS2812B, поэтому тот же контроллер понимает её без аппаратных доработок — меняется только тип ленты в настройках прошивки.

Для стандартной SK6812 необходимо питание 5 В, но версии на 12 и 24 В существуют — тип напряжения проверяют по маркировке на катушке.

Сравнительная таблица чипов

Чип	Напряжение	Пикселей на чип	Резервный канал	Цвета
WS2811	12–24 В	3	Нет	RGB
WS2812B	3,5–5,3 В	1	Нет	RGB
WS2813	5 В (3,5–5,3 В)	1	Есть	RGB
WS2815	9–13,5 В	1	Есть	RGB
SK6812	5 В (есть 12/24 В)	1	Нет	RGB или RGBW

Что делает контроллер и почему RGB-контроллер не подойдёт

Контроллер полностью определяет, что покажет адресная светодиодная лента: от цвета каждого пикселя до скорости анимации. Но делает он это принципиально иначе, чем привычный RGB-диммер.

Как работает контроллер адресной ленты

Контроллер не регулирует ток на силовых каналах — он генерирует цифровой поток данных. На каждый кадр он отправляет по линии данных значения цвета для всех пикселей последовательно: каждый чип в цепочке считывает свою порцию и передаёт остаток следующему. Это означает, что даже в самом простом коробочном исполнении WS2812B-контроллер умеет индивидуальное управление пикселями, потому что говорит с лентой на том же однопроводном протоколе.

Контроллер решает задачу управления цветом, задавая оттенок, яркость и плавность переходов для каждого пикселя. При этом контроллер формирует импульсы точно по протоколу управления: соблюдает временны́е соотношения сигналов высокого и низкого уровней. У протокола есть допуски по длительности импульсов, но если выйти за них, чип принимает команду с ошибками.

Почему обычный RGB-контроллер не подходит

Стандартный RGB-контроллер с ШИМ-управлением выдаёт переменное напряжение на три силовых канала. Он буквально управляет яркостью через широтно-импульсную модуляцию: канал R, канал G, канал B. Адресная светодиодная лента от такого сигнала не получает ничего осмысленного: ей нужен строго структурированный цифровой поток по одному проводу данных, а не три аналоговых канала.

Отсюда важное замечание о терминологии: в продаже контроллеры для адресных лент часто называют «SPI-контроллерами». Это маркетинговое упрощение. WS2812B использует собственный однопроводной протокол без отдельной тактовой линии. SPI с отдельной тактовой линией используют другие чипы, например APA102. Для покупателя практическое следствие одно: при выборе контроллера нужно убедиться, что в описании явно перечислены поддерживаемые чипы — WS2812B, WS2811 или другие нужные.

Какие бывают контроллеры и как выбрать

Выбор контроллера начинается до того, как подключать ленту: от типа устройства зависит и схема, и требования к блоку питания, и набор доступных сценариев. Сначала определяют чип и напряжение ленты, потом — способ управления.

Первое и главное: контроллер должен поддерживать конкретный тип чипа ленты. Если в описании контроллера нет WS2812B или WS2811 — с вашей лентой он не заработает. Второй параметр — совместимость с чипом по рабочему напряжению: контроллер на 5 В для ленты WS2815 на 12 В не подойдёт. Это самые частые причины ситуации «купил, включил, ничего не работает».

Контроллеры с пультом или кнопками

В список кандидатов для большинства домашних сценариев попадает WS2812B-контроллер с пультом и набором готовых эффектов — без необходимости писать код и настраивать приложения. Пульты бывают инфракрасными (ИК) и радиочастотными: ИК требует прямой видимости, радиопульт работает через стены. Такой контроллер подходит для подсветки ниши, карниза или полки, где нужны два-три любимых режима.

Bluetooth-контроллеры

Контроллер с Bluetooth позволяет управлять с телефона напрямую, без роутера: приложение открывает палитру, список режимов, ползунок яркости. Ограничение — дальность и набор функций. Подробнее о различиях Bluetooth и Wi-Fi — в разделе «Управление с телефона: Bluetooth, Wi-Fi и умный дом».

Wi-Fi-контроллеры

Для управления из любой точки квартиры, по расписанию или через умный дом добавляется Wi-Fi-контроллер : готовый, с фирменным приложением, или самосборный на плате ESP8266/ESP32 с прошивкой WLED. Устройство живёт в домашней сети и доступно через браузер или мобильное приложение. Это решение масштабируется: несколько лент объединяют в одну сцену. Подробнее о возможностях и настройке — в разделе «Управление с телефона: Bluetooth, Wi-Fi и умный дом».

Музыкальные контроллеры

Отдельный класс — музыкальный контроллер со встроенным микрофоном. Лента реагирует на звук в реальном времени: вспышки на бит, волны по амплитуде. Подходит для домашнего кинотеатра, бара, игровой зоны.

DMX и программируемые платы

DMX-контроллеры используют в профессиональных инсталляциях, на сцене и фасадах — там, где нужна синхронизация десятков устройств из единой системы управления. Платы Arduino, ESP8266 и ESP32 выбирают, когда ни один готовый контроллер не перекрывает нужный сценарий: свои эффекты, связка с датчиками, нестандартные карты пикселей. В квартире для большинства задач хватает пульта или приложения.

Управление с телефона: Bluetooth, Wi-Fi и умный дом

Управлять с телефона адресной лентой можно двумя способами: через Bluetooth напрямую или через Wi-Fi в рамках домашней сети. Оба варианта предполагают установку приложения, но по возможностям и ограничениям они существенно различаются.

Bluetooth: просто и без роутера

Bluetooth-контроллер работает только рядом с телефоном: устройство подключается напрямую, без роутера. Приложение открывает палитру, список режимов, ползунок яркости. Это минималистичный и надёжный способ управления, если лента стоит в одной комнате с телефоном. Однако из соседней комнаты связь может оборваться, а автоматизация — таймеры, расписание, голосовые сценарии — в большинстве Bluetooth-решений отсутствует.

Wi-Fi: из любой точки и умный дом

Wi-Fi-контроллер даёт возможность управлять с телефона: достаточно открыть приложение контроллера (у самосборных — веб-интерфейс или приложение WLED) в своей Wi-Fi-сети. Ленту можно включить по расписанию, привязать к голосовому ассистенту или интегрировать в Home Assistant. Управление доступно из любой комнаты и даже удалённо, если настроен доступ снаружи.

Большинство DIY-Wi-Fi-контроллеров на базе ESP8266 или ESP32 работают на прошивке WLED: она стала фактическим стандартом в этом сегменте благодаря открытому коду, большому набору встроенных эффектов и готовой интеграции с Home Assistant и другими платформами умного дома. Через браузер можно настроить сегменты, пресеты, таймеры — без написания кода.

Перед покупкой стоит проверить диапазон Wi-Fi: платы ESP8266 и ESP32, на которых собрано большинство таких контроллеров, работают только в сети 2,4 ГГц. Если роутер раздаёт лишь 5 ГГц, контроллер сеть не увидит — придётся включить на роутере второй диапазон. Ещё один момент — где хранятся настройки: часть фирменных приложений требует облачный аккаунт производителя, и это стоит уточнить в описании, а самосборные контроллеры на WLED управляются прямо в домашней сети.

Схема подключения: данные, питание и общая земля

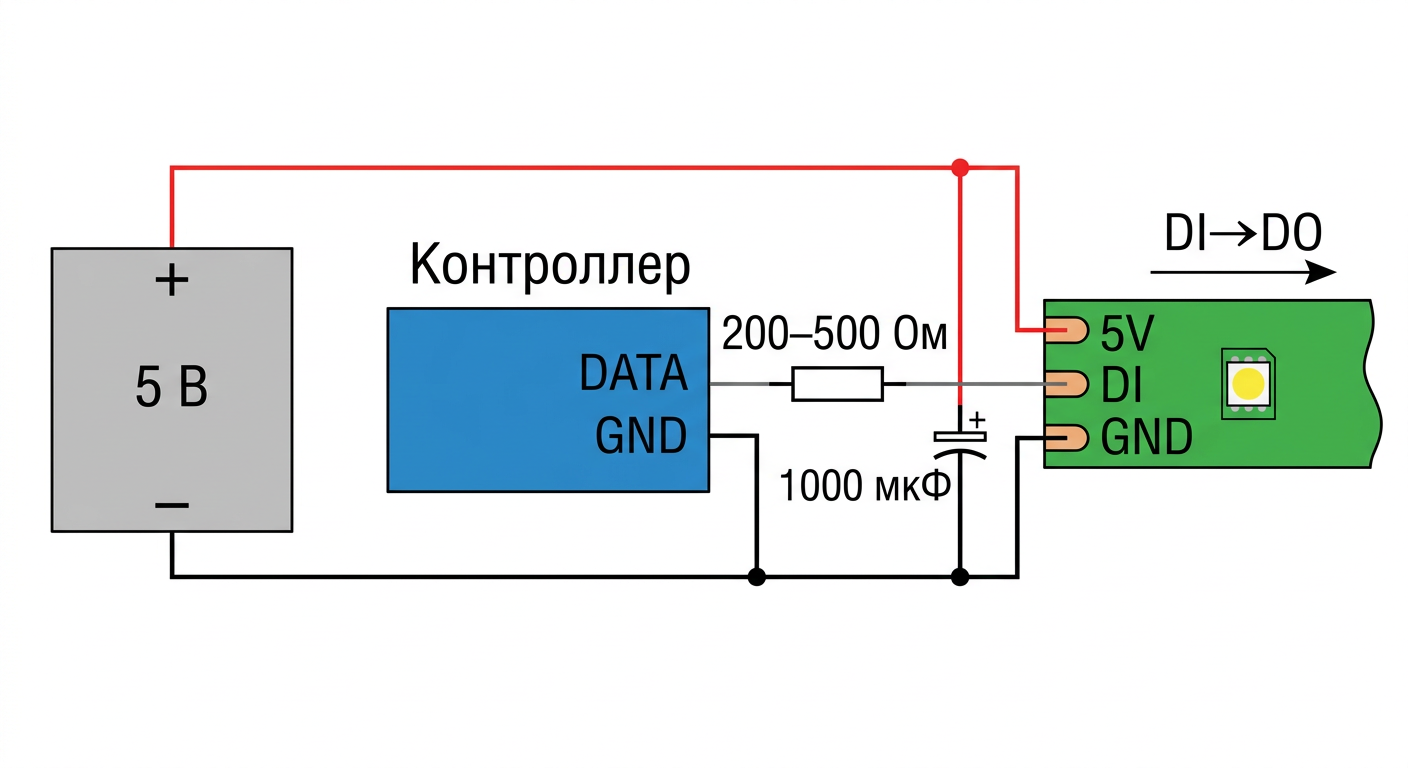

*Минимальная рабочая схема: питание, общая земля, линия данных через резистор, конденсатор у начала ленты.*

Чтобы подключить адресную ленту, сначала составляют схему подключения — без неё велика вероятность сжечь первый пиксель или получить мерцание на длинной линии. Минимальный набор соединений — три: питание, земля и линия данных.

Три провода и направление сигнала

Схема подключения отдельно указывает один сигнальный провод: он идёт от пина данных контроллера на вход Data-in первого пикселя строго по стрелкам на подложке ленты. Направление критично: данные движутся только в одну сторону, от DI к DO, и если подключить провод к DO, лента не ответит.

Подключение выполняется через три контакта: питание, земля и линия данных. Пайка обычно надёжнее дешёвых клипсовых коннекторов, особенно во влажном помещении; для временной установки коннектор допустим.

Подключение невозможно без общей земли с контроллером: если земля контроллера и земля блока питания не соединены между собой и с землёй ленты, уровни сигнала «поплывут» и лента покажет случайные цвета или вообще не отреагирует на команды.

Защитные элементы

На линию данных перед первым пикселем ставят резистор на несколько сотен ом (обычно 200–500 Ом): он гасит выбросы напряжения на длинном проводе и защищает первый чип от переходных процессов при включении. По питанию у начала ленты ставят электролитический конденсатор порядка 1000 мкФ: он сглаживает броски тока в момент запуска.

Питание

В схему подключения закладывают питание 5 В с запасом по току. Расчёт блока питания 5 В ведут по максимальному потреблению ленты при полностью белом свете на полной яркости — подробный расчёт с цифрами разобран в следующем разделе.

Длинные ленты

Для длинной ленты пороги разные: питание с двух концов подают уже на пятивольтовой ленте длиннее 5 м (это борьба с просадкой напряжения), а линию данных делят на отрезки начиная примерно с 10 м или 500–600 светодиодов (это предел для сигнала). Подробнее — в следующем разделе.

Вопросы крепления ленты и выбора алюминиевого профиля — отдельная тема, которую здесь не разбираем.

Блок питания и подпитка по длине

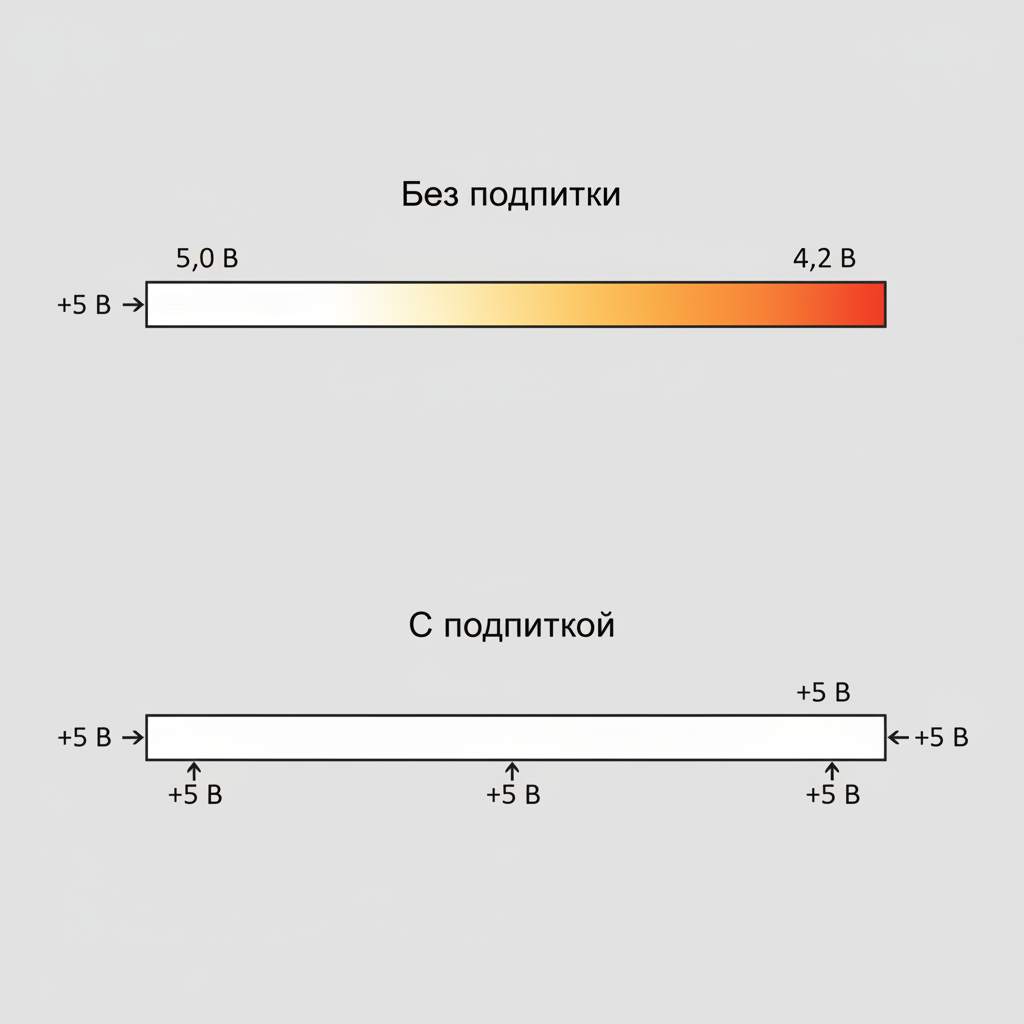

Без подпитки конец ленты желтеет от нехватки напряжения — питание подводят с обоих концов, а на длинных прогонах и в середине.

Блок питания для адресной ленты рассчитывают по худшему сценарию — все пиксели горят белым на максимальной яркости. В реальной эксплуатации лента почти никогда не работает в этом режиме, но именно из него берут пиковый ток, чтобы блок питания не перегревался и не уходил в защиту.

Как считать мощность

Для WS2812B ток одного светодиода в режиме полного белого — до 60 мА (20 мА на канал); у новых версий чипа реальный ток ниже, но это значение принято брать для расчёта. По ленте в магазине обычно не понять, какая версия чипа на ней стоит, поэтому расчёт ведут по худшему случаю. Для ленты плотностью 60 пикселей на метр это 3,6 А на метр. Пятиметровая катушка потребует до 18 А, то есть блок питания мощностью около 90 Вт. С запасом 20–30% — 110–120 Вт. Блок питания, подобранный без запаса, на полностью белом режиме может уйти в защиту или перегреваться.

Блок питания выбирается по максимальному току ленты с учётом запаса. Формула простая: количество пикселей × ток одного пикселя × коэффициент запаса 1,2–1,3. Округляют в большую сторону до ближайшего стандартного значения.

Просадка напряжения и подпитка

На пятивольтовых лентах просадка напряжения — главная проблема при длинных прогонах. Ток идёт через тонкие медные дорожки подложки, сопротивление которых суммируется, и на дальнем конце напряжение падает. Пиксели в конце ленты получают, например, 4,2 В вместо 5 В и горят желтовато-красным даже при команде «белый» — им не хватает напряжения для синего канала.

Подпитка устраняет просадку напряжения: питание подводят с обоих концов ленты, а на длинных прогонах — ещё и в середине. Силовые провода к пятивольтовой ленте берут толще, чем кажется нужным: для 5 В потеря даже полувольта на проводе и контактах уже видна по пожелтевшему концу ленты, поэтому при полной яркости советуют сечение не менее 1,5 мм² и качественную пайку силовых точек.

В схему подключения заранее закладывают, как подведено питание 5 В: с какой стороны ленты начинается подача, какого сечения провода и где расположены дополнительные точки инжекции.

Ленты на 12 В — WS2811 и WS2815 — теряют меньше на тех же длинах: при той же мощности по ним течёт меньший ток, а запас по напряжению у чипа больше, поэтому одна и та же просадка в вольтах для них заметна слабее.

Повторитель сигнала

Сколько светодиодов тянет один канал данных, зависит от контроллера: для распространённых контроллеров на WLED рекомендуют порядка 500–600 светодиодов на выход, у других предел выше или ниже — его смотрят в характеристиках. Если на длинной линии сигнал начинает сбоить, устанавливают повторитель сигнала — устройство, которое принимает ослабший сигнал и формирует новый, полноценный. Альтернатива — вывести второй канал данных с контроллера и запитать им следующий участок отдельно.

Настройка контроллера и первый запуск

Прежде чем настроить контроллер, нужно уже иметь на руках готовую схему подключения — иначе ни одна настройка не покажет корректный результат. Если земля не соединена или провод данных подключён к DO вместо DI, лента не ответит на команды независимо от того, что выставлено в приложении.

Что задают при первом запуске

Корректная настройка позволяет создать световые эффекты: контроллер правильно считает длину ленты, тип чипа и ограничение по мощности. Первое, что требует настройки, — тип чипа. В приложении или через кнопки на корпусе выбирают из списка: WS2812B, WS2811, SK6812 и другие.

Настроить контроллер также означает задать порядок цветов — RGB или GRB — и указать количество пикселей. Порядок цветов критичен: если при выборе зелёного лента горит красным, а при выборе красного — зелёным, это не неисправность, а перепутанный порядок байтов. Достаточно переключить RGB на GRB в настройках — и цвета встанут на место.

Ограничение яркости

После того как лента заработала корректно, яркость рекомендуется ограничить до 50–70% от максимума. Пиковый ток ленты приходится на белый цвет на полной яркости, и если блок питания подобран без запаса, контроллер может перезагружаться при переходе к белому. Ограничение яркости в прошивке — простой способ снизить пиковое потребление без замены блока питания.

Сегменты и зоны

Как только базовые параметры выставлены, переходят к делению ленты на сегменты. Большинство современных прошивок и приложений позволяют задать несколько зон с независимыми эффектами: например, первые 30 пикселей горят статичным тёплым белым, следующие 60 — плавным цветовым циклом. Цвет и яркость для каждой зоны задаются отдельно.

Управление цветом, яркостью и отдельными участками

Управление цветом реализуется через модель RGB: три канала по 8 бит дают по 256 градаций яркости на каждый и в сумме около 16,7 млн оттенков на пиксель. Это и есть предел «тонкости» управления цветом в WS2812B и RGB-версии SK6812 — больше информации на один пиксель протокол не несёт.

Индивидуальное управление пикселями

Раз каждый светодиод получает собственную команду, ленту делят на участки с разными задачами. Управление цветом — одна из возможностей, которую даёт индивидуальное управление пикселями: сначала выбирают диапазон пикселей по индексу, затем назначают ему оттенок и яркость. Каждая команда от контроллера напрямую определяет цвет конкретного пикселя: изменился один байт — изменился оттенок ровно одного светодиода, остальные остались прежними.

Над рабочей поверхностью — ровный белый; по периметру экрана — медленный переход от одного оттенка к другому; в декоративном карнизе — плавный цветовой цикл. Индивидуальное управление пикселями в приложениях называется сегментами или зонами, и число таких зон ограничено только возможностями конкретной прошивки.

Регулировка яркости

Яркость удобнее регулировать общим глобальным ползунком в приложении: глобальный регулятор масштабирует все каналы пропорционально, и цвет остаётся верным.

Для SK6812 с белым каналом управление цветом расширяется: белый достигается либо через W-канал (более яркий и чистый), либо через смешение RGB. Контроллер, поддерживающий RGBW, позволяет управлять каждым из четырёх каналов по отдельности.

Эффекты и сценарии: от радуги до подсветки лестницы

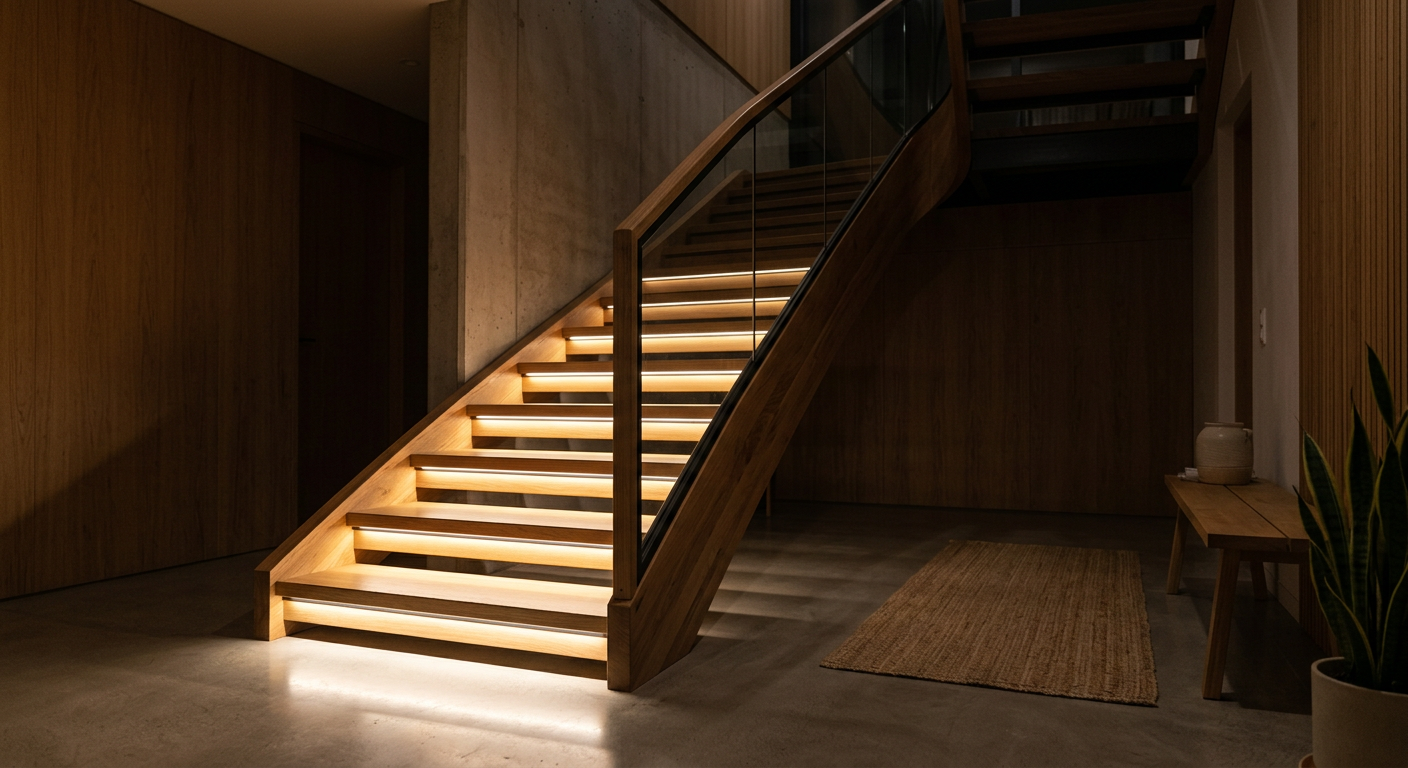

*Сценарий подсветки лестницы по датчику движения — ступени зажигаются волной снизу вверх.*

Световые эффекты в готовых контроллерах и прошивках — это заранее написанные алгоритмы, которые последовательно обновляют цвет каждого пикселя. Набор стандартный почти везде: радуга, бегущий огонь, мерцание, плавная смена цвета, заполнение от края, цветовые волны. Различаются они скоростью, направлением и параметрами, которые можно подстроить в приложении.

Типовые эффекты

Световые эффекты включают бегущий огонь, радугу и плавную смену цвета как базовые — они работают на любой длине ленты и наглядно демонстрируют, что адресация пикселей функционирует корректно. Бегущий огонь хорош для проверки: видно каждый пиксель по очереди. Радуга показывает, насколько точно контроллер передаёт цвет вдоль ленты.

Сложные световые эффекты — искры, метеоры, пламя, шумовые паттерны — требуют большей вычислительной мощности и доступны преимущественно в прошивках на ESP: там процессор достаточно быстр для пересчёта каждого кадра.

Бытовые сценарии

Сценарий использует датчик движения для подсветки ступеней: ступени зажигаются волной снизу вверх при появлении человека и гаснут с задержкой. Ночью яркость автоматически снижается до 5–10%, чтобы не слепить. Аналогичный сценарий работает в коридоре или под кроватью.

Другой распространённый сценарий — подсветка за телевизором, которая меняет цвет в зависимости от изображения на экране (ambilight-эффект). Здесь уже нужен отдельный компьютер или плата, которая анализирует видеосигнал и отправляет команды на ленту.

Музыкальный режим

Музыкальный режим требует микрофон: встроенный в контроллер или микрофон телефона в приложении. Контроллер анализирует амплитуду звука и переводит её в яркость, цвет или скорость эффекта. Некоторые решения различают частотные полосы, и тогда бас, средние и высокие частоты управляют разными участками ленты независимо.

Arduino и ESP: когда готового контроллера мало

Готовые контроллеры перекрывают большинство домашних задач, но иногда нужно то, чего в них нет: собственный алгоритм эффекта, реакция на внешний датчик, нестандартная карта пикселей или интеграция с другим оборудованием. В этих случаях берут программируемую плату.

Arduino

Arduino нужен для своих эффектов и датчиков: к нему подключают ленту через линию данных, добавляют датчики — движения, расстояния, температуры, освещённости, — и пишут алгоритм поведения. Для работы с адресными лентами используют библиотеку FastLED, которая поддерживает WS2812B, WS2811, SK6812 и множество других чипов, а также платформы Arduino, ESP32, Teensy и другие.

Важное ограничение: рекомендуемый ток цифрового пина Arduino — около 20 мА (абсолютный максимум 40 мА). Этого хватает на сигнальную линию, но не на питание даже короткого отрезка ленты. Лента питается исключительно от отдельного блока питания нужного напряжения; земля блока питания, Arduino и ленты соединяется в одну точку.

ESP32 и WLED

WLED-прошивка превращает ESP32 (или ESP8266) в полноценный Wi-Fi-контроллер без написания кода: достаточно прошить плату через браузер, подключить ленту к нужному пину и открыть веб-интерфейс. В нём доступны большой набор встроенных эффектов, настройка сегментов, пресеты, таймеры и готовая интеграция с Home Assistant, Alexa и другими платформами умного дома. Это самый короткий путь к полнофункциональному управлению для тех, кто не хочет разбираться с написанием прошивки с нуля.

Типичные ошибки и как их найти

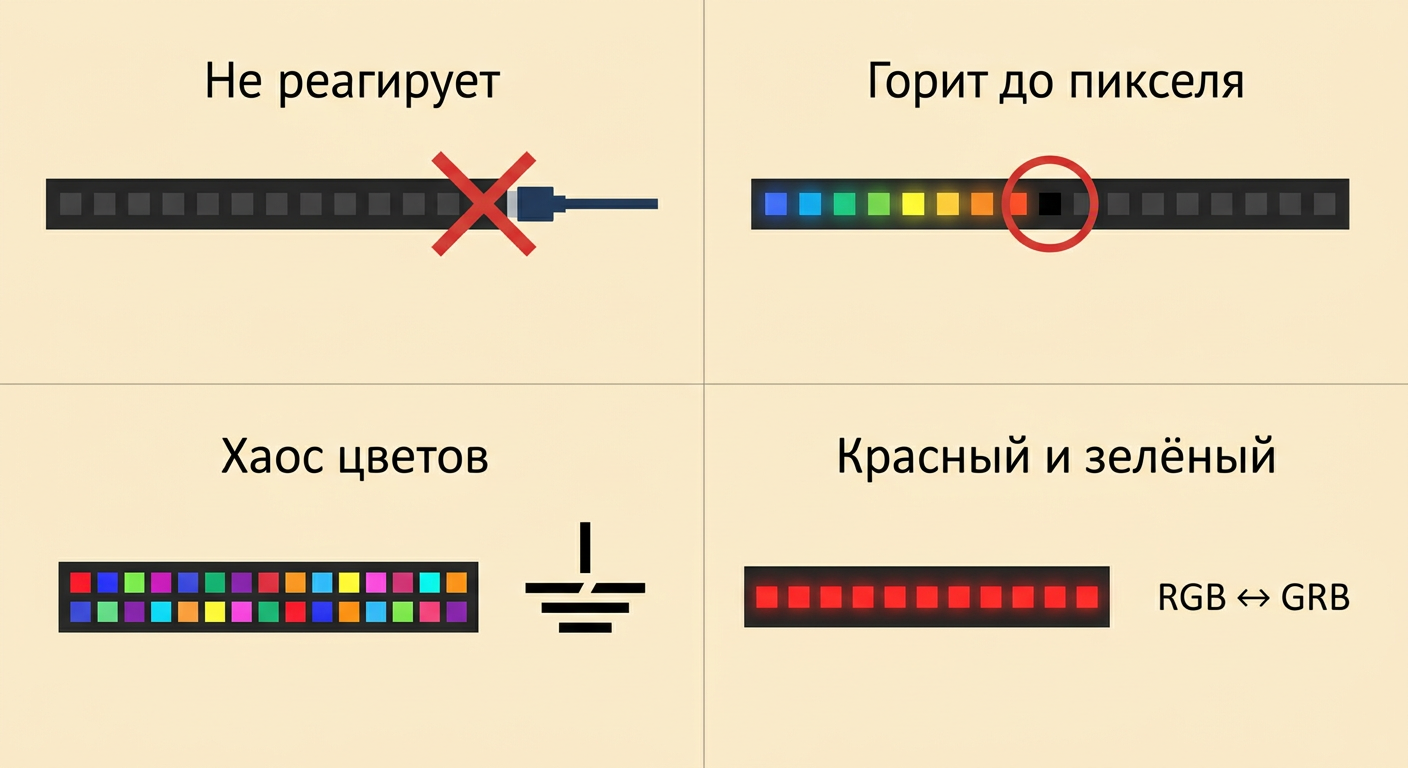

*Четыре самых частых симптома и визуальная подсказка, где искать причину.*

Большинство проблем при первом запуске укладываются в несколько повторяющихся ситуаций. Схему подключения и расчёт питания здесь не повторяем — они подробно разобраны выше.

Лента не реагирует совсем

Симптом: подключено всё, питание есть, ни один пиксель не горит. Причина: провод данных подключён не к тому концу ленты. Направление сигнала строго от DI к DO — стрелки на подложке указывают, куда идут данные. Что сделать: перевернуть ленту или переключить провод данных на правильный контакт.

Лента горит до определённого пикселя, дальше темно

Симптом: первые N пикселей работают, дальше — тишина или мусор. Причина: сгоревший первый пиксель обрывает сигнал на всю ленту, которая идёт после него. У WS2812B сигнал проходит через каждый чип последовательно, и один повреждённый разрывает цепь. У WS2815 и WS2813 резервный канал данных передаёт сигнал в обход одного неисправного пикселя: он сам не горит, но лента за ним продолжает работать. Что сделать: осмотреть пиксель перед тёмным участком, проверить пайку; при необходимости вырезать неисправный пиксель и соединить ленту заново.

Случайные цвета, мерцание, хаос

Симптом: лента светится, но цвета не соответствуют командам, картинка мигает. Причина 1: отсутствие общей земли — земля контроллера, блока питания и ленты не соединены в одну точку. Уровни сигнала плавают, чипы не могут корректно декодировать команды. Причина 2: несовместимость контроллера и чипа — выбран неверный тип чипа в настройках или контроллер физически не поддерживает этот протокол управления. Что сделать: соединить все земли; проверить порядок цветов и тип чипа в настройках контроллера.

Лента горит, но красный и зелёный перепутаны

Симптом: при выборе зелёного цвета горит красный, и наоборот. Причина: неверный порядок цветов — в настройках стоит RGB вместо GRB или наоборот. Что сделать: сменить порядок цветов в настройках — это единственное, что нужно изменить.

Контроллер перезагружается при белом или максимальной яркости

Симптом: при переключении на белый или ярком режиме контроллер моргает и перезапускается. Причина: слабый блок питания — в пиковом режиме ток превышает номинал, напряжение проседает ниже рабочего порога контроллера. Что сделать: ограничить яркость в настройках контроллера до 50–70%, либо заменить блок питания на более мощный с расчётом по разделу выше.

Порядок цветов меняется на отдельном отрезке

Симптом: на части ленты цвета верные, на другом отрезке — нет. Причина: отрезки ленты разных партий или чипов с разным порядком байтов склеены в одну линию. Что сделать: проверить маркировку чипа на каждом отрезке; при необходимости запустить их от разных каналов контроллера с разными настройками.

Частые вопросы

Какой контроллер купить для адресной ленты WS2812B или SK6812?

Прежде всего сверяют два параметра: чип ленты и рабочее напряжение. Контроллер должен явно поддерживать WS2812B или SK6812 — это указывают в описании товара. Второй шаг — выбор способа управления: пульт, Bluetooth-приложение или Wi-Fi. Подробные критерии разобраны в разделе «Какие бывают контроллеры и как выбрать».

Можно ли управлять адресной лентой по RGB без программирования — просто выбирать цвет и режимы?

Да, готовые контроллеры с пультом или мобильным приложением не требуют написания кода: выбор цвета, яркости и режима занимает несколько секунд. Ключевое условие — контроллер должен поддерживать однопроводной цифровой протокол WS2812B, а не PWM-управление. Обычный диммер для неадресной RGB-ленты выдаёт ШИМ на три силовых канала и с адресной лентой не совместим: это принципиально разные способы передачи команд.

Как настроить эффекты на адресной ленте — радугу, бегущий огонь, музыкальную реакцию?

Для стандартных эффектов без кода подходит прошивка WLED: большой набор встроенных эффектов настраивается через браузер, без программирования. Музыкальная реакция работает через микрофон контроллера или микрофон телефона в приложении; в WLED эта функция называется Audio Reactive. При использовании внешнего микрофонного модуля его подключают к аналоговому входу платы.

Как собрать контроллер для адресной ленты своими руками?

Минимальный набор: плата Arduino или ESP32, отдельный блок питания нужного напряжения и резистор на несколько сотен ом на линии данных. Плата подключается к ленте по трём контактам — питание, земля, данные, — при этом земля платы и блока питания обязательно соединяются вместе. Подробнее об этом сценарии — в разделе «Arduino и ESP: когда готового контроллера мало».

Можно ли резать адресную ленту и соединять отрезки?

Резать можно строго по меткам между пикселями: у WS2812B и SK6812 каждый пиксель отдельный, у WS2811 минимальный отрезок — три светодиода, и резать нужно кратно трём. При соединении отрезков обязательно соблюдать направление DI→DO по стрелкам на подложке; перепутанное направление — самая частая причина того, что второй отрезок не работает. У лент с резервным каналом, например WS2815, при соединении соединяют все контакты, включая резервный.
