Фонари на столбах: опоры уличного освещения и выбор высоты

Статья о том, как устроены опоры уличного освещения, по каким нормам выбирают высоту и шаг расстановки для улиц и дорог — и какие решения подходят для частной территории: участка при доме, парковки или входа в офис.

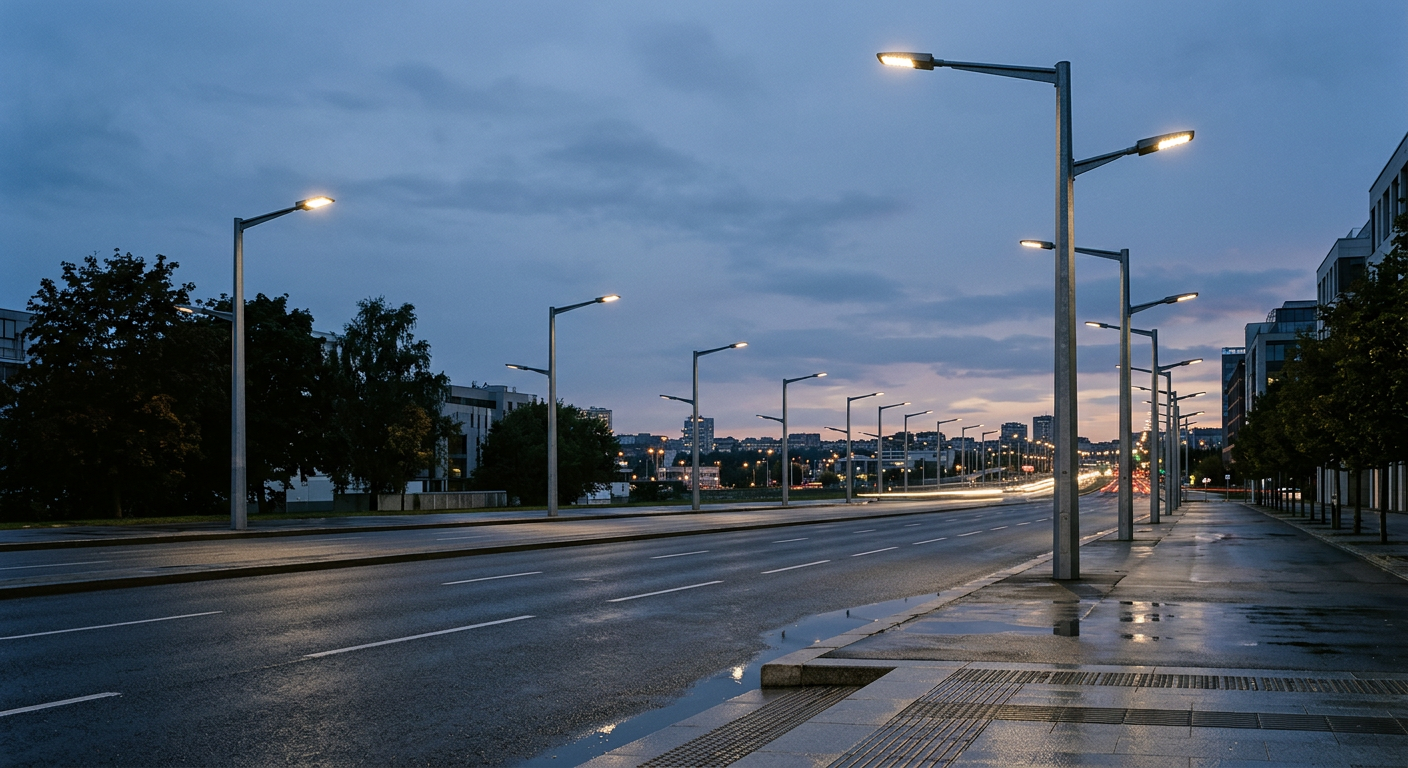

*Опоры уличного освещения формируют геометрию и световую картину дороги.*

Опоры уличного освещения: назначение и место в системе наружного освещения

Опора уличного освещения — несущая конструкция, которая удерживает светильник на расчётной высоте, укрывает кабель внутри ствола и обеспечивает безопасное подключение к электрической сети. Без неё наружное освещение как система физически не собирается: даже правильно подобранный светильник окажется бесполезным, если смонтирован слишком низко, вынесен за пределы нормируемой зоны или не имеет надёжного заземления.

Проектирование наружного освещения подчиняется нескольким уровням нормативных документов. Нормируемые значения средней освещённости и требования к равномерности, из которых выводят расположение опор, задаёт СП 52.13330.2016 — актуализированной редакции СНиП 23-05; классификацию и нормы наружного утилитарного освещения задаёт ГОСТ Р 55706-2023. Именно эти документы определяют, какой уровень освещённости должен быть на покрытии улиц, дорог и площадей: 0,5; 1; 2 или 3 лк — в зависимости от класса объекта. Требования к самим металлическим опорам — материалам, типоряду высот, конструкции ствола и защите от коррозии — устанавливает ГОСТ 32947-2014. Электрическая часть наружного освещения — кабельные вводы, заземление, защита от прикосновения и коммутация — подчиняется ПУЭ.

Опора уличного освещения одновременно является строительной конструкцией (нагрузки, фундамент, антикоррозионная защита), светотехническим элементом (высота подвеса, вылет консоли) и электрической установкой (ввод кабеля, заземление, защитные меры). Ни одна из этих функций не снимается, и ни один из трёх нормативных уровней не становится необязательным.

Дорожное освещение как отдельная категория наружного освещения предъявляет наиболее жёсткие требования к опорам: магистральные дороги категории А нормируют не только освещённость, но и среднюю яркость покрытия и равномерность её распределения. Совокупность этих норм означает, что выбор опоры никогда не начинается с каталога. Сначала устанавливают класс объекта, нормируемые значения и расчётные нагрузки — и только после этого переходят к конкретным параметрам стойки.

Типы опор освещения и их конструктивные особенности

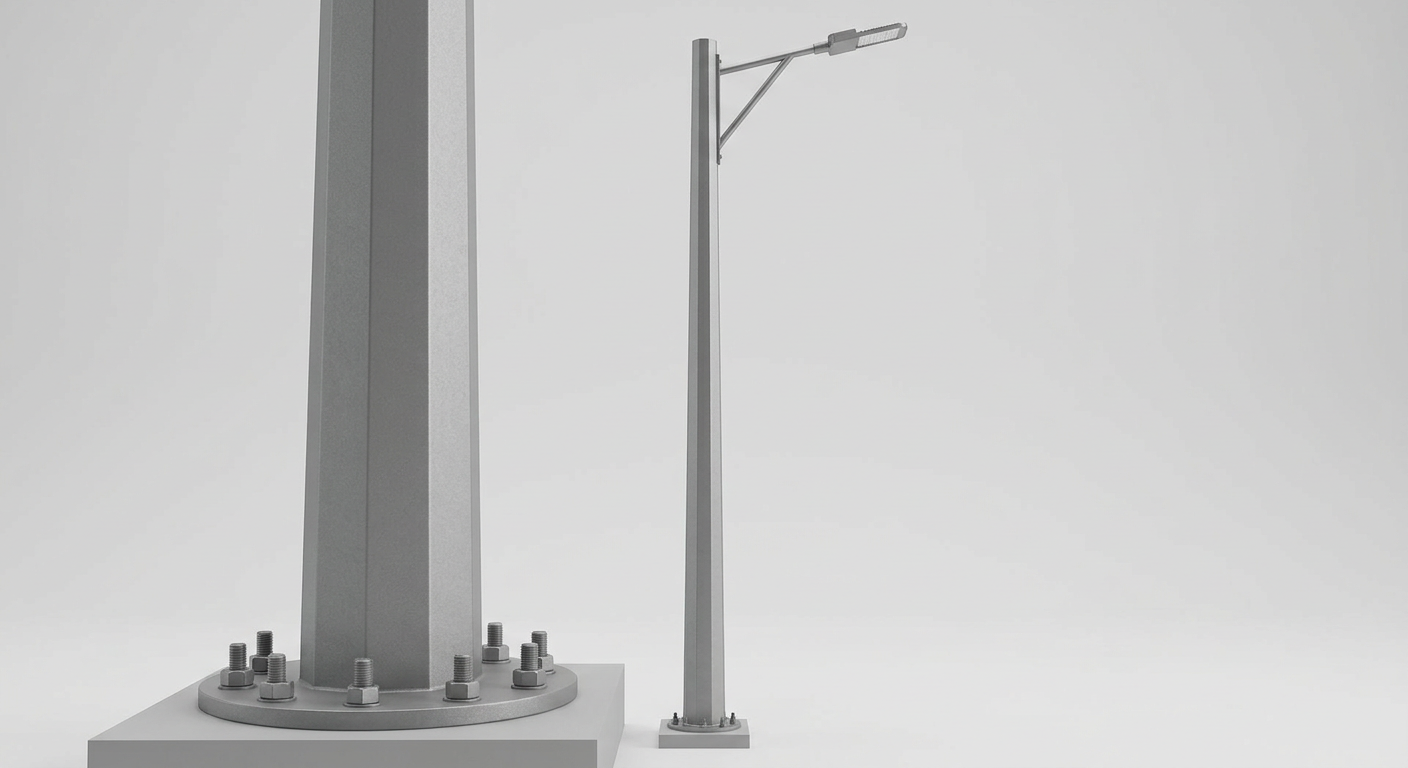

*Металлическая гранёная фланцевая опора — самый распространённый тип для городских улиц.*

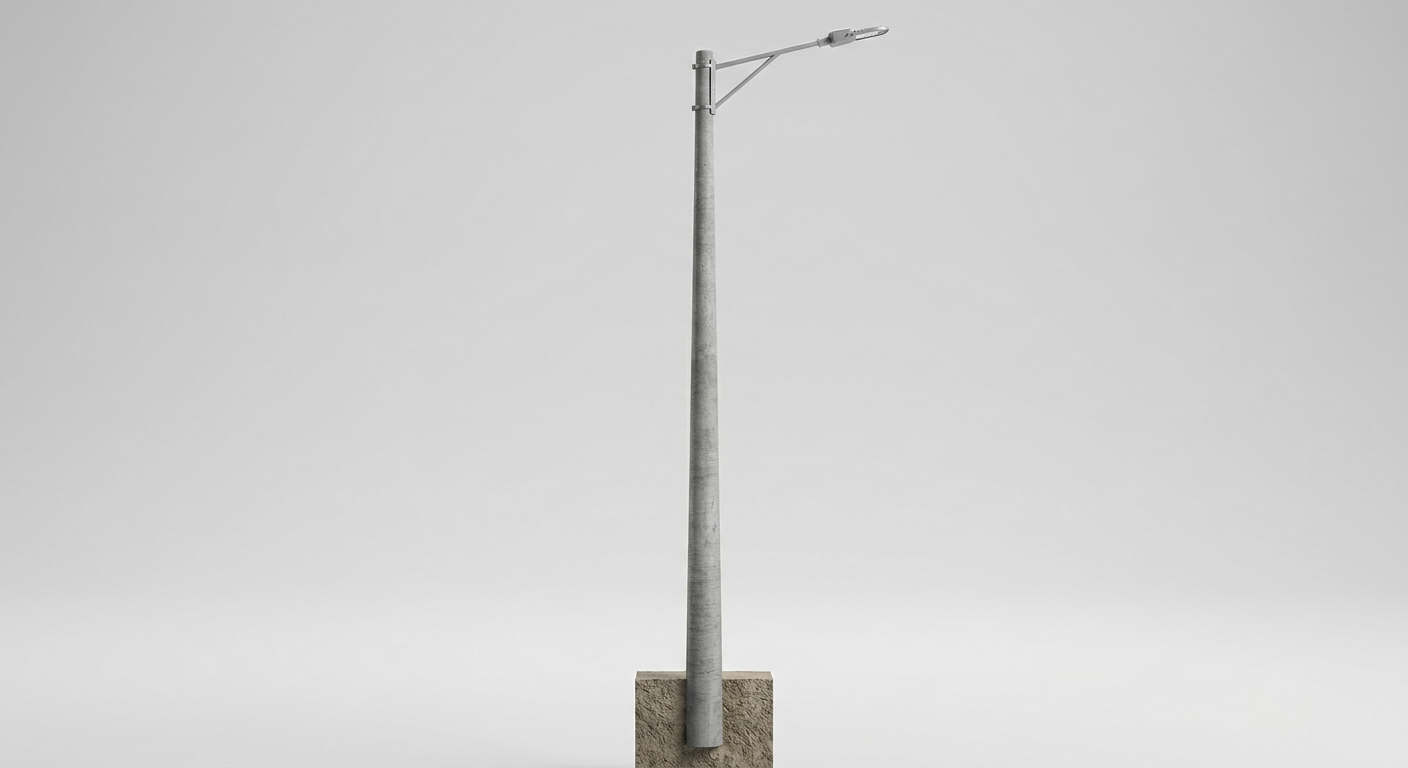

*Железобетонная опора применяется на магистралях, загородных трассах и в промзонах.*

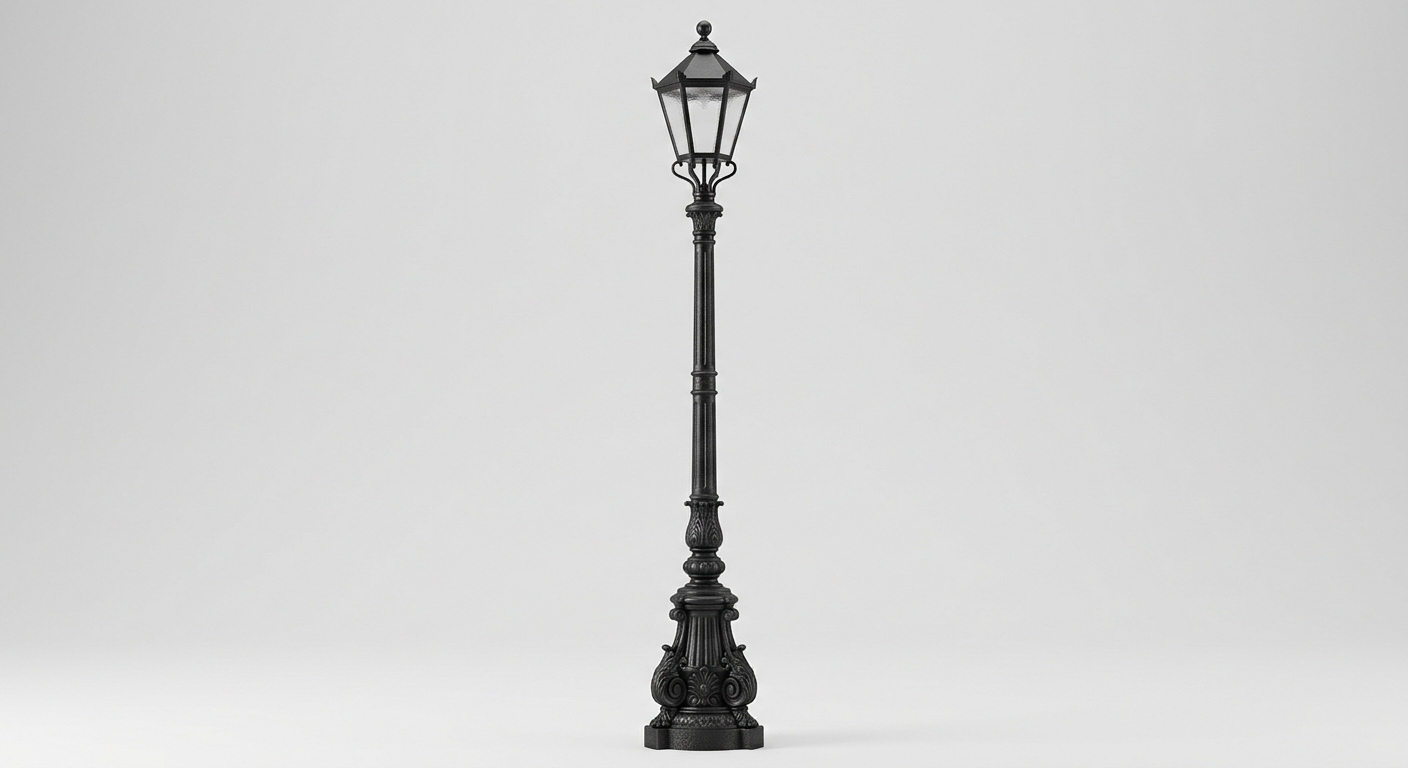

*Декоративная опора для парков и исторической застройки — прочностные требования те же.*

По материалу и конструкции типы опор освещения делятся на три основные группы: металлические, железобетонные и композитные. Каждая решает свой круг задач, и подменять одну другой без пересчёта нагрузок и фундамента нельзя.

Металлические опоры занимают наибольшую долю в современном городском строительстве. ГОСТ 32947-2014 структурирует металлическую опору освещения по нескольким признакам одновременно: по назначению — силовые и несиловые; по числу звеньев — одно-, двух- и трёхзвенные; по способу установки — прямостоечные (заглубляются в грунт непосредственно) и фланцевые (крепятся к закладной детали болтами); по форме сечения ствола — круглые (цилиндрические) и гранёные; по продольной форме — цилиндрические и конические.

Из реальной линейки по ГОСТ 32947-2014: силовая двухзвенная цилиндрическая опора имеет высоту над землёй 9 м при общей длине 12 м; силовая однозвенная фланцевая гранёная — 10 м над землёй при общей длине 13 м; в линейке присутствует несиловая однозвенная гранёная опора с высотой 4,0 м над землёй при общей длине 4,8 м. Помимо стальных, выпускаются композитные опоры: несиловая фланцевая 10 м и силовая прямостоечная 9 м. Металлическая опора освещения подтверждает соответствие по ГОСТ 32947-2014 — с испытаниями по прочности и антикоррозионной защите, которая проверяется по ГОСТ 32949.

В перечне типов опор освещения на первом месте стоят металлические — их делят дальше по назначению, количеству звеньев и форме ствола. В отдельную категорию выделяют силовые опоры: они рассчитаны на дополнительные нагрузки от воздушных проводов и длинных консолей с несколькими светильниками. Силовая опора проходит подтверждение по ГОСТ 32947-2014 с расчётом на увеличенные нагрузки и применяется там, где на одной стойке одновременно висят световая консоль, провода и, нередко, видеокамера или знак.

К типам опор освещения также относят железобетонные опоры — центрифугированные и вибрированные, конической, пирамидальной или цилиндрической формы ствола. Железобетонная опора закрывает задачи наружного освещения на магистралях, загородных трассах и в промышленных зонах: там ценят долговечность, стойкость к коррозии без дополнительных покрытий и низкую стоимость. Основание у таких опор, как правило, прямостоечное — стойка уходит в грунт на расчётную глубину, которая зависит от промерзания и несущей способности почвы.

Антикоррозионная защита — обязательный параметр для металлических опор. Раздел 6.1.5 ГОСТ 32947-2014 требует её наличия, а методы проверки закреплены в ГОСТ 32949. Производители опор освещения, работающие на объектах с подтверждением соответствия, обязаны предъявлять протоколы этих испытаний. Декоративная опора освещения для исторической застройки или парковых зон изготавливается по индивидуальным эскизам, однако прочностные требования и антикоррозионное покрытие от этого не снимаются — ветровая нагрузка действует на любую стойку независимо от её внешнего вида.

Высота опоры освещения и высота подвеса светильника

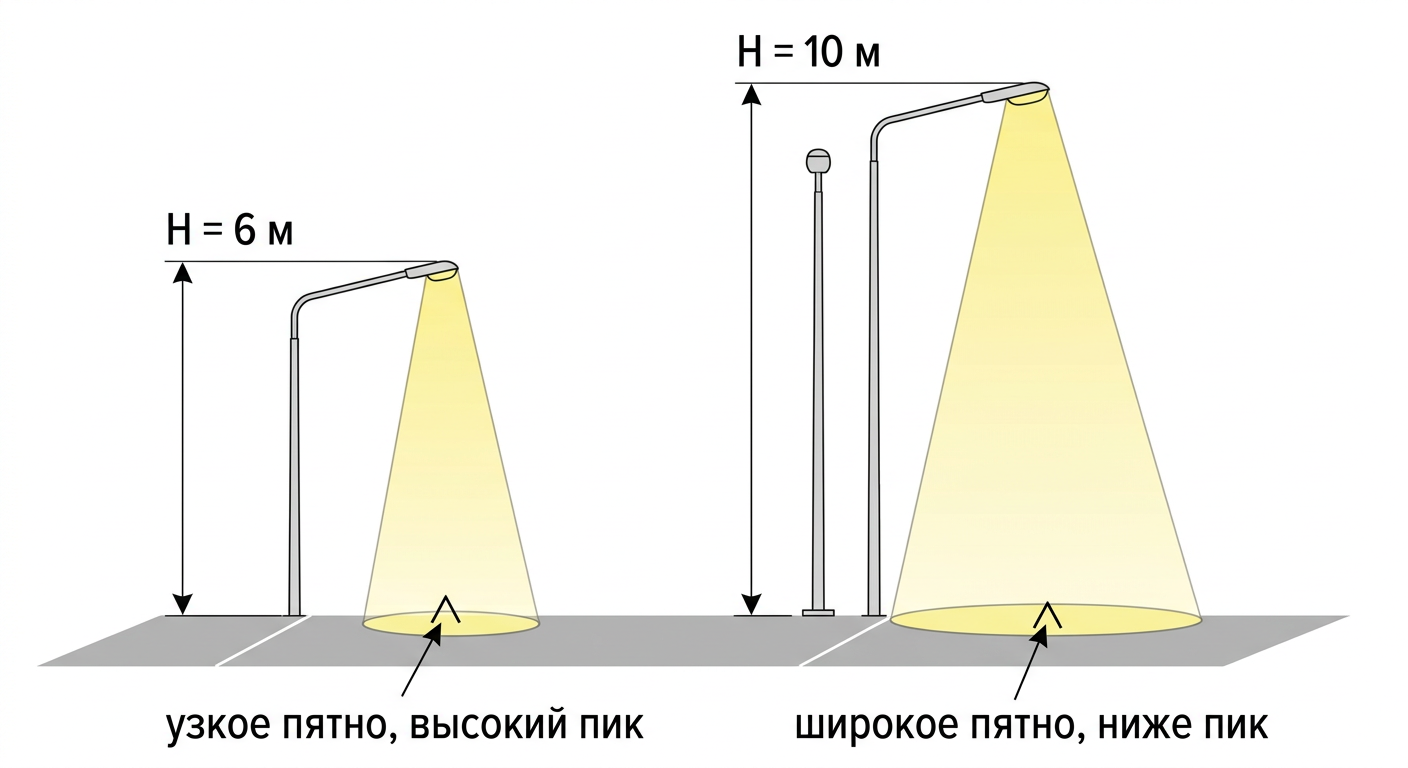

*С ростом высоты опоры световое пятно расширяется, а пиковая освещённость под опорой снижается.*

Высота опоры освещения — не самостоятельно выбираемый параметр, а результат трёх переменных: класса дороги, её ширины и нормируемой средней освещённости. Изменение любой из них тянет за собой пересмотр высоты.

Связь высоты с классом объекта и шириной дороги

Класс дороги определяет нормируемую освещённость, а через неё — и высоту опоры освещения. На практике для магистралей категории IА применяют опоры 12–15 м, для дорог IБ–II и ниже — 8–10 м; это типовые практические значения, сложившиеся в проектировании, а не жёсткое нормативное предписание конкретной высоты. На транспортных развязках в разных уровнях высота опор достигает 20 м и более; при этом высота установки светильника над верхним уровнем развязки — не ниже 10 м, а направление максимальной силы света — не более 65° от вертикали. В линейке ГОСТ 32947-2014 присутствует несиловая гранёная опора с высотой 4,0 м над землёй — один из типоразмеров, применяемых в том числе в малоинтенсивных зонах.

Ширина дороги задаёт зону, которую нужно накрыть светом, поэтому высота опоры освещения растёт вместе с числом полос. Узкий проезд перекрывается односторонней схемой с невысокими опорами; широкая магистраль требует двухрядной или шахматной расстановки с опорами большей высоты, иначе центральные полосы останутся тёмными.

Высота подвеса светильника

Высота опоры освещения напрямую задаёт высоту подвеса светильника: над землёй остаётся надземная часть стойки, а вылет консоли добавляет горизонтальное смещение точки подвеса относительно оси опоры. По типовым минимальным значениям, применяемым в практике проектирования: высота установки светильника над проезжей частью — не менее 6,5 м; на улицах с трамвайным движением — не ниже 8 м от головки рельса; с троллейбусным — не ниже 9 м. На мостах в парапетном исполнении высота подвеса составляет 0,9–1,3 м — принципиально другая геометрия, закрывающая специфическую задачу.

Влияние высоты на освещённость и равномерность

При одинаковом светильнике большая высота опоры освещения даёт более широкое световое пятно при меньшем пиковом значении освещённости под опорой. Освещённость территории перераспределяется: растёт равномерность, но снижается максимум. Это означает, что завышенная высота без соответствующей мощности светильника ведёт к провалу нормы по средней освещённости, а заниженная — к пересвету под опорой и тёмным участкам между ними.

Высота и шаг расстановки

Высота опоры освещения влияет на расстояние между опорами освещения через отношение L/H: чем выше опора, тем большее расстояние между опорами допустимо — но только в пределах значений L/H, установленных нормой. Выбор высоты подчинён нормам освещённости дорог — под конкретный уровень средней освещённости и её равномерность. Именно через высоту и отношение L/H проектировщик одновременно управляет и освещённостью, и экономикой проекта: больше шаг — меньше опор — меньше кабеля.

Расстояние между опорами и схема расстановки

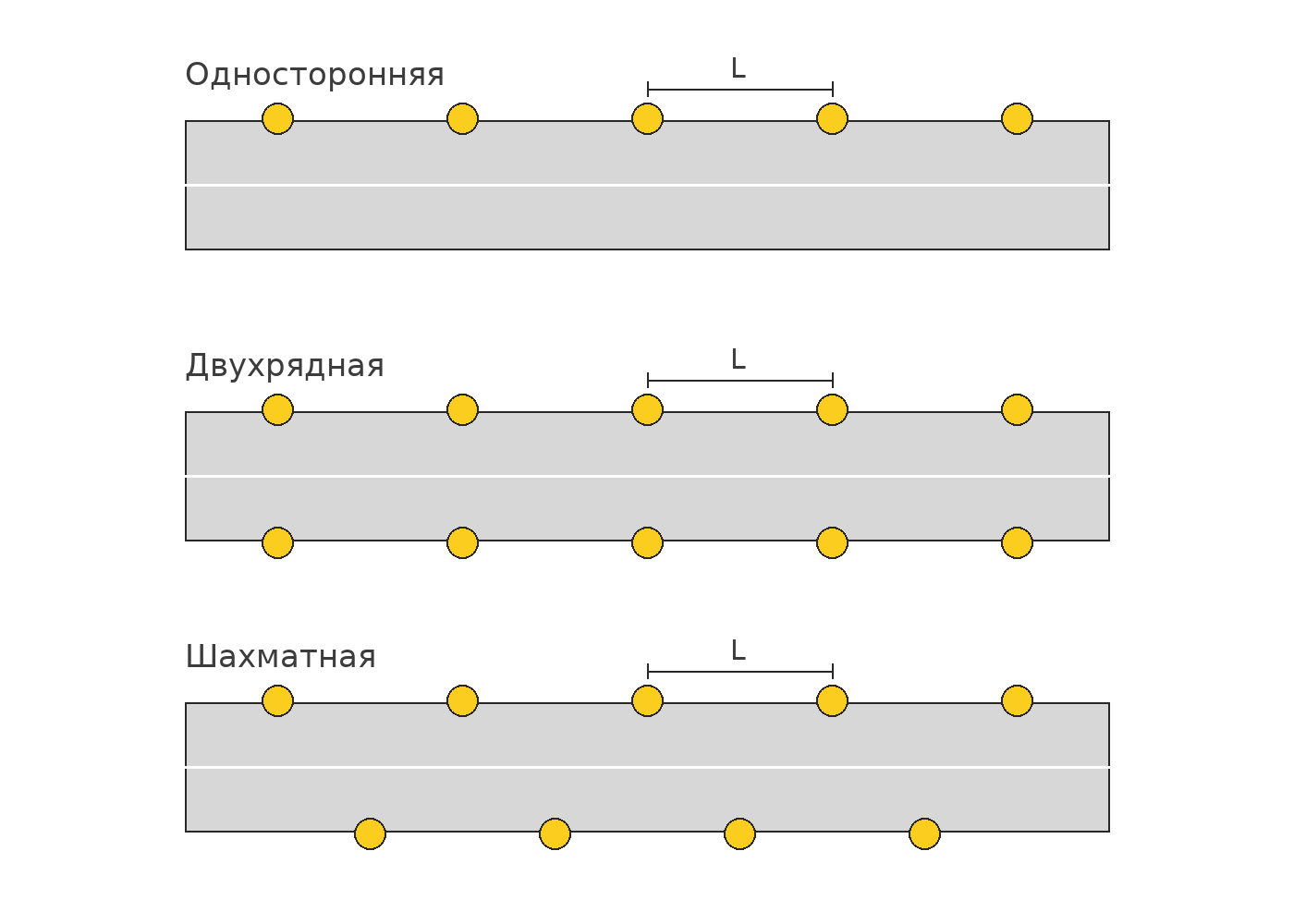

*Схема расстановки зависит от ширины дороги и допустимого отношения L/H.*

Расстояние между опорами освещения не назначают произвольно. Сначала фиксируют высоту опоры и тип оптики светильника, затем находят максимально допустимый шаг, который ограничен двумя условиями: нормируемой освещённостью из СП 52.13330 и отношением L/H.

Отношение L/H и практические значения шага

Расстояние между опорами освещения привязано к высоте опоры освещения через отношение L/H — практический ориентир проектировщиков, который не растёт произвольно. Для оптики типа «Ш» при односторонней или осевой расстановке L/H не превышает 3,0–3,5; при шахматной или двухрядной — 3,5–4,0.

Практические ориентиры шага расстановки опор освещения:

Городская улица общегородского значения с опорами 9–10 м — шаг 30–40 м при шахматной или двухрядной схеме.
Скоростная магистраль с опорами 10–12 м — шаг 35–50 м, двухрядная параллельная схема.
Внутриквартальный проезд — шаг 25–30 м.
При опоре 8 м: шаг 25–28 м при односторонней схеме и до 32 м при шахматной.
При опоре 10 м: шаг 30–35 м при односторонней и 35–40 м при шахматной.

Влияние класса дороги и ширины проезжей части

Расстояние между опорами освещения меняется по классам дороги: магистраль требует одного шага, городская улица — другого, внутриквартальный проезд — третьего. Класс дороги определяет нормируемую освещённость, а через неё — допустимый шаг.

Ширина дороги задаёт нагрузку по свету на каждую опору, поэтому расстояние между опорами освещения корректируется вместе со схемой размещения. Чем шире проезжая часть, тем сложнее схема расстановки: простая односторонняя уступает место шахматной или двухрядной. Одностороннее размещение опор допустимо, пока ширина проезда не превышает расчётный предел по оптике конкретного светильника.

Связь освещённости и шага

Нужная освещённость территории ограничивает расстояние между опорами освещения сверху: как только равномерность выходит за пределы норм СП 52.13330, шаг приходится сокращать. Предельный шаг вытекает из норм средней освещённости и равномерности СП 52.13330: как только расчёт их не выдерживает, шаг сокращают.

Порядок расчёта

Чтобы рассчитать расстояние между опорами, сначала фиксируют высоту опоры освещения и тип оптики, а затем ищут максимально допустимый шаг. Расчёт идёт в специализированном ПО: подбирают модель светильника, задают высоту и схему, проверяют среднюю освещённость и равномерность на расчётной поверхности. Если результат не укладывается в норму — сокращают шаг или увеличивают мощность светильника.

Как выбрать опору освещения под задачу

Выбрать опору освещения — значит последовательно пройти несколько обязательных шагов. Пропуск любого из них приводит к ошибкам, которые обнаруживаются уже после бетонирования фундамента.

Шаг 1. Определить тип территории и класс дороги

Чтобы выбрать опору освещения, начинают с определения класса дороги или типа территории: от этого зависят высота, допустимая нагрузка и, в итоге, тип опоры. Магистраль категории IА предполагает силовую опору высотой 12–15 м; для внутриквартальных проездов типична высота 6–8 м, для дворов — 4–6 м. Типы опор освещения здесь становятся не вопросом эстетики, а прямым следствием норматива.

Шаг 2. Установить требуемую освещённость

Требуемая освещённость территории — отправная точка, чтобы выбрать опору освещения: под неё считают мощность светильника, высоту и тип стойки. Завышенная требуемая освещённость ведёт к более высокой и, как правило, более тяжёлой опоре с большим вылетом консоли.

Шаг 3. Учесть ветровую нагрузку

Параметры ветрового воздействия берут из таблицы 11.1 СП 20.13330.2016. Нормативные значения ветрового давления по районам: Iа — 0,17 кПа, I — 0,23, II — 0,30, III — 0,38, IV — 0,48, V — 0,60, VI — 0,73, VII — 0,85 кПа. Для большинства типовых опор аэродинамический коэффициент принимается c ≈ 0,7. Ветровая нагрузка определяет требования к марке стали, толщине стенки ствола и диаметру фланца — параметры, которые производитель опор освещения закладывает в конструкцию и подтверждает испытаниями.

Шаг 4. Проверить производителя и документы

Надёжный производитель опор освещения подтверждает изделия по ГОСТ 32947-2014 — с испытаниями и полной технической документацией. Перед заказом нужно запросить сертификат соответствия, паспорт изделия с указанием расчётных нагрузок и гарантийные условия. Если производитель не может предъявить протоколы испытаний, от заказа лучше отказаться: проверить прочность стойки на объекте уже не получится.

Шаг 5. Оформить заявку и купить опору освещения

Нельзя купить опору освещения, пока не зафиксированы все параметры: тип, высота, способ крепления (фланец или прямостоечная), расчётная ветровая нагрузка и марка антикоррозионного покрытия. Прежде чем смонтировать опору, нужно убедиться в корректности выбора — иначе фундамент и кабельный ввод придётся переделывать, что обходится значительно дороже самой стойки.

Светильники, кронштейны и приборы, устанавливаемые на опоры

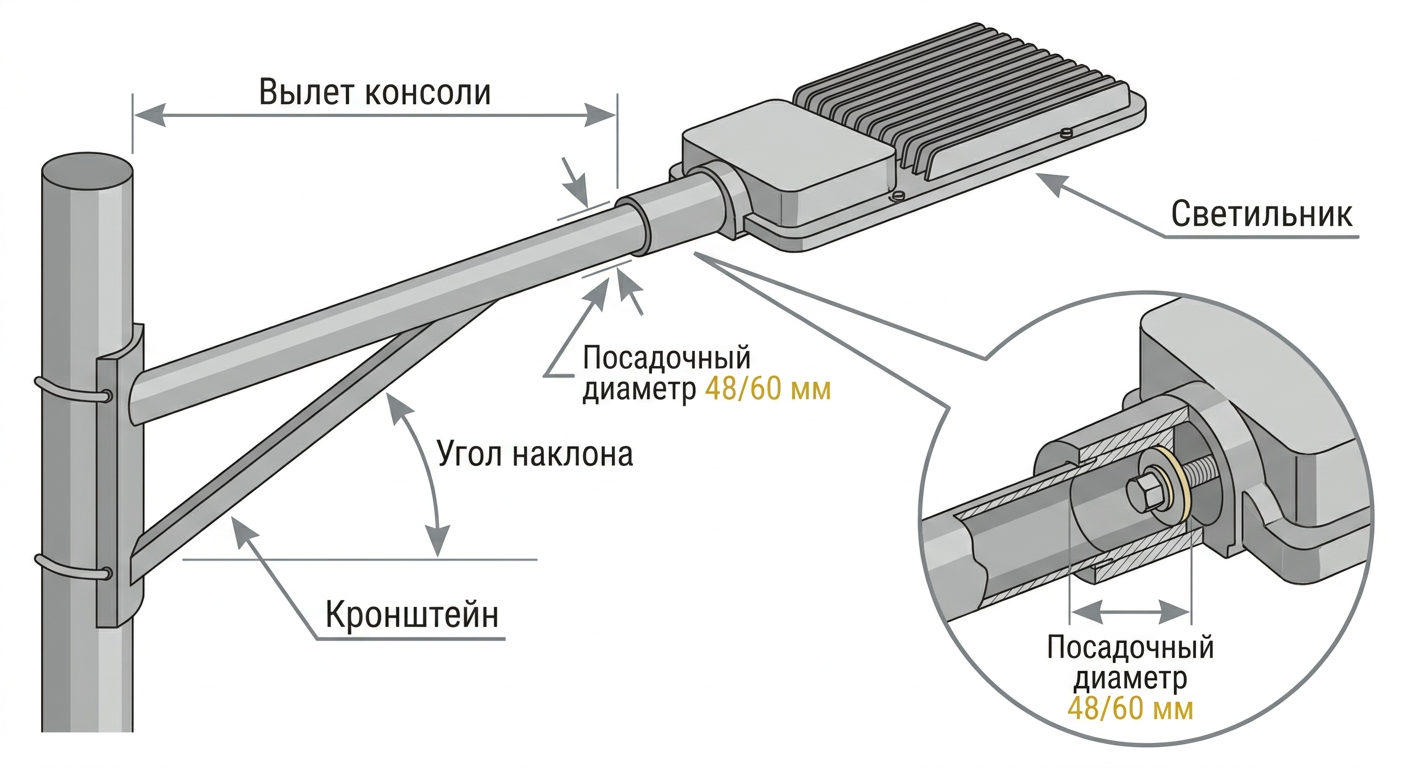

*Совместимость светильника и кронштейна определяется посадочным диаметром и допустимой нагрузкой.*

На опоре уличного освещения редко стоит один прибор без обвязки: стандартная схема — светильник плюс кронштейн, а иногда ещё камера или дорожный знак на той же стойке.

Консольный светильник и кронштейн

Консольный светильник монтируется на опоре уличного освещения через кронштейн — это базовая схема наружного освещения для улиц и дорог. Кронштейн для светильника — штатный элемент верха опоры: он задаёт вылет над проезжей частью и угол наклона светильника. Вылет и угол кронштейна прямо меняют высоту подвеса светильника, а с ней и границы освещаемой полосы. Длинная консоль смещает световое пятно к оси дороги; короткая удерживает его у края.

Совместимость консольного светильника и кронштейна определяется диаметром посадочного узла и допустимой нагрузкой: оба параметра указаны в паспорте изделия. Типовые посадочные диаметры — 48 и 60 мм, встречается 76 мм; конкретное значение сверяют по паспорту светильника и кронштейна, при несоответствии нужен переходник.

LED-исполнение как современный стандарт

LED-светильник — это современная реализация консольного светильника: тот же посадочный узел и вынос, но со светодиодной оптикой вместо натриевой или ртутной лампы. LED-светильник ставится на опоре уличного освещения по стандартной схеме и в большинстве случаев не требует замены стойки — достаточно заменить прибор и проверить допустимую нагрузку на кронштейн. Это упрощает модернизацию существующих сетей наружного освещения без замены фундаментов.

Дополнительные приборы

Для точечных задач — освещение территории склада, парковки, въездной группы, периметра объекта — на опоры уличного освещения вешают уличные прожекторы. Прожектор уличный отличается от консольного светильника направленностью пучка: он освещает конкретную зону, а не полосу дороги. Расчёт ведут отдельно, под требуемую освещённость конкретного участка, а мощность и угол раскрытия подбирают по паспортным данным прибора.

Высота подвеса светильника в комплекте с кронштейном на опоре уличного освещения всегда считается с учётом вылета: фактическая рабочая точка смещена горизонтально, и это смещение влияет на геометрию расчётной зоны. Игнорировать его нельзя — особенно при шахматной расстановке, где пятна соседних светильников должны перекрываться по норме.

Проектирование освещения улиц и дорог

Проектирование освещения начинается не с выбора светильника и не с подбора опоры — оно начинается с исходных данных.

Исходные данные: класс дороги и нормируемые значения

Проектировщик сначала определяет класс дороги, её ширину, интенсивность движения и действующие нормы освещённости дорог: именно они задают целевые значения средней яркости и освещённости. Класс дороги прямо определяет нормы освещённости: категория А, Б, В получают разные целевые значения средней яркости и освещённости покрытия. Для дорог класса А — средняя яркость покрытия 5 кд/м² при равномерности 0,7.

Для проездов на территориях предприятий нормы зависят от интенсивности движения: 3 лк при более 100 единиц транспорта в час, 2 лк — при 20–100, 1 лк — при менее 20. Для развязок в разных уровнях высота установки светильника над верхним уровнем развязки — не ниже 10 м при опорах 20 м и более, а направление максимальной силы света — не более 65° от вертикали.

Расчёт высоты опоры и расстояния между опорами

Чтобы спроектировать освещение, сначала рассчитывают высоту опоры под класс дороги и требуемую освещённость, определив класс дороги (он задаёт минимально допустимую высоту установки) и ширину дороги (чем шире полоса, тем большая высота или сложнее схема расстановки). Порядок расчёта шага между опорами описан в разделе о расстановке; расчёт ведут в специализированном ПО с проверкой средней освещённости и равномерности.

Типичные ошибки

Пересвет одних участков и провалы освещённости на других возникают из-за неверно выбранного отношения L/H: шаг оказывается слишком большим для выбранной высоты и оптики. Перерасход электроэнергии — следствие завышенной мощности светильника, которую выбирают «с запасом» вместо точного расчёта. Оба дефекта выявляются светотехническим расчётом до монтажа, а не после. Контроль соответствия нормам — часть рабочей документации, а не опциональный этап.

Любое проектирование освещения опирается на нормы освещённости дорог: они задают целевые значения средней освещённости и равномерности, без которых расчёт не имеет критерия проверки.

Монтаж опор и установка светильников на столбах

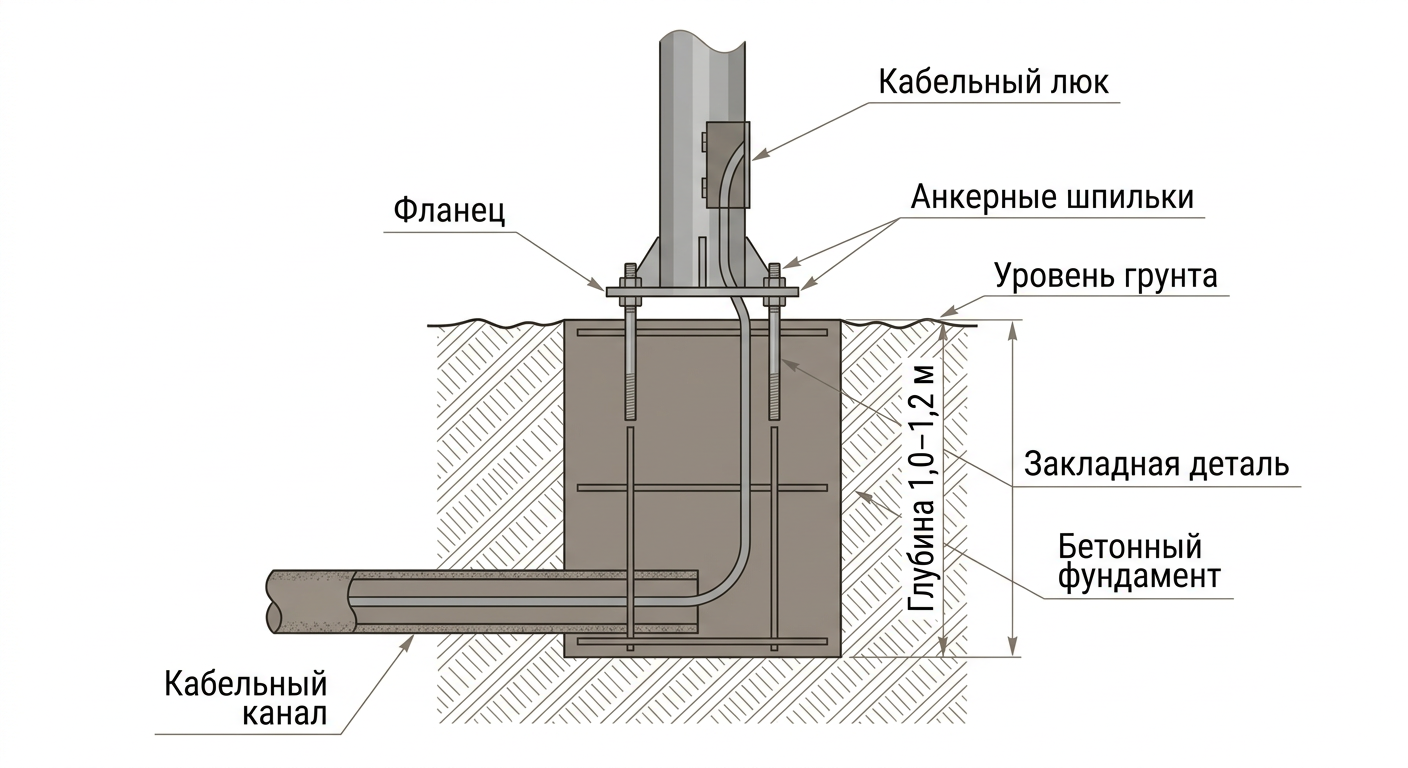

*Фундамент с закладной деталью и кабельным каналом — основа монтажа фланцевой опоры.*

Монтаж начинается с фундамента, а не со стойки — и это принципиально влияет на последовательность всех последующих работ.

Фундамент и закладная деталь

Под закладную деталь фланцевой опоры отрывают котлован глубиной обычно 1,0–1,2 м и более; точную глубину задаёт проект с учётом местной глубины промерзания и несущей способности грунта. Основание проектируют с учётом несущей способности грунта и расчётных нагрузок на опору. В закладной детали заранее предусмотрен кабельный канал — кабель должен зайти в стойку через нижний люк без резких перегибов. После заливки бетона выдерживают технологическое время набора прочности.

Установка опоры и электрическая часть

Любые работы по монтажу опоры выполняются в рамках ПУЭ: заземление, защита от прикосновения, коммутация — всё регламентировано. Последовательность такая: сначала поднимают стойку, заводят кабель через нижний люк, выполняют заземление и защитные меры по ПУЭ. Электрическую часть проверяют дважды: ввод и заземление — до подъёма кронштейна и светильника, всю цепь — после подключения прибора.

Кронштейн и светильник

Нельзя установить фонарь на столбе, пока не смонтирована опора с проверенным кабельным вводом. Чтобы установить фонарь на столбе, нужен подходящий кронштейн для светильника — по диаметру посадочного узла, длине выноса и допустимой нагрузке. Несоответствие по нагрузке недопустимо: паспортная нагрузка кронштейна должна перекрывать фактическую массу светильника с учётом ветровой составляющей.

Кабель фиксируют внутри ствола; снаружи провода не прокладывают. Итоговую проверку сопротивления изоляции и цепи заземления после подключения светильника документируют в исполнительной документации.

Допуски и безопасность

Монтажник освещения выполняет работы с группой допуска по электробезопасности, соответствующей виду работ и напряжению установки, согласно ПУЭ и правилам по охране труда. Безопасность при монтаже обеспечивается проектом производства работ (ППР) и нарядом-допуском. Подключение выполняет персонал с допуском — это требование правил охраны труда при эксплуатации электроустановок, а не рекомендация.

Опоры и светильники для частной территории: участок, парковка, вход в офис

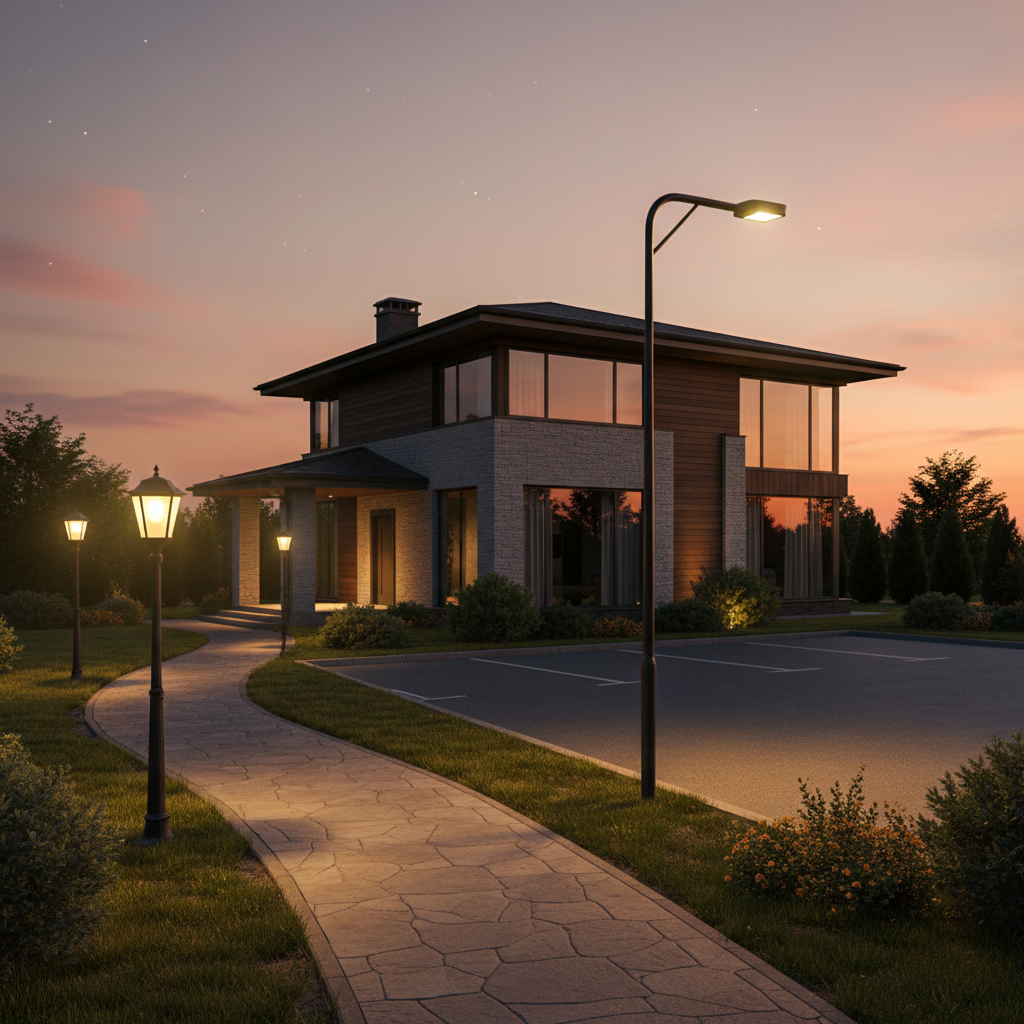

*На частной территории высота опоры выбирается соразмерно зоне, а не по дорожным нормам.*

Освещение частной территории отличается от дорожного по трём параметрам сразу: масштаб освещаемой зоны, задачи освещения и ограничения по высоте и мощности.

По масштабу — не километры проезжей части, а десятки метров: участок при доме, садовые дорожки, парковка на несколько машин, ступени у входа в офис или магазин. По задачам — не средняя яркость покрытия для транспортного потока, а безопасное перемещение человека по территории, ориентация у входной группы и комфортная среда без слепящего пятна. По ограничениям — слишком высокая опора уличного освещения и мощный светильник на частном участке дают засветку окон и неприятный контраст; высоту здесь выбирают соразмерно зоне, а не по дорожным нормам для магистралей.

Нормы дорожного освещения к частной территории напрямую не применяются, поэтому ориентир — паспорт модели и задачи конкретной зоны. Конкретную высоту опоры берут из паспорта конкретной модели, а не из нормативов для категории IА или IБ — в отличие от дорожных объектов, где высота жёстко задана классом дороги.

На участке при доме дорожки подсвечивает садово-парковый фонарь на столбе — цельная связка декоративной стойки и плафона, рассчитанная на невысокую установку. Свет направлен вниз и в стороны, а не вертикально вверх, высота соразмерна пешеходной зоне. Там, где нужен мягкий акцентирующий свет у клумбы или зоны отдыха, применяют напольный ландшафтный светильник на невысокой опоре — без дальнего заброса, без засветки соседей.

Для парковки и въездной зоны частного домовладения или у входа в коммерческое здание применяется консольный светильник на невысокой опоре — тот же прибор, что на городской улице, но на стойке, соразмерной территории. Кронштейн для светильника здесь играет ту же роль: задаёт вылет и наклон, смещает световое пятно на нужную зону. На периметре территории фонарный столб с прожектором закрывает задачи безопасности — видеонаблюдение и освещение въездных ворот.

Каталог donplafon.ru включает консольные уличные светильники, садово-парковые фонари на столб, фонарные столбы и ландшафтные приборы на низкой опоре — именно те типы, которые применяются для описанных сценариев.

Выбор здесь опирается на паспортные данные модели, соответствие прибора условиям эксплуатации (IP-класс, диапазон рабочих температур) и здравый расчёт нужной освещённости. Завышать мощность ради «запаса» нет смысла — это засветка соседей и лишний расход электроэнергии.

Частые вопросы

Где купить столбы для уличных фонарей и что нужно знать перед покупкой?

Перед покупкой фиксируют три параметра: тип территории (дорога, двор, частный участок), расчётную высоту опоры и ветровой район по таблице 11.1 СП 20.13330.2016 — именно они определяют марку стали, толщину стенки и способ крепления (фланец или прямостоечная). Для объектов с обязательным подтверждением соответствия запрашивают сертификат на опору и протоколы испытаний по ГОСТ 32947-2014. Каталог donplafon.ru позволяет подобрать уличные столбы и светильники под конкретные параметры проекта. Покупку оформляют только после того, как все параметры зафиксированы: переделка фундамента под другой тип крепления обходится дороже самой стойки.

Какие столбы освещения ставят на улице и чем они отличаются от обычных опор?

Уличные столбы освещения — силовые или несиловые опоры: в линейке ГОСТ 32947-2014 присутствуют несиловые гранёные опоры от 4 м над землёй; на практике для дорог IБ–II и ниже применяют 8–10 м, для магистралей IА — 12–15 м, на развязках — 20 м и более. От временных и садовых стоек их отличают кабельный ввод внутри ствола, антикоррозионное покрытие с подтверждёнными испытаниями и конструктивный расчёт на ветровую нагрузку по СП 20.13330. По форме ствола выпускают конические, гранёные и цилиндрические опоры, по материалу — стальные и железобетонные стойки.

Какие фонари ставят на уличные опоры и как правильно их подобрать?

Тип светильника выбирают под класс дороги и высоту подвеса: для магистралей — консольный LED с кривой силы света типа «Ш» или «Д», для дворов и парков — приборы с КСС типа «Г» или декоративные фонари. Мощность устанавливают по светотехническому расчёту под нормируемую освещённость из СП 52.13330 — конкретные ватты без расчёта не назначают. Совместимость светильника и кронштейна проверяют по посадочному диаметру и допустимой нагрузке из паспорта изделия; угол наклона кронштейна задаёт смещение светового пятна относительно оси опоры.

Какие опоры освещения используются для дороги?

Для автомобильных дорог применяют металлические конические или гранёные опоры: на практике 8–10 м для дорог IБ–II и ниже, 12–15 м для магистралей IА, на транспортных развязках — 20 м и более при высоте установки светильника не ниже 10 м от верхнего уровня. Класс дороги определяет минимальную высоту установки, схему расстановки опор и нормируемую освещённость покрытия. Для дорог категории А средняя яркость покрытия составляет 5 кд/м² при равномерности 0,7 — под эти параметры и подбирают опору с соответствующей высотой и оптику светильника.
