Профиль для светодиодной ленты: виды, выбор и монтаж

Алюминиевый профиль для светодиодной ленты — это металлический корпус, который одновременно отводит тепло от платы, защищает её от механических повреждений и формирует аккуратную световую линию. Выбор зависит от трёх параметров: поверхность и способ монтажа определяют вид профиля; ширина ленты задаёт минимальную ширину паза; мощность ленты и условия эксплуатации влияют на глубину корпуса, тип рассеивателя и необходимость герметичных заглушек. Каждый из этих параметров разобран ниже с конкретными цифрами и условиями.

Алюминиевый профиль для светодиодной ленты: назначение и устройство

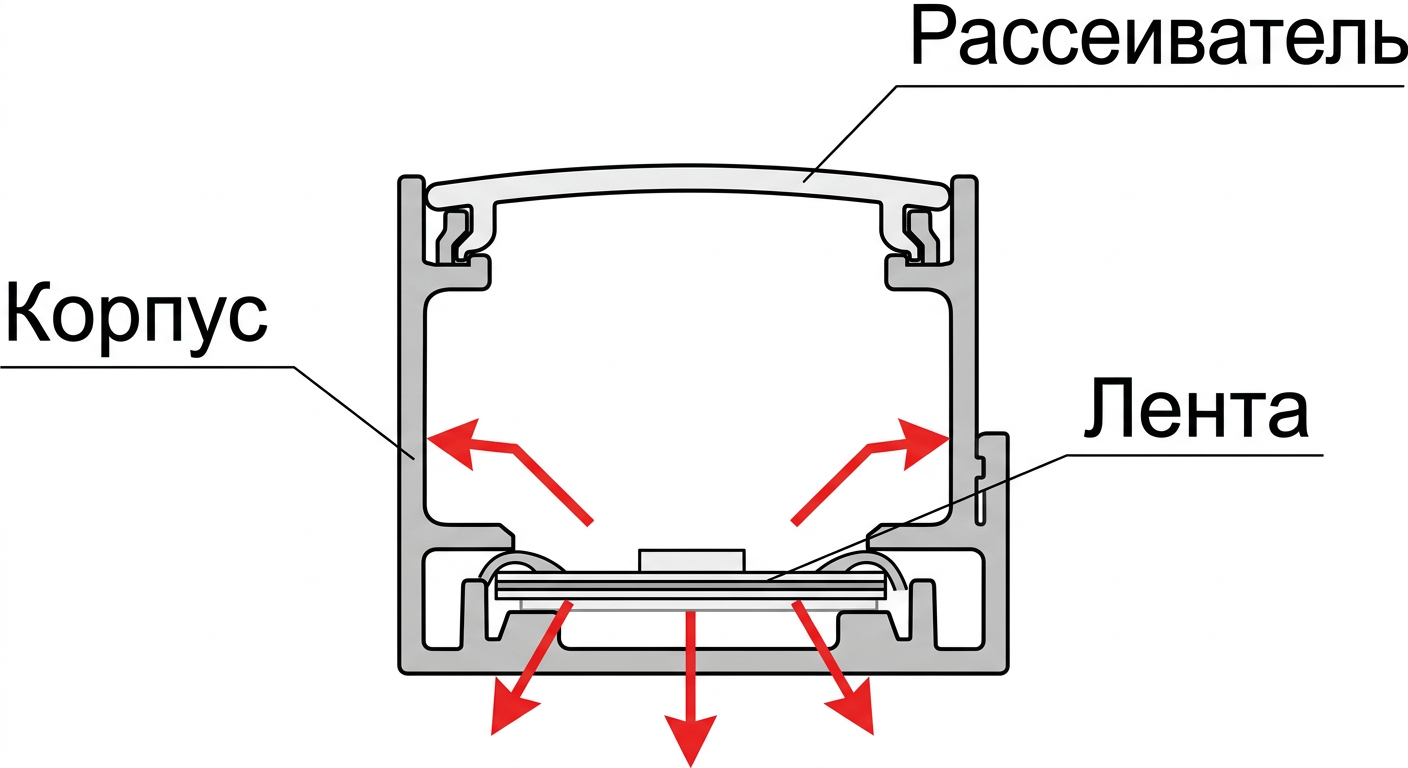

Алюминиевый профиль для светодиодной ленты состоит из вытянутого корпуса с продольным пазом, в который укладывают гибкую плату. По всей длине корпуса этот паз удерживает ленту клейкой основой к металлу — так лента прилегает плотно и сохраняет прямую геометрию без провисаний. Снаружи паз закрывается рассеивателем, торцы — заглушками.

Материал корпуса: анодированный алюминий

Корпус делают из анодированного алюминия — металла с защитным оксидным слоем Al₂O₃, нанесённым электрохимически. Оксидный слой повышает стойкость поверхности к царапинам и влаге и может быть бесцветным, серебристым или окрашенным — чёрный и белый встречаются чаще всего в декоративных сериях. Анодированный алюминий практичнее крашеного: покрытие не облезает. Сам металл лёгкий, хотя вес хлыста зависит от сечения: массивные радиаторные профили заметно тяжелее узких.

За счёт высокой теплопроводности анодированный алюминий переносит тепло от светодиодов на стенки и полки корпуса, откуда оно рассеивается в воздух. Алюминий проводит тепло в сотни раз лучше типовых пластиков, поэтому два корпуса одинаковой формы — металлический и пластиковый — ведут себя принципиально по-разному.

Теплоотвод как основная функция

Алюминиевый профиль для светодиодной ленты работает как радиатор: он забирает тепло с контактной площадки платы и распределяет его по всей длине корпуса. Это напрямую влияет на ресурс светодиодной ленты — чем ниже рабочая температура платы, тем медленнее деградируют кристаллы и тем дольше лента сохраняет первоначальную яркость. Допустимый температурный режим производитель указывает в паспорте ленты. Практический ориентир: если плата нагревается выше примерно 60 °C, теплоотвод недостаточен, и кристаллы стареют быстрее заявленного срока.

Для маломощных лент (порядка 4,8–7,2 Вт/м) корпус всё равно полезен — он защищает плату и фиксирует геометрию. Но для лент от 9,6 Вт/м и выше алюминиевый профиль нужен, чтобы удержать заявленный производителем температурный режим: без теплоотвода плата может выйти за допустимую температуру — точные условия монтажа указаны в паспорте конкретной ленты.

Паз для ленты и роль пластикового аналога

Ширина паза чуть больше ширины ленты — это обеспечивает плотное прилегание без усилий и без перекоса. Глубина паза при этом оставляет зазор над лентой для рассеивателя.

Пластиковый профиль внешне похож на алюминиевый, но выполняет только две функции из трёх: защищает плату и скрывает отдельные диоды. Тепло он не отводит — полимер слишком плохо проводит его по сравнению с металлом. Для декоративной подсветки с маломощной лентой это допустимо; для лент от 9,6 Вт/м пластиковый корпус — не замена алюминиевому.

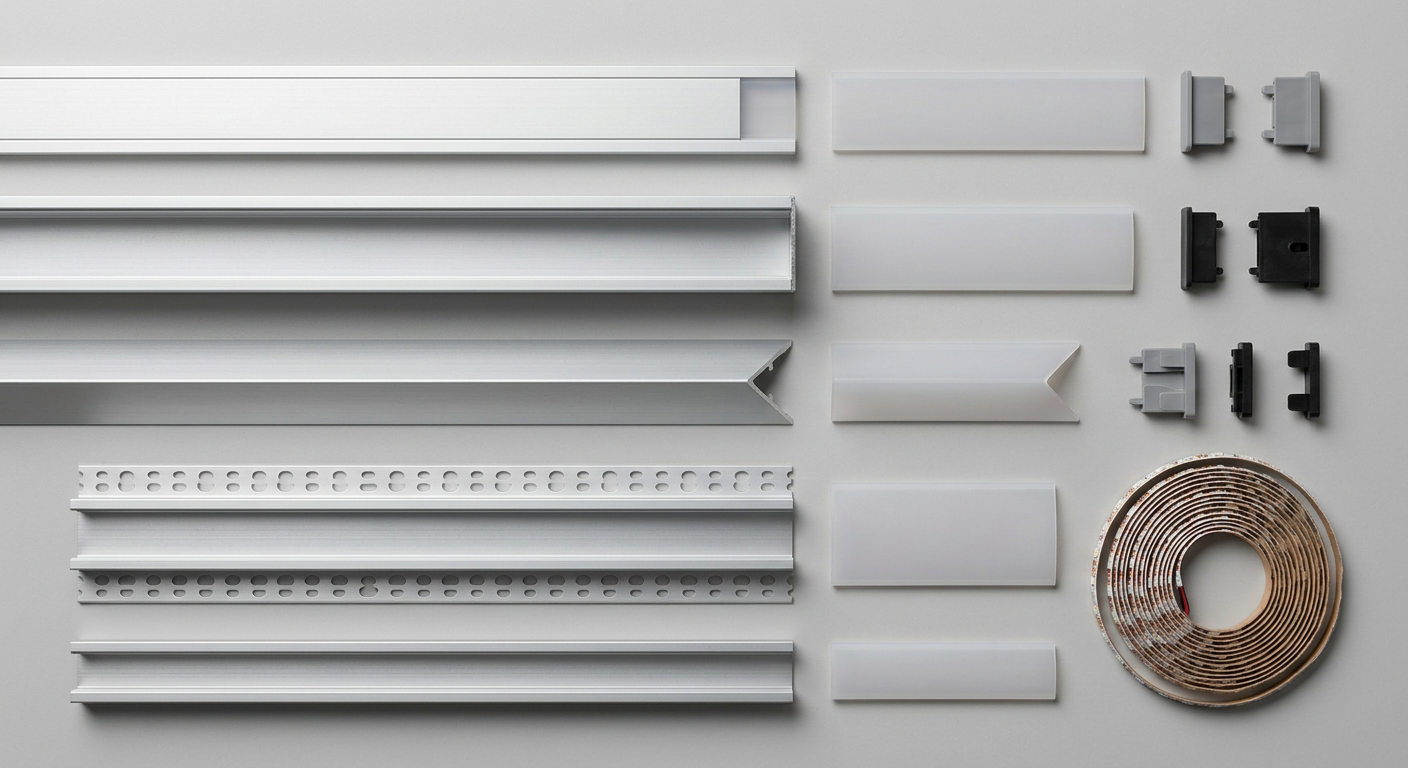

Виды алюминиевых профилей для LED ленты

Все виды профилей различаются по форме сечения, способу крепления к поверхности и сцене применения. Производители — Arlight, Feron, Apeyron и другие — выпускают хлысты чаще всего длиной 2000 и 3000 мм; встречаются серии по 1000 мм и до 6000 мм, но это не правило, а конкретная позиция в каталоге.

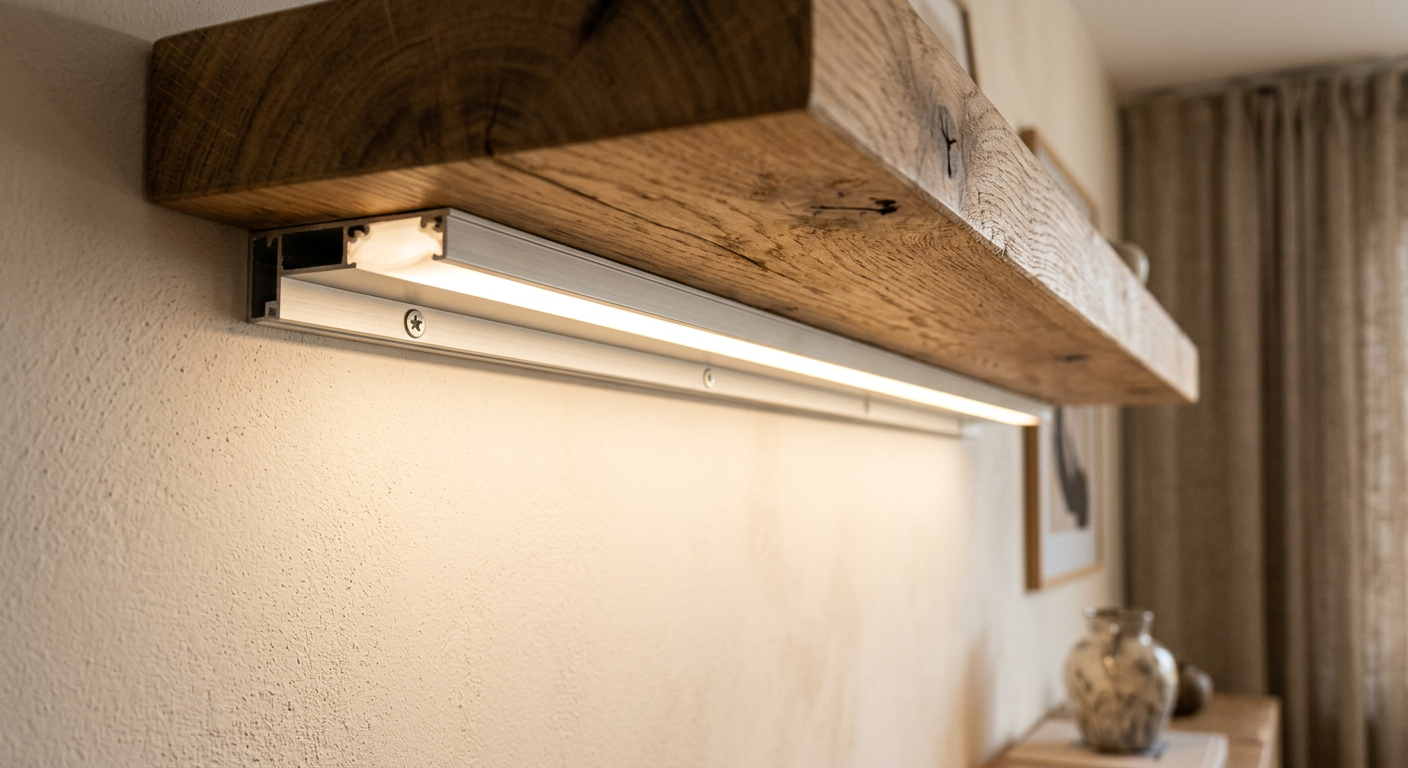

Накладной профиль

В видах профилей первым идёт накладной — его просто прикручивают сверху на любую ровную поверхность: стену, потолок, торец мебельного фасада. Он самый простой в монтаже: корпус прикладывают по разметке и фиксируют саморезами через отверстия в основании или через крепёжные клипсы. Минус — корпус остаётся заметен снаружи, поэтому внешний вид профиля и его цвет имеют значение. Среди накладных моделей есть узкие плоские корпусы под ленту 8–10 мм шириной и более широкие с глубоким пазом под мощные ленты или двухрядные сборки.

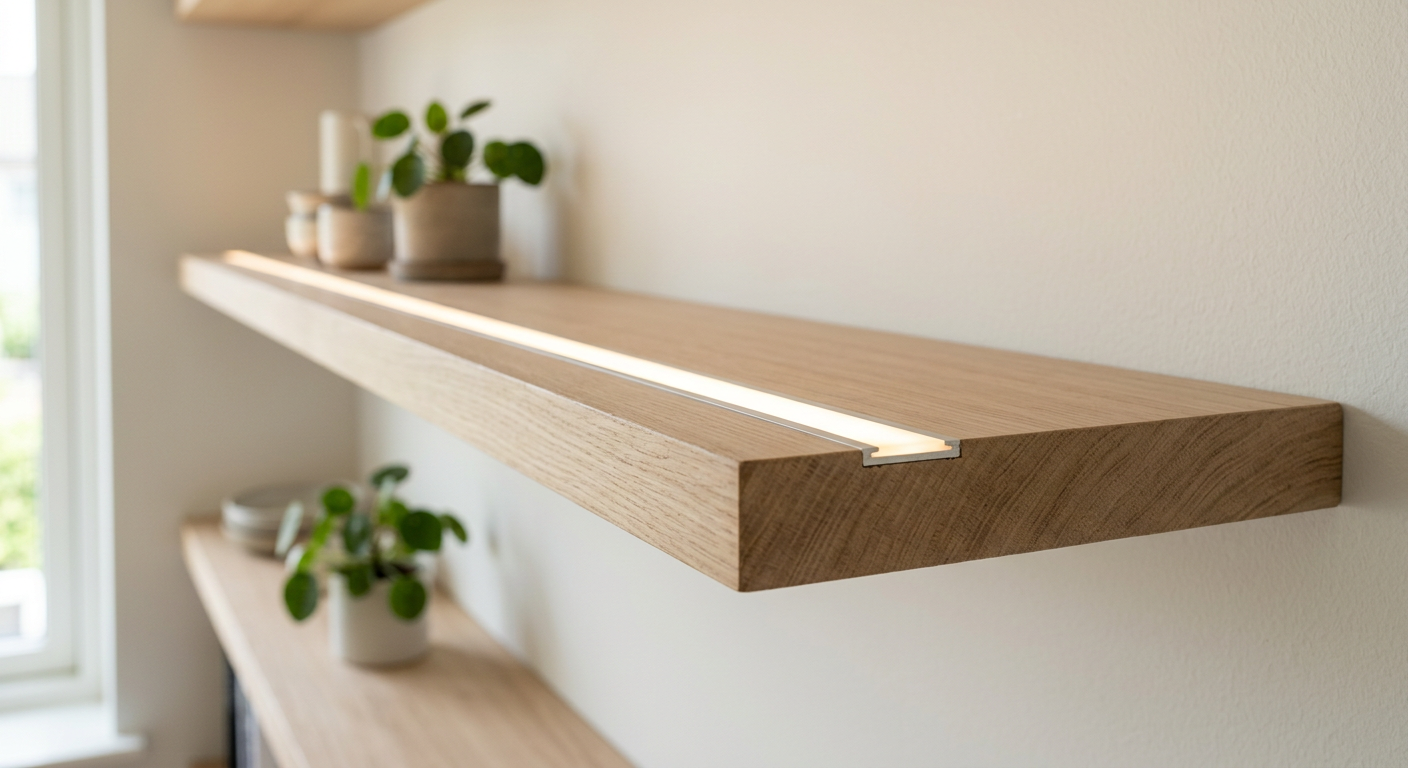

Встраиваемый (врезной) профиль

Виды профилей объединяют также встраиваемый, который утапливают заподлицо с поверхностью: в дереве, МДФ или ГКЛ фрезеруют паз нужной ширины и глубины, корпус вставляют так, чтобы его верхняя плоскость сравнялась с финишной отделкой. После установки снаружи видна только полоса рассеивателя — сам корпус скрыт. Это делает встраиваемый вариант предпочтительным там, где важен минималистичный вид: ниши в мебели, полки, подступенки.

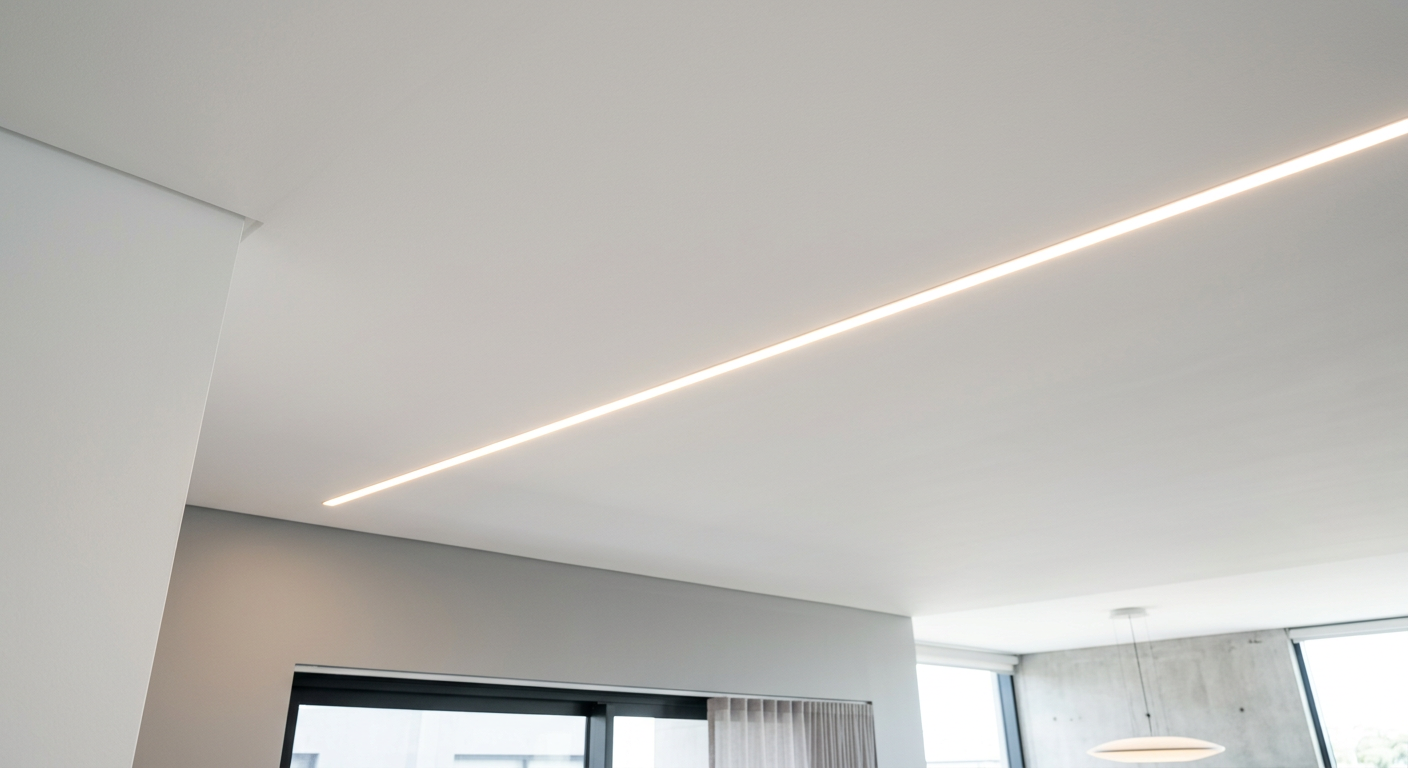

Профиль под гипсокартон

Профиль под гипсокартон относится к семейству встраиваемых профилей и отличается широкими перфорированными боковыми полками: их заводят под слой шпаклёвки ГКЛ, и после финишной отделки корпус полностью скрыт в плоскости стены или потолка. Монтируют его до шпаклёвки — иначе создать аккуратный стык уже не получится. Засверливают полки или прикручивают корпус к каркасу, затем шпаклюют поверхность заподлицо с верхней гранью профиля.

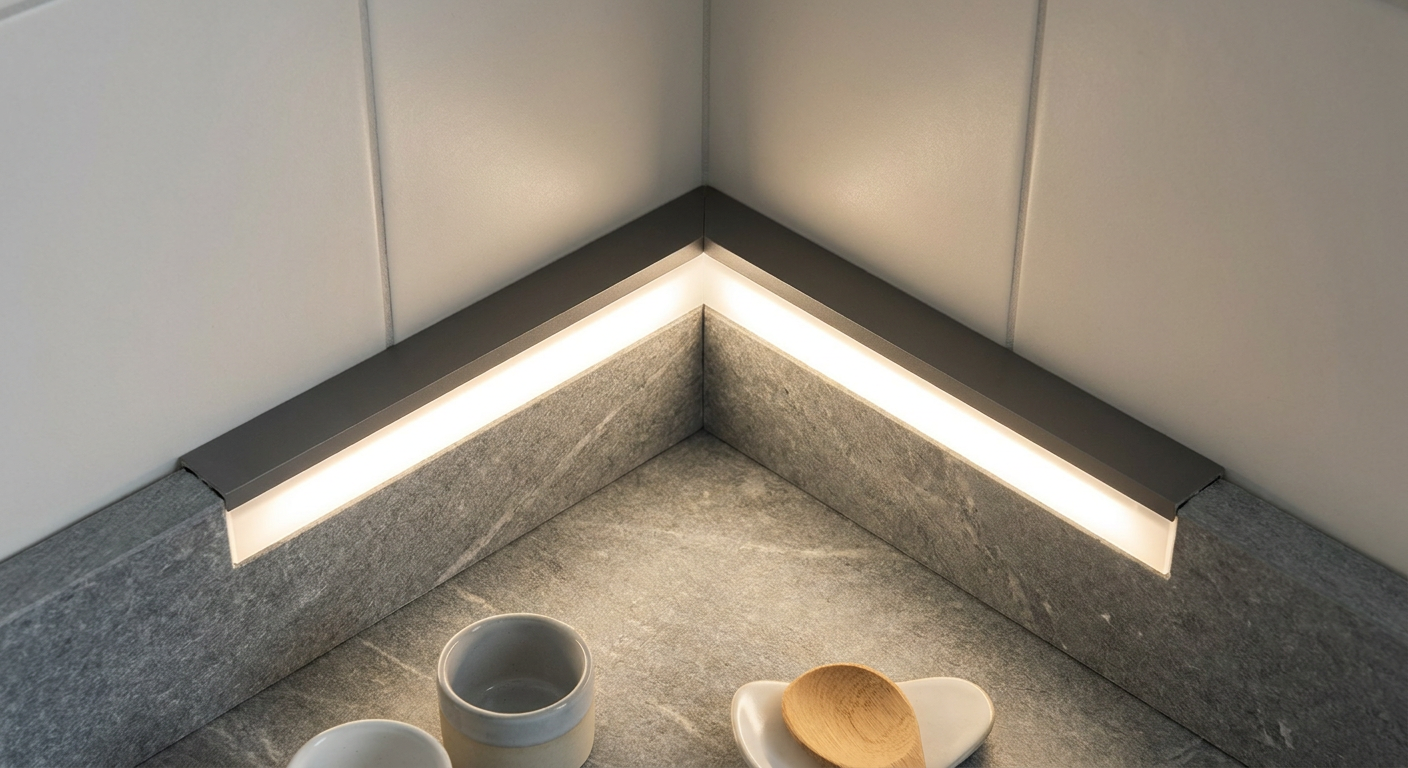

Угловой профиль

К видам профилей относится угловой — с сечением под 45° или 90°. Он встаёт в стык двух плоскостей: в угол между столешницей и фартуком, на внутреннее ребро шкафа, под нависающую полку. Паз расположен так, что луч от ленты идёт под углом к обеим поверхностям — подсветка получается направленной, без прямого блика. Типовые размеры — 22×6 мм при длине 2000 мм под ленту шириной до 10 мм; конкретные параметры зависят от серии.

Подвесной и потолочный профиль

В видах профилей выделяют потолочный — конструкции с полкой или монтажной скобой, рассчитанные на крепление к плоскости перекрытия. Подвесной вариант удерживается на тросах или кронштейнах и образует световую линию в воздухе. Для натяжных потолков выпускают отдельный профиль для натяжного потолка — с посадочным местом под гарпун полотна; его ставят вместе с багетом, до натяжки. Парящий потолок с использованием таких профилей — тема отдельного материала.

Гибкий профиль

Гибкий профиль позволяет огибать радиусные поверхности: арки, скруглённые ниши, изогнутые фасады. Корпус выполнен из более мягкого алюминиевого сплава или с продольными насечками, которые дают возможность изгибать хлыст в нужную сторону без излома. Минимальный радиус изгиба указан в паспорте серии.

Профиль под плитку и штукатурку

Для влажных зон и оштукатуренных стен выпускают профили с широкими полками под затирку или штукатурный слой — похожая логика, что у профиля под гипсокартон, но с иными пропорциями полок. Подбор под влажные помещения разобран в разделе о выборе профиля.

Профиль-плинтус

В видах профилей входит и профиль-плинтус — изделие двойного назначения: декоративная планка у основания стены и корпус для ленты одновременно. Подробно эта тема раскрыта в отдельной статье о плинтусе с подсветкой.

Сравнение видов профилей и их применение

Сравнение видов профилей наглядно показывает, что выбор между ними — это прежде всего вопрос сцены и допустимой трудоёмкости монтажа.

Тип профиля	Поверхность	Трудоёмкость монтажа	Видимость корпуса	Типовая сцена
Накладной	Любая ровная	Низкая	Корпус виден	Стена, потолок, торец мебели
Встраиваемый	Дерево, МДФ (фрезерованный паз)	Средняя	Только рассеиватель	Полки, ниши, подступенки
Под гипсокартон	ГКЛ-поверхность (до шпаклёвки)	Высокая	Только световая линия	Стены и потолки из ГКЛ
Угловой	Стык двух плоскостей	Низкая–средняя	Корпус частично виден	Кухонный фартук, шкафы, полки
Подвесной/потолочный	Перекрытие (через кронштейны)	Средняя	Корпус виден снизу	Световые линии на потолке
Гибкий	Радиусные поверхности	Средняя	Корпус виден	Арки, скруглённые ниши
Профиль-плинтус	Основание стены	Низкая	Частично виден	Напольная подсветка

При выборе между накладным профилем и встраиваемым профилем отталкиваются от того, нужна ли подсветка на поверхности или скрытая. Накладной монтируется быстро, не требует фрезерования, но корпус остаётся на виду — его форма и цвет становятся частью интерьера. Встраиваемый даёт чистый результат, однако требует точного паза: ошибка в размере фрезерования выправляется сложнее, чем смещение накладного хлыста.

Профиль под гипсокартон, в отличие от накладного профиля, заводится под слой шпаклёвки и после отделки заметен только световой линией — корпус полностью уходит в плоскость. Такой результат невозможно получить накладным вариантом без дополнительной отделки рёбер.

Рассеиватель и равномерное свечение LED ленты

Рассеиватель — съёмная полупрозрачная крышка, которая крепится к профилю. В разных сериях способ фиксации различается: одни рассеиватели защёлкиваются в боковые пазы корпуса, другие вдвигаются с торца по направляющим пазам. Алюминиевый профиль для светодиодной ленты комплектуется рассеивателем в большинстве серий; у некоторых накладных моделей его докупают отдельно.

Как рассеиватель формирует равномерное свечение

Светодиодная лента состоит из отдельных SMD-компонентов: у ленты на 30 диодов на метр средний шаг между ними около 33 мм, на 60 диодов — около 17 мм, на 120 диодов — около 8 мм. Без рассеивателя каждый диод виден как отдельная точка, особенно на близком расстоянии. Рассеиватель преломляет лучи от каждого источника и смешивает их, превращая прерывистый ряд точек в равномерное свечение по всей длине полосы. Чем больше шаг между диодами, тем важнее матовый рассеиватель — прозрачный точки не скроет.

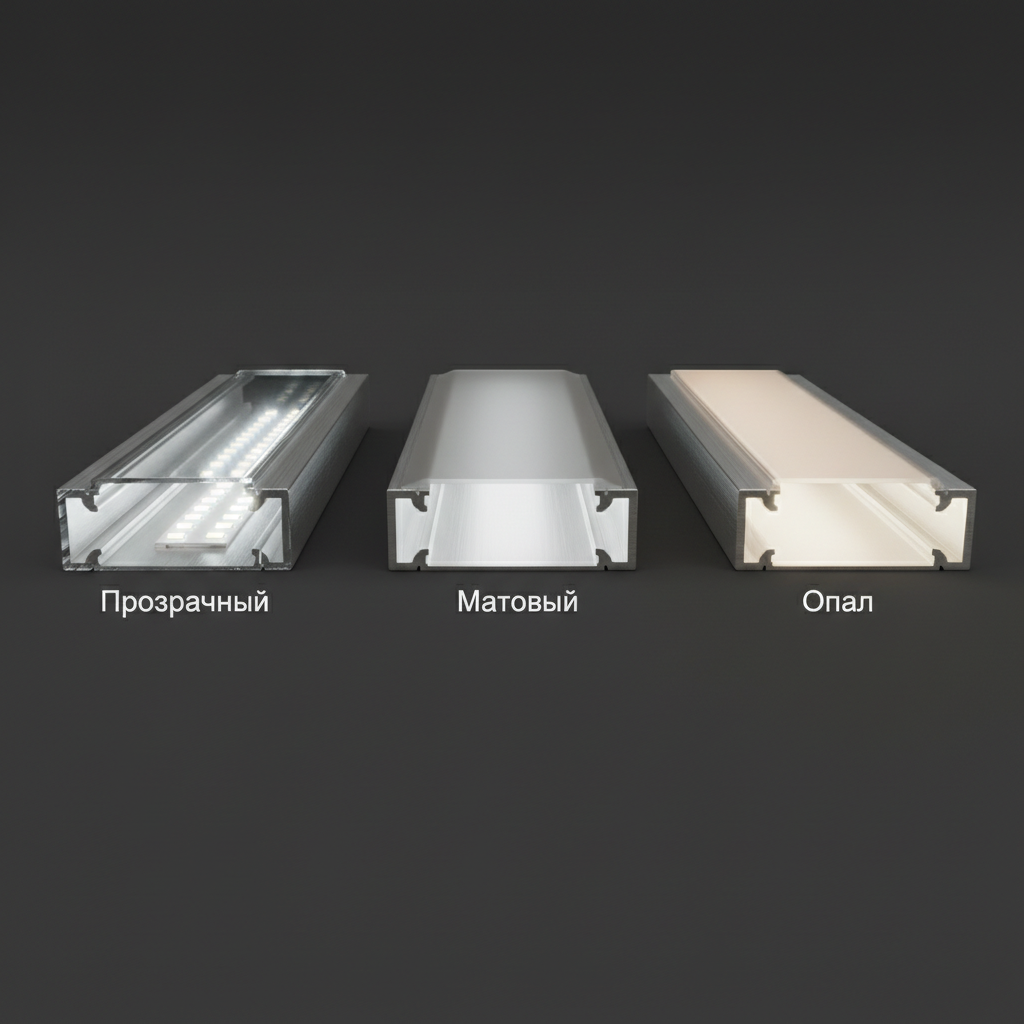

Матовый, прозрачный, опал: что выбрать

Выбор крышки меняет то, как светодиодная лента воспринимается глазом. Прозрачный рассеиватель сохраняет максимум яркости, но при близком взгляде отдельные источники остаются видны. Матовый скрывает диоды и даёт более мягкий свет, при этом заметно снижает световой поток по сравнению с прозрачным. Опаловый обычно самый плотный из трёх: лучше скрывает диоды, но и света забирает больше. Сколько именно света теряется в каждом случае — указывают в паспорте рассеивателя.

Рассеиватель во встраиваемых профилях

Встраиваемый профиль рассчитан на установку с рассеивателем, который в таком случае выполняет ещё одну роль — защищает светящуюся линию от пыли и случайных прикосновений. У встраиваемых серий рассеиватель обычно входит в базовый комплект вместе с заглушками; докупать его отдельно приходится только при замене или нестандартной длине хлыста.

Как выбрать алюминиевый профиль для светодиодной ленты

Шаг 1. Определить вид по поверхности и задаче

Перебирают виды профилей и под сцену подбирают подходящую форму: накладной — для быстрой установки на готовую поверхность, встраиваемый — для скрытой подсветки в МДФ или дереве, профиль под гипсокартон — для монтажа в ГКЛ-конструкцию до шпаклёвки, угловой — в стыки плоскостей.

Шаг 2. Подобрать ширину паза под ленту

От ширины ленты зависит, подойдёт ли паз для ленты: ширину паза сверяют с шириной ленты плюс небольшой запас. Самые распространённые ширины лент — 8, 10 и 12 мм, встречаются и более узкие. Для 8-мм ленты подходит профиль с пазом около 10 мм. Клейкий слой может выступать за край платы на 0,2–0,5 мм — это тоже учитывают при подборе паза. Паз под 8-мм ленту не подойдёт для 10-мм, а узкая лента в широком пазу будет смещаться.

Ширина ленты задаёт отправную точку для размеров профиля: внутренняя полка должна быть на 1–2 мм шире ленты с учётом клейкого слоя, чтобы та входила без напряжения и полностью прилегала к металлу.

Шаг 3. Проверить глубину и длину хлыста

В паспорте алюминиевого профиля для светодиодной ленты всегда указывают три числа: ширину, глубину сечения и длину хлыста — по этим трём цифрам и ведётся подбор. Типовые габариты — 15,2×6 мм, 16×12 мм, 22×6 мм при длине 2000 или 3000 мм; конкретные серии Arlight, Feron или Apeyron могут отличаться. При подборе проверяют глубину: она должна оставить зазор над поверхностью ленты для рассеивателя, иначе крышка ляжет прямо на диоды и свет пойдёт пятнами. Для мощной ленты профиль подбирают по рекомендации производителя ленты — чем больше мощность, тем массивнее нужен корпус; небольшой профиль её не охладит.

Шаг 4. Учесть степень защиты и материал

Во влажных зонах — кухня, ванная, уличный навес — берут профиль с герметичными заглушками и рассеивателем и ленту с подходящей степенью защиты IP по паспорту.

Цвет корпуса важен для накладного и углового профиля — они остаются на виду. Серебристый анодированный корпус подходит к большинству интерьеров, чёрный и белый подбирают под цвет стен или мебельных фасадов. У встраиваемых моделей и профиля под гипсокартон цвет почти не играет роли: после монтажа снаружи видна только полоса рассеивателя. Длину считают по месту установки и добавляют запас на подрезку и стыки.

Монтаж алюминиевого профиля: подготовка и общие принципы

Монтаж профиля начинается с подготовки поверхности и инструмента. Понадобятся рулетка, уровень, карандаш для разметки, шуруповёрт или дрель, саморезы с дюбелями под конкретный материал стены, ножовка по металлу или торцовка. Отдельно готовят заглушки — они входят в комплект к алюминиевому профилю для светодиодной ленты: одна глухая, вторая с отверстием под провод питания.

Крепление к поверхности

Крепление к поверхности — это ключевой этап, от которого зависит прямолинейность световой линии. Чаще всего такое крепление применяется при установке накладных моделей: накладной профиль фиксируют саморезами по заранее сделанной разметке — отмечают линию по уровню, засверливают отверстия с шагом из инструкции к профилю (на практике — от 15–20 до 30–40 см: чем тоньше корпус и неровнее основание, тем чаще), вставляют дюбели и притягивают корпус. Некоторые серии комплектуются крепёжными клипсами: их закрепляют первыми, а хлыст защёлкивают в клипсы без сверления самого корпуса — это удобно, когда профиль нужно снять для обслуживания.

На стенах из газобетона или кирпича используют дюбели под конкретный материал. На мебели из МДФ или ДСП саморезы выбирают короткие, чтобы не пробить насквозь.

Монтаж профиля под гипсокартон

Профиль под гипсокартон диктует свой порядок работ: корпус выставляется до шпаклёвки, а широкие боковые полки заводятся под финишный слой. Профиль крепят к каркасу или прямо к ГКЛ через полки, потом наносят шпаклёвку и шлифуют поверхность заподлицо с верхней гранью. Если попытаться встроить профиль после отделки — аккуратного стыка не получится.

Заглушки и финальная сборка

Заглушки для профиля закрывают торцы и завершают монтаж профиля, пряча ленту и срезы металла. Перед тем как установить глухую заглушку, убеждаются, что провод питания уже выведен через заглушку с отверстием с противоположного торца — после закрытия торцов переделать это без демонтажа сложно. Во влажных помещениях заглушки для профиля дополнительно промазывают герметиком по периметру.

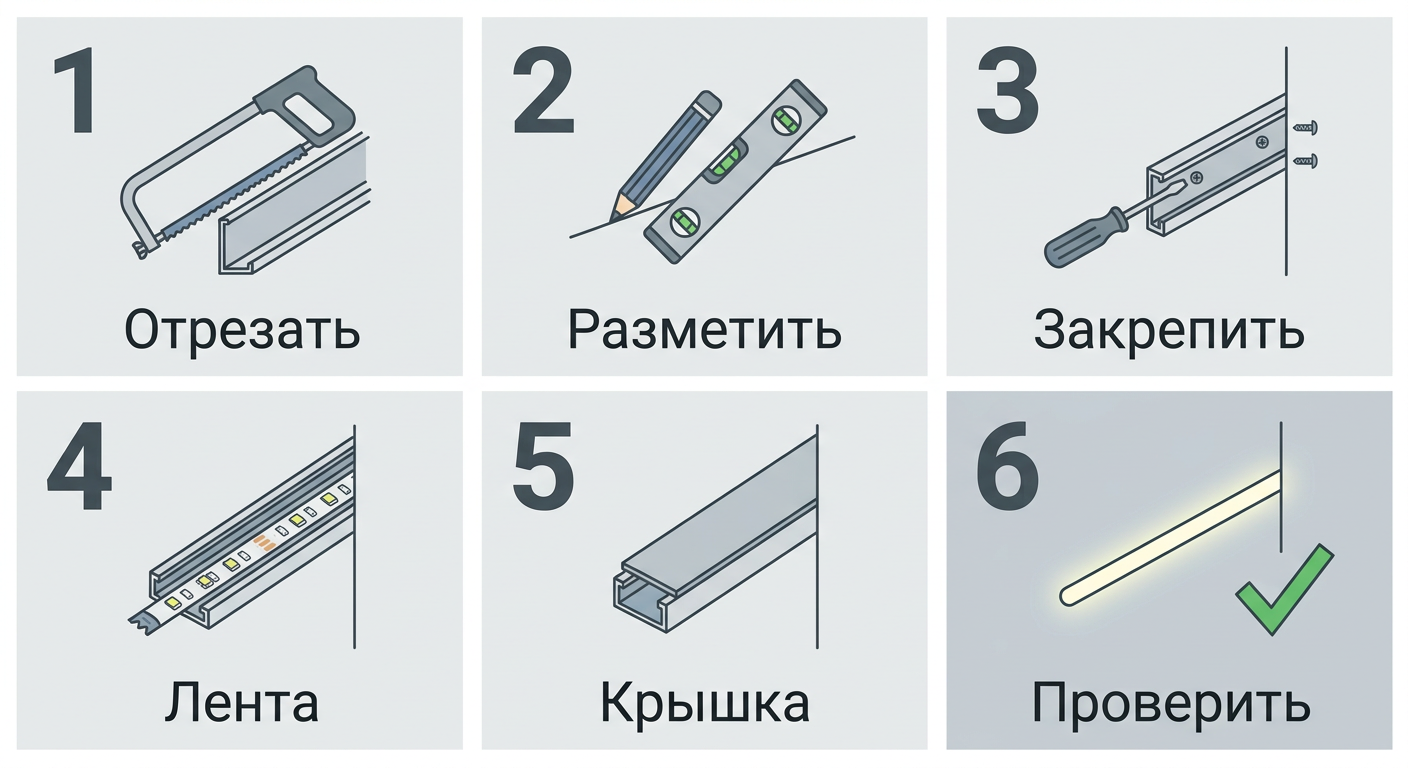

Как установить профиль пошагово

Порядок ниже подходит для накладного и встраиваемого профиля; для профиля под гипсокартон последовательность шпаклёвки описана в разделе выше.

Шаг 1. Отмерить и отрезать хлыст. Профиль режут в размер ножовкой по металлу или торцовкой с диском по алюминию. Полотно ножовки держат перпендикулярно оси — иначе срез выйдет косым. После реза заусенцы на торцах снимают мелким напильником или наждачной бумагой зернистостью 120–180, чтобы не поранить руки и не задрать клейкий слой ленты.

Рассеиватель режут той же пилой или острым канцелярским ножом по разметке; поликарбонатные версии режутся чище. Длину рассеивателя делают равной длине хлыста или на 1–2 мм короче — иначе он не войдёт в заглушки. Закладывайте запас по длине на подрезку.

Шаг 2. Разметить линию. Натягивают шнур или прикладывают длинный уровень, карандашом отмечают точки крепления вдоль всей длины профиля. Для потолочного монтажа используют лазерный уровень — это сокращает время и исключает накопленную ошибку при длинных пролётах.

Шаг 3. Закрепить корпус. Засверливают отверстия по разметке, при необходимости вставляют дюбели. Корпус накладного профиля прикладывают по линии и прикручивают саморезами через монтажные отверстия в основании; при использовании клипс — сначала закрепляют клипсы, затем защёлкивают хлыст. При монтаже на перекрытие потолочные кронштейны или клипсы крепят к базовой плите заблаговременно.

Шаг 4. Вывести провод и уложить ленту. Провод питания пропускают через заглушку с отверстием и выводят наружу до того, как закроют торец. Ленту помещают в паз клейкой стороной к металлу и прижимают по всей длине; как правильно клеить и подключать ленту — в отдельной статье о монтаже светодиодной ленты.

Шаг 5. Установить рассеиватель и заглушки. Рассеиватель фиксируют в корпусе — в зависимости от серии его либо защёлкивают в боковые пазы, либо вдвигают с торца по направляющим. Глухую заглушку надевают на торец без провода, заглушку с отверстием — на сторону с кабелем. При необходимости заглушки фиксируют каплей герметика по периметру.

Шаг 6. Проверить результат. Включают питание и осматривают световую линию: равномерность свечения, отсутствие тёмных участков у торцов, плотность прилегания рассеивателя. Если рассеиватель отходит в середине — его подклеивают каплей термоклея изнутри или заменяют на версию подходящей ширины.

Угловой монтаж и подсветка нестандартных поверхностей

Угловой профиль рассчитан на монтаж в стык двух поверхностей: его сечение рассчитано так, чтобы корпус плотно встал в стык двух плоскостей, а паз с лентой смотрел под углом к обеим — луч расходится в сторону, а не бьёт прямо в глаза.

Типичные сцены применения: стык столешницы и кухонного фартука, контур стеклянных полок, внутренние рёбра шкафов с раздвижными дверями. В таких местах угловой профиль скрывает переход между поверхностями и одновременно направляет свет туда, куда нужно. Питание к нему удобнее подводить со стороны, которая уходит внутрь шкафа или под навесную полку: провод выходит через заглушку с отверстием и не виден с фасада.

Угловой монтаж опирается на аккуратное крепление к поверхности: в мебели из МДФ или фанеры используют короткие саморезы в одну из полок корпуса или двусторонний монтажный скотч повышенной адгезии — он выдерживает небольшой вес алюминиевого хлыста и не оставляет следов на фасаде. Дюбели здесь избыточны и портят материал.

В угловой профиль укладывается стандартная лента шириной до 10 мм; конкретный допустимый размер указан в паспорте выбранной серии.

Частые ошибки при выборе и монтаже профиля

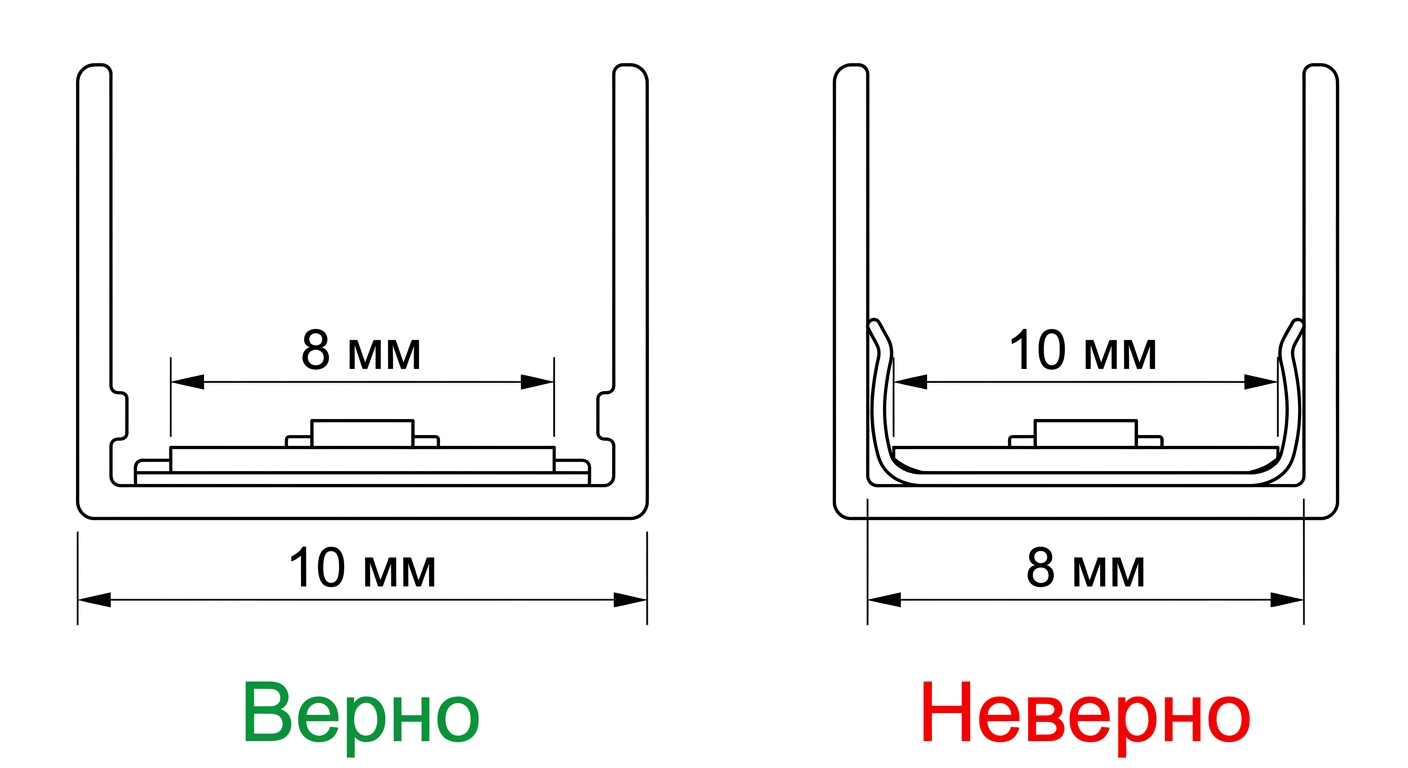

Паз уже ленты или значительно шире. Если купить профиль «на глаз», не сверив ширину паза с размерами ленты, 10-мм лента в пазу под 8 мм ляжет с перекосом и постепенно отклеится. Слишком широкий паз тоже проблема: лента смещается в сторону, и световая линия получается неровной.

Мощная лента в пластиковом коробе или вовсе без профиля. Пластик почти не отводит тепло, поэтому для лент от 9,6 Вт/м производители требуют алюминиевый теплоотвод: без него плата рискует выйти за допустимый температурный режим, и яркость падает быстрее заявленного срока. Требования к монтажу указаны в паспорте ленты.

Прозрачный рассеиватель с лентой большого шага. Если диоды расположены с шагом около 33 мм и более, прозрачный рассеиватель не скроет отдельные точки. В таких случаях нужен матовый или опаловый вариант.

Провод не выведен до установки заглушки. Глухую заглушку надевают последней, после того как кабель пропущен через заглушку с отверстием. Если сделать наоборот, провод придётся прокладывать снаружи или демонтировать торец.

Профиль под гипсокартон установлен после шпаклёвки. Широкие полки этого профиля рассчитаны на то, что их закроет финишный слой. После отделки врезать корпус в уже ошпаклёванную поверхность без повреждений почти невозможно.

Не оставлен запас длины на подрезку. При расчёте длины хлыстов не учитывают, что на каждый рез уходит 1–2 мм металла и рассеивателя. На длинных пролётах с несколькими хлыстами ошибка накапливается — закладывайте запас по длине на подрезку.

Частые вопросы

Нужен ли профиль для маломощной ленты?

Для ленты мощностью порядка 4,8–7,2 Вт/м алюминиевый корпус для охлаждения обычно не критичен, если производитель ленты не требует теплоотвода. Тем не менее профиль защищает ленту от механических повреждений, фиксирует геометрию и формирует аккуратную световую линию с рассеивателем. Ориентируйтесь на паспорт конкретной ленты: если производитель не требует теплоотвода при данной мощности, выбор профиля продиктован прежде всего эстетикой и защитой.

Чем резать алюминиевый профиль и рассеиватель?

Алюминиевый корпус режут ножовкой по металлу или торцовкой с тонким диском по цветным металлам — срез получается ровным, без деформации боковых стенок. После реза торцы зачищают напильником или наждачной бумагой зернистостью 120–180. Рассеиватель из поликарбоната режут той же пилой или острым ножом по металлической линейке; при резке ножом делают несколько проходов, а не пытаются прорезать за один.

Можно ли соединить два профиля в длину или под углом?

Да, для этого производители выпускают стыковочные пластины и угловые соединители. Два хлыста стыкуют встык через пластину, которая удерживает их в одной плоскости без зазора. Для поворота под 45° или 90° используют угловые соединители или запиливают торцы хлыстов под нужным углом. Ленту в месте стыка пропускают без излома, сохраняя минимальный радиус изгиба, указанный в паспорте ленты.
