Сенсорный выключатель света: как выбрать и подключить

Если в подрозетнике есть нейтраль — берите стандартную модель с клеммой N; нет нейтрали — только модель без нулевого провода. Под светодиодные лампы проверяйте маркировку выключателя: на корпусе или в паспорте должна быть пометка о LED-совместимости. Подключение во всех случаях строится по одному правилу: фаза — на клемму L, нейтраль — на N, провод к светильнику — с выходной клеммы. Перед любыми работами с проводами — сначала отключить автомат на щитке.

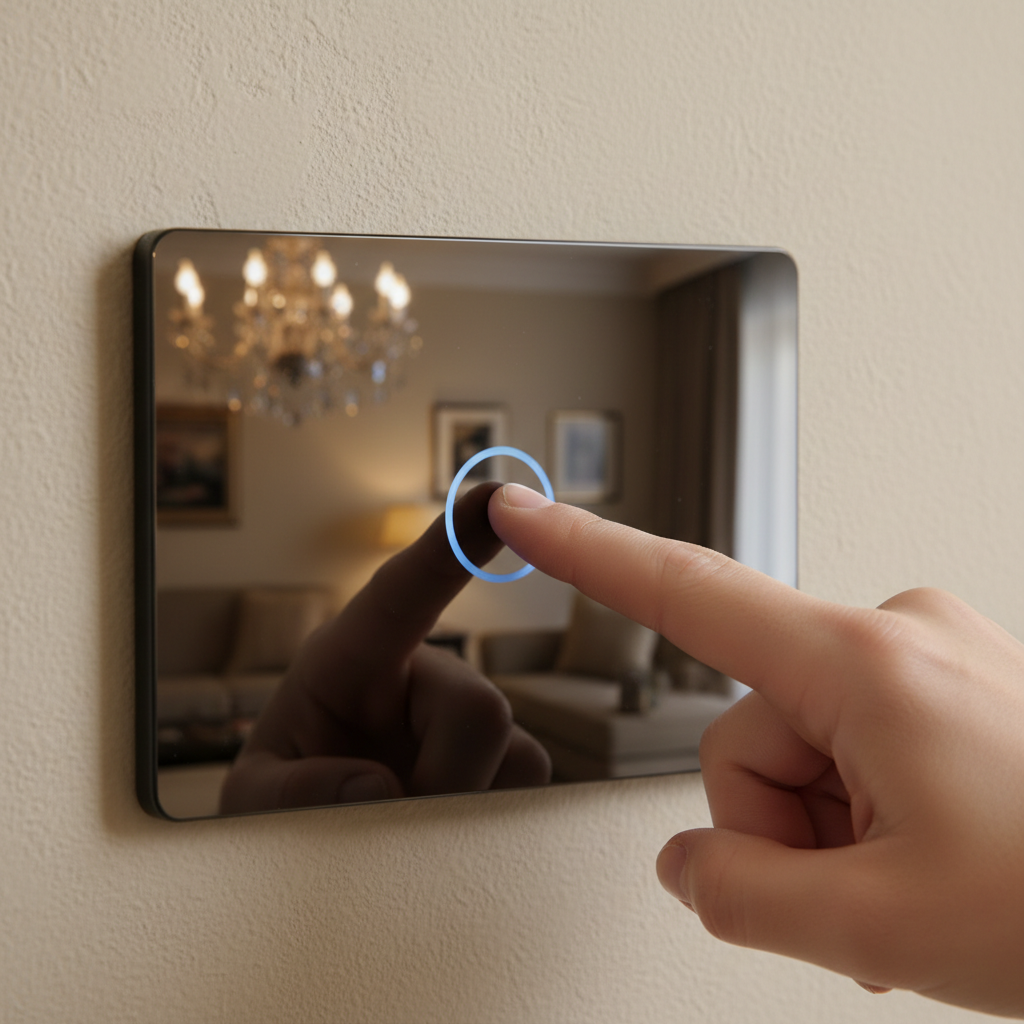

Что такое сенсорный выключатель света и как он работает

Сенсорный выключатель света — это электронное устройство для управления освещением, в котором вместо механической клавиши используется чувствительная площадка, реагирующая на прикосновение пальца. В отличие от обычного выключателя, где щелчок клавиши физически замыкает или размыкает контакт, сенсорный выключатель работает через электронику: никакого механического износа, никаких движущихся частей в силовой цепи.

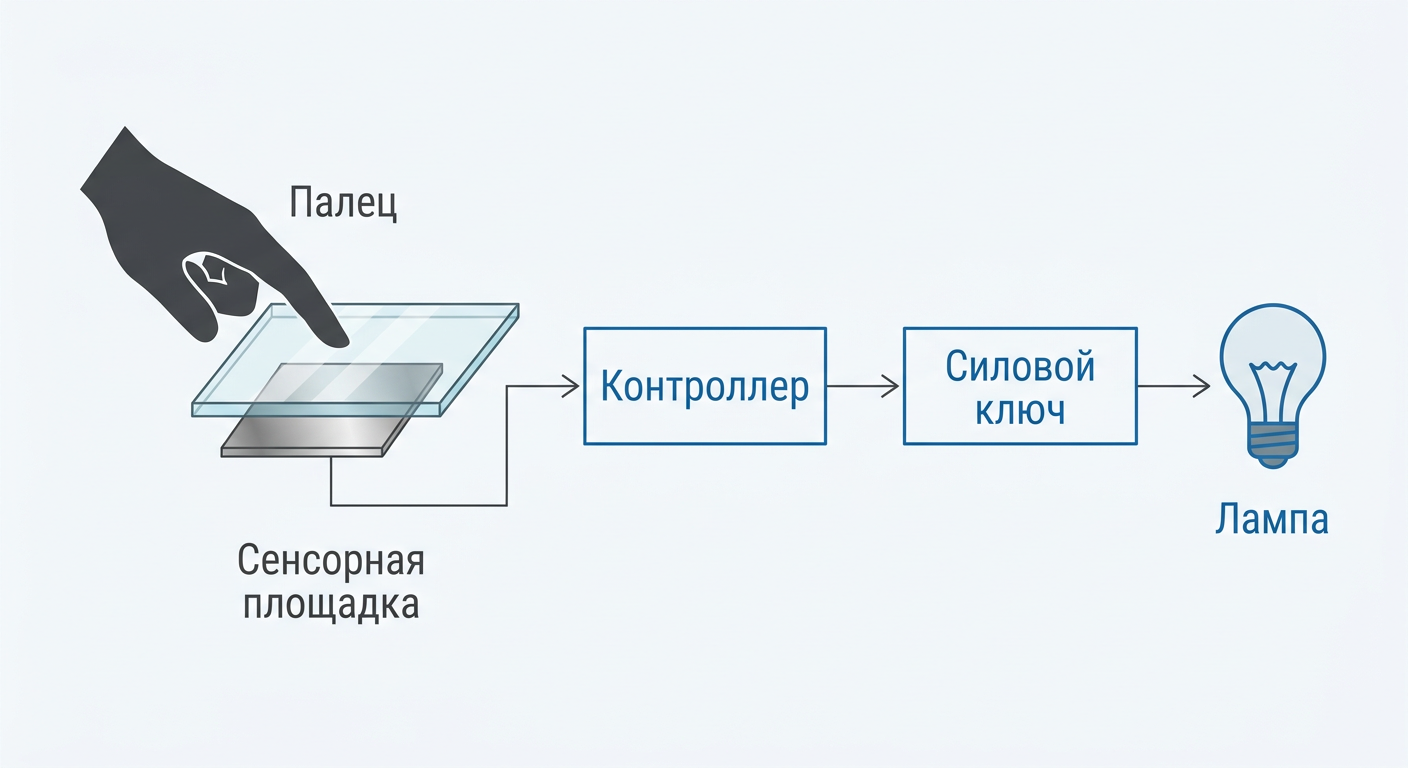

Принцип работы ёмкостного датчика

Принцип работы сенсорного выключателя строится на ёмкостной технологии. Под стеклянной или пластиковой лицевой панелью расположена металлическая площадка — конденсаторная обкладка. Когда палец приближается к поверхности, ёмкость этой площадки меняется: тело человека работает как проводник, связанный с землёй, и именно поэтому его присутствие вблизи обкладки добавляет ёмкость к площадке, заметно сдвигая ёмкостные параметры цепи. Контроллер на плате управления непрерывно измеряет ёмкость площадки и при фиксации изменения сверх порогового значения формирует управляющий сигнал.

Принцип работы включает силовой контакт: управляющий сигнал с контроллера поступает на силовой ключ — реле или симистор. Реле физически замыкает цепь нагрузки, симистор открывается в нужный полупериод сетевого напряжения. Именно этот элемент коммутирует ток через лампу, а не сам датчик — датчик лишь «говорит» ключу, что делать.

Важно понимать, что поверхность реагирует на изменение ёмкости; помимо живого прикосновения, срабатывание может вызвать вода, металлические предметы или сильные наводки — поэтому в сырых помещениях выключатели размещают снаружи.

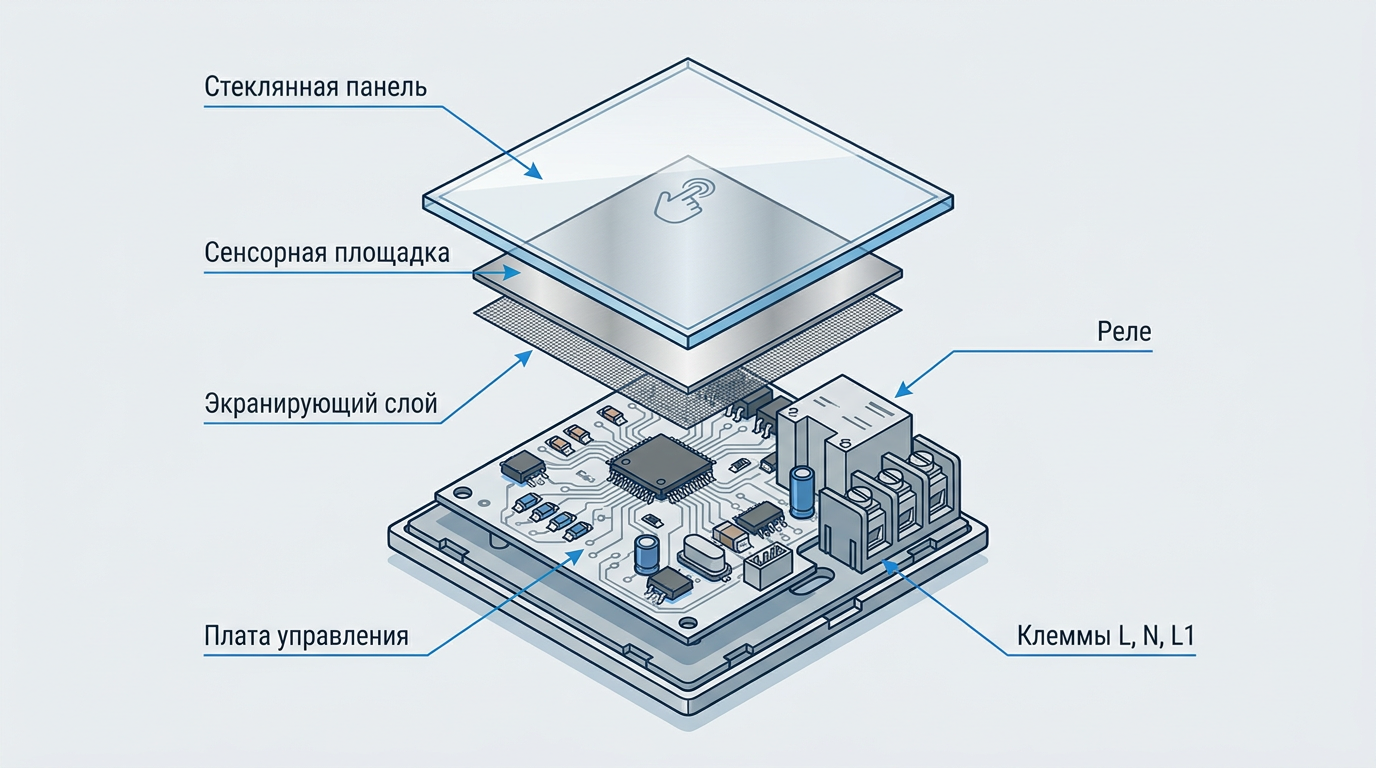

Устройство и конструкция

Устройство сенсорного выключателя включает три функциональных компонента. Первый — сенсорная площадка с обкладкой и экранирующим слоем, который защищает схему от наводок. Второй — плата управления с микроконтроллером, схемой питания и логикой обработки сигнала. Третий — коммутирующий элемент: реле для обычных моделей включения/выключения или симистор для моделей с диммером.

Конструкция накладывает одно принципиальное ограничение: плате управления нужно постоянное питание — даже когда свет выключен. У моделей с нейтральным проводом плата питается напрямую от сети через клеммы L и N. У моделей без нулевого провода ток проходит через лампу, что создаёт ограничения по нагрузке — об этом подробнее в разделе про схемы без нейтрали.

Чем сенсорный выключатель отличается от обычного

У любого выключателя есть свой принцип работы, и у сенсорной модели он принципиально отличается от щелчка клавиши. Обычный выключатель — это механическое устройство: подвижный контакт замыкает или размыкает цепь напрямую. Сенсорный выключатель — электронное устройство: прикосновение меняет ёмкость площадки, контроллер это фиксирует и командует силовому ключу. Промежуточное звено — электроника — даёт дополнительные возможности: задержку включения, плавное нарастание яркости, дистанционное управление, интеграцию в умный дом.

Сенсорный выключатель света применяется для управления освещением без механической клавиши — светом можно управлять касанием сенсорной поверхности или вовсе не касаясь её, если модель поддерживает ИК-датчик близости. Типичные сценарии: спальня, где не хочется искать клавишу в темноте; кухня, где руки заняты или мокрые; коридор с проходной схемой.

У сенсорной модели нет подвижного контакта, который изнашивается механически, — это одно из ключевых практических преимуществ перед клавишным выключателем.

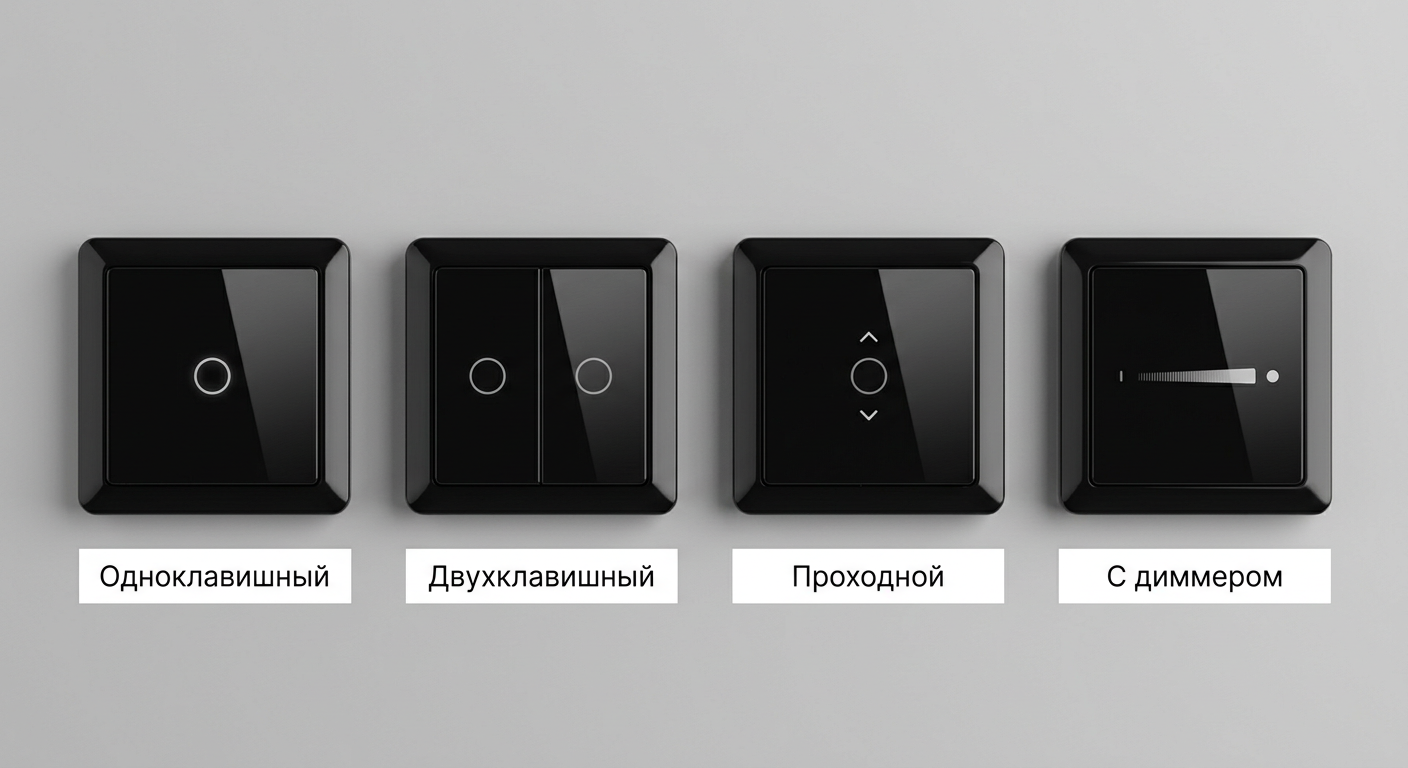

Виды сенсорных выключателей и их особенности

Виды сенсорных выключателей удобно рассматривать по двум независимым признакам: количеству управляемых линий освещения и способу подключения к сети. Понимание этой классификации — прямой путь к тому, чтобы не купить устройство, которое окажется несовместимым с проводкой или лампами. Тип выключателя задаёт всю последующую логику: и схему подключения, и совместимость с лампами. Выбирают начиная не с бренда, а с ответа на два вопроса — есть ли нейтраль и какие лампы стоят в светильнике.

О том, какие вообще бывают выключатели, можно прочитать подробнее: там разобраны все типы, от клавишных до поворотных. Здесь же сосредоточимся на сенсорных.

Классификация по числу линий

Одноклавишный сенсорный выключатель — базовая модель, управляющая одной группой нагрузки: вся люстра, один светильник или один ряд ламп. Линейка видов сенсорных выключателей стартует именно с него: одна сенсорная зона, один силовой выход. Одноклавишный сенсорный выключатель подходит для большинства жилых комнат, где освещение не делится на зоны и не требует управления несколькими контурами. Монтируется как в трёхпроводную схему (с нейтралью), так и в двухпроводную — в зависимости от исполнения.

Среди всех видов сенсорных выключателей одноклавишная модель — самая распространённая: она сочетает простую схему подключения с минимальным числом жил и привычный для пользователя сценарий — одно касание включает или выключает всю группу света.

Двухклавишный сенсорный выключатель — одна панель с двумя независимыми сенсорными зонами и двумя выходными клеммами. В линейке видов сенсорных выключателей он позволяет управлять двумя независимыми контурами: например, центральной люстрой и встроенными светильниками по периметру или люстрой и бра. Если сопоставить двухклавишный и одноклавишный сенсорный выключатель, разница проявляется в числе независимых линий, которыми управляет одна панель: один контур против двух. Двухклавишный сенсорный выключатель востребован в гостиных и спальнях с зонированным освещением, где нужно независимо управлять, например, верхним светом и подсветкой ниш.

Производители выпускают и трёх-, и четырёхклавишные панели для управления разными зонами из одной точки — логика та же, масштаб больше.

Проходной сенсорный выключатель в общем перечне видов сенсорных выключателей занимает отдельное место — это решение задачи параллельного управления одним светильником из двух и более точек. Типичный сценарий: длинный коридор, спальня с выключателями у двери и у кровати, лестничный пролёт. Конструктивно проходной сенсорный выключатель отличается от обычного наличием дополнительных сигнальных клемм, через которые два устройства обмениваются состоянием. Подробнее схема разбирается в разделе про проходную схему.

Классификация по способу подключения и функциям

Сенсорный выключатель с нейтральным проводом — стандартная схема с тремя или четырьмя жилами: фаза L, нейтраль N и одна или две линии нагрузки. Плата питается напрямую от сети, независимо от лампы. Работает стабильно с любыми лампами, в том числе с маломощными LED. Это предпочтительный тип при наличии нейтрали в подрозетнике, и именно с него следует начинать выбор, если проводка современная или прокладывается заново.

Сенсорный выключатель без нулевого провода относится к видам сенсорных выключателей отдельной группой — версия для двухпроводной проводки, где к выключателю приходят только фаза и провод от лампы. Его ставят там, где в подрозетнике есть только фаза и нейтраль до выключателя не доведена. Питание платы управления идёт через нагрузку малым током — это накладывает ограничения на минимальную мощность ламп. Подробнее об этом — в разделе про особенности схемы без нейтрали.

Принципиальная разница между сенсорным выключателем без нулевого провода и сенсорным выключателем с нейтральным проводом: первый удобен в старой двухпроводной проводке, но чувствителен к малой нагрузке ламп; второй работает стабильнее с любыми лампами, но требует третьей жилы до подрозетника.

Сенсорный выключатель с диммером добавляет к функции включения/выключения плавную регулировку яркости. Среди видов сенсорных выключателей это единственный тип, требующий совместимых ламп с пометкой dimmable. Диммер на основе симистора меняет фазу напряжения, уменьшая или увеличивая световой поток; при работе с обычными (не диммируемыми) LED-лампами возникает мерцание. Сенсорный выключатель с диммером актуален для спален, гостиных и переговорных — там, где яркость нужно подстраивать под задачу или время суток.

Сенсорный выключатель для LED-ламп — модель, у которой выходной каскад оптимизирован под малый ток и импульсный характер драйвера светодиода. Замыкает список видов сенсорных выключателей, актуальных для современного жилья. Светодиодные лампы корректно работают с таким выключателем, потому что его выходной ключ рассчитан на малый ток и импульсный характер драйвера LED — в отличие от универсальных моделей, не имеющих специальной маркировки. Именно этот тип нужен там, где стоят энергосберегающие светодиодные лампы мощностью 5–15 Вт.

Сравнительная таблица видов

Тип	Число линий	Требует нейтрали	LED-совместимость	Диммер
Одноклавишный	1	Да (или нет — зависит от модели)	Зависит от маркировки	Нет
Двухклавишный	2	Да (обычно)	Зависит от маркировки	Нет
Проходной	1	Да	Зависит от маркировки	Нет
С диммером	1–2	Да	Обязательна	Да
Без нулевого провода	1–2	Нет	Ограничена (обычно 10–20 Вт)	Редко
Для LED-ламп	1–2	Зависит от модели	Обязательна	Опционально

Классификация видов сенсорных выключателей помогает сразу отсечь неподходящие модели и перейти к выбору конкретного устройства под задачу. Если освещение делится на зоны — смотрят на многоклавишные панели; если проводка старая — на модели без нейтрали; если нужна регулировка яркости — на диммерные версии с LED-совместимостью.

Как выбрать сенсорный выключатель для квартиры

Выбор сенсорного выключателя для квартиры — задача, которую решают последовательно, а не по принципу «нравится внешний вид». Понимание видов сенсорных выключателей, разобранное выше, даёт покупателю опору, чтобы сделать выбор под конкретную задачу, а не наугад.

Шаг 1. Проверить проводку — есть ли нейтраль

Выбор сенсорного выключателя начинается с проверки того, есть ли в подрозетнике нейтральный провод. Это делают до похода в магазин. Порядок: отключить автомат, вытащить старый выключатель из подрозетника и пересчитать жилы. Если жилы две — фаза и возврат от лампы — нейтрали нет, нужна модель без нулевого провода. Если жил три и одна из них синяя (нейтраль) — подойдёт стандартная модель с клеммой N. Это не технический нюанс, а условие выбора: перепутать и купить неподходящую модель — значит переделывать монтаж или тянуть дополнительный провод.

Выбор конкретной модели напрямую задаёт схему подключения сенсорного выключателя — от количества жил в схеме до необходимости дополнительных компонентов вроде шунтирующего конденсатора.

Шаг 2. Определить тип ламп и проверить совместимость

При выборе сенсорного выключателя обязательно смотрят, какие в люстре светодиодные лампы, — от этого зависит и модель, и минимальная нагрузка. Если лампы LED, выключатель должен иметь явную маркировку LED-совместимости. Без неё возможно мерцание даже при правильном подключении — драйвер LED-лампы не рассчитан на остаточное напряжение, которое пропускают некоторые сенсорные ключи.

Если нужна регулировка яркости, добавляется ещё одно условие: лампы должны иметь пометку dimmable, а диммер — заявленную совместимость со светодиодами. Минимальный порог у разных производителей свой: для сенсорных диммеров Livolo это 25 Вт, у отдельных моделей — 20 Вт. Точное значение всегда приведено в паспорте. У обычных диммеров без поддержки LED этот порог часто находится в диапазоне 40–60 Вт — на пару 7-ваттных ламп они не рассчитаны. Если суммарная мощность ламп ниже минимального порога диммера, производитель требует ставить LED-адаптер.

Шаг 3. Определить количество клавиш и дополнительные функции

Количество клавиш определяется схемой освещения в комнате: одна группа — одноклавишная модель, две независимые группы — двухклавишная. Подсветка клавиш в тёмное время суток — удобная, но не обязательная функция; стоит уточнить, не создаёт ли подсветка паразитное свечение LED-ламп в выключенном состоянии (это зависит от модели и схемы). Материал сенсорной поверхности влияет на долговечность: стеклянная лицевая панель надёжнее пластиковой при ежедневных касаниях.

Шаг 4. Сверить с рейтингом и отзывами

Выбор сенсорного выключателя удобно сверять с рейтингом лучших выключателей — подборкой моделей, отобранных по реальной надёжности реле, качеству сенсорной панели и совместимости с LED. Рейтинг лучших выключателей формируется по нескольким критериям: стабильность срабатывания при длительной эксплуатации, минимальная нагрузка, наличие защиты от перегрева и задокументированная LED-совместимость. Отзывы покупателей помогают отсеять модели с проблемным реле или самопроизвольными срабатываниями.

К решению выбрать сенсорный выключатель полезно подключить опыт электрика: практик подскажет, какие модели реально работают с российской проводкой старого фонда, а какие дают проблемы через полгода эксплуатации — это знание редко отражается в официальных характеристиках.

Схема подключения сенсорного выключателя

Без корректной схемы подключения выполнить монтаж сенсорного выключателя невозможно — именно схема задаёт порядок соединения жил, количество проводов между устройствами и точки их подключения в распределительной коробке. Бытовая сеть работает при напряжении 220 В между фазой и нейтралью, и схема подключения описывает, как это напряжение распределяется между клеммами выключателя и нагрузкой.

Клеммы на корпусе выключателя

В схеме подключения задействованы конкретные контакты на корпусе: L — вход фазы, N — нейтраль, L1 (или L-out) — выход на первую линию нагрузки, L2 — выход на вторую линию у двухклавишных моделей. Эти обозначения стандартны для большинства производителей, но перед монтажом всегда сверяйте маркировку на корпусе с паспортом — у некоторых моделей обозначения могут отличаться. Контакты на клеммнике выключателя — не просто точки крепления провода: каждый из них выполняет строго определённую функцию в схеме, и ошибка в подключении L и N приводит к тому, что плата управления либо не запускается, либо работает некорректно.

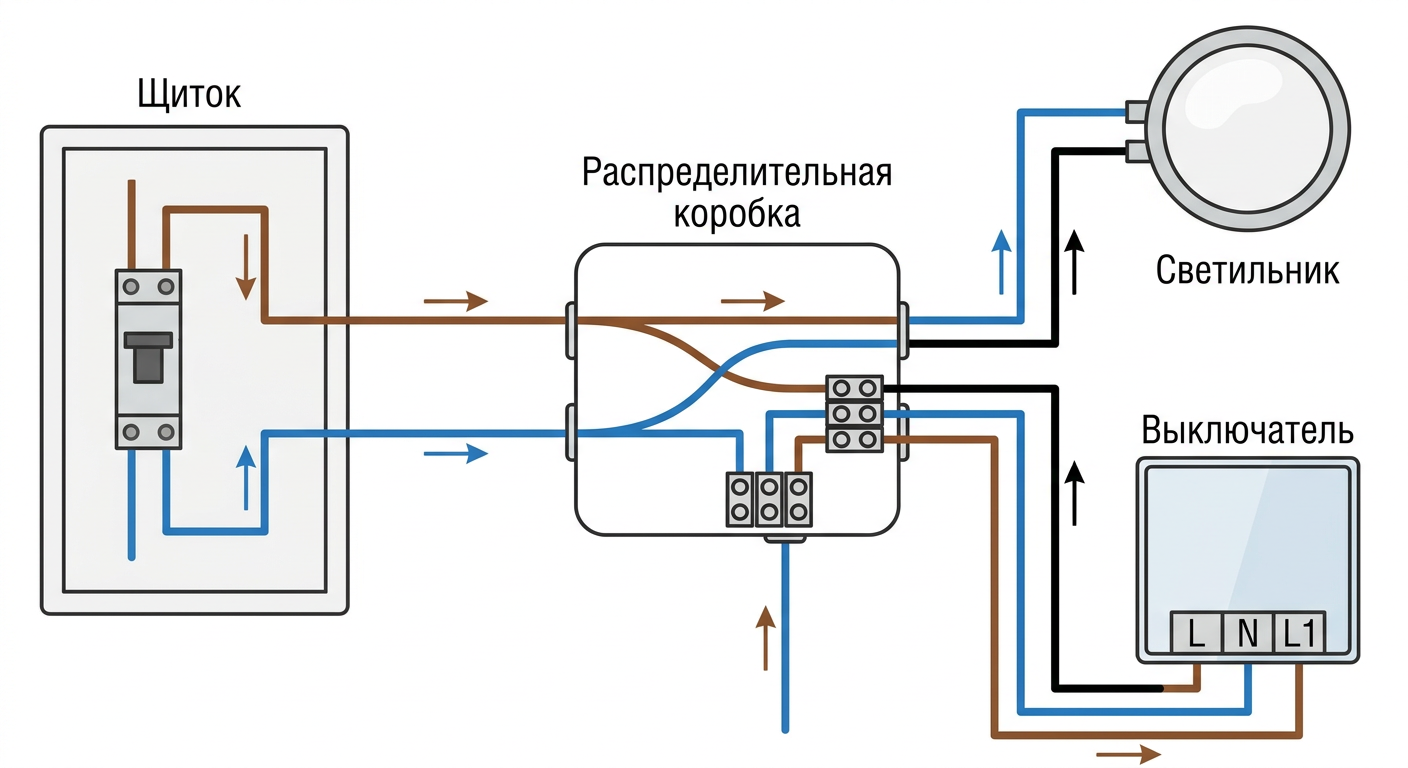

Схема с нейтральным проводом (трёхпроводная)

В любую схему подключения обязательно входит фазный провод, приходящий на клемму L выключателя. В подрозетнике трёхпроводной схемы присутствуют три жилы: фаза и нейтраль приходят от распределительной коробки, а третья жила уходит с выходной клеммы L1 на светильник.

Подключение через распределительную коробку выглядит так: в коробке сходятся фаза от щитка, нейтраль от щитка и провод от светильника. Нейтрали от коробки идут параллельно — одна на клемму N выключателя, другая напрямую на нейтральный вывод светильника. Фаза из коробки идёт на клемму L выключателя, а с клеммы L1 — провод обратно в коробку и дальше на фазный вывод светильника.

У моделей с нейтралью схема подключения обязательно включает нулевой провод — иначе электронной плате не от чего питаться. Это ключевое отличие от моделей без нейтрали: при отсутствии N на плате питание просто не подастся, и выключатель не запустится.

О том, как светильник подключается к выключателю, можно прочитать подробнее: там разобраны нюансы разводки в распределительной коробке.

Схема без нулевого провода (двухпроводная)

Отсутствие нейтрали в подрозетнике меняет схему подключения принципиально: питание платы идёт через нагрузку, и это накладывает ограничения на лампы. В двухпроводной системе к выключателю приходят только два провода — фаза от щитка и возврат к светильнику. Клеммы N на корпусе нет или она не используется. Схема работает, но с оговорками по минимальной мощности ламп — подробнее в разделе про подключение без нулевого провода.

Без нулевого провода схема подключения также лишается возможности стабильно работать с маломощными LED: остаточный ток через нагрузку, питающий плату управления, может вызвать паразитное свечение или мерцание лампы. Двухпроводная система не позволяет разнести цепь питания платы и цепь лампы, поэтому компромисс решается через шунтирующий конденсатор или подбором лампы с минимальной мощностью выше порогового значения.

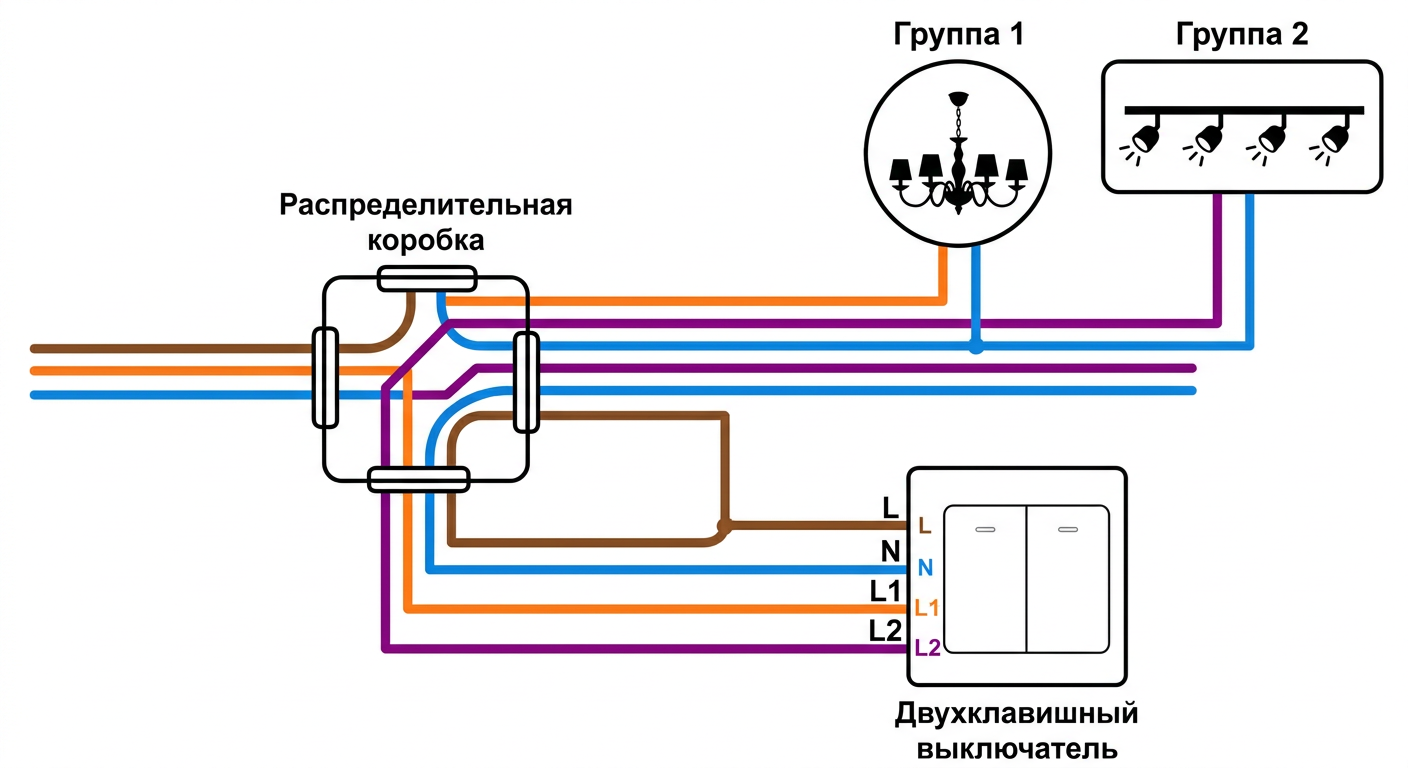

Схема двухклавишного выключателя

Количество клавиш напрямую задаёт вид схемы подключения: у двухклавишного добавляются вторые выходные клеммы и вторая линия к лампам. Фазный провод L по-прежнему один, нулевой провод N один, но выходов теперь два: L1 уходит к первой группе светильников, L2 — ко второй. От двухклавишного выключателя к распределительной коробке идут четыре провода: входная фаза (L), нейтраль (N) и два выхода на нагрузку (L1 и L2). В распределительной коробке L1 и L2 расходятся к своим группам светильников независимо.

Это важный практический момент: при монтаже двухклавишной модели в коробке потребуется правильно развести четыре провода от выключателя плюс провода от двух групп светильников. Схема подключения в паспорте устройства обязательно показывает этот порядок — сверяться с ней нужно до начала соединений.

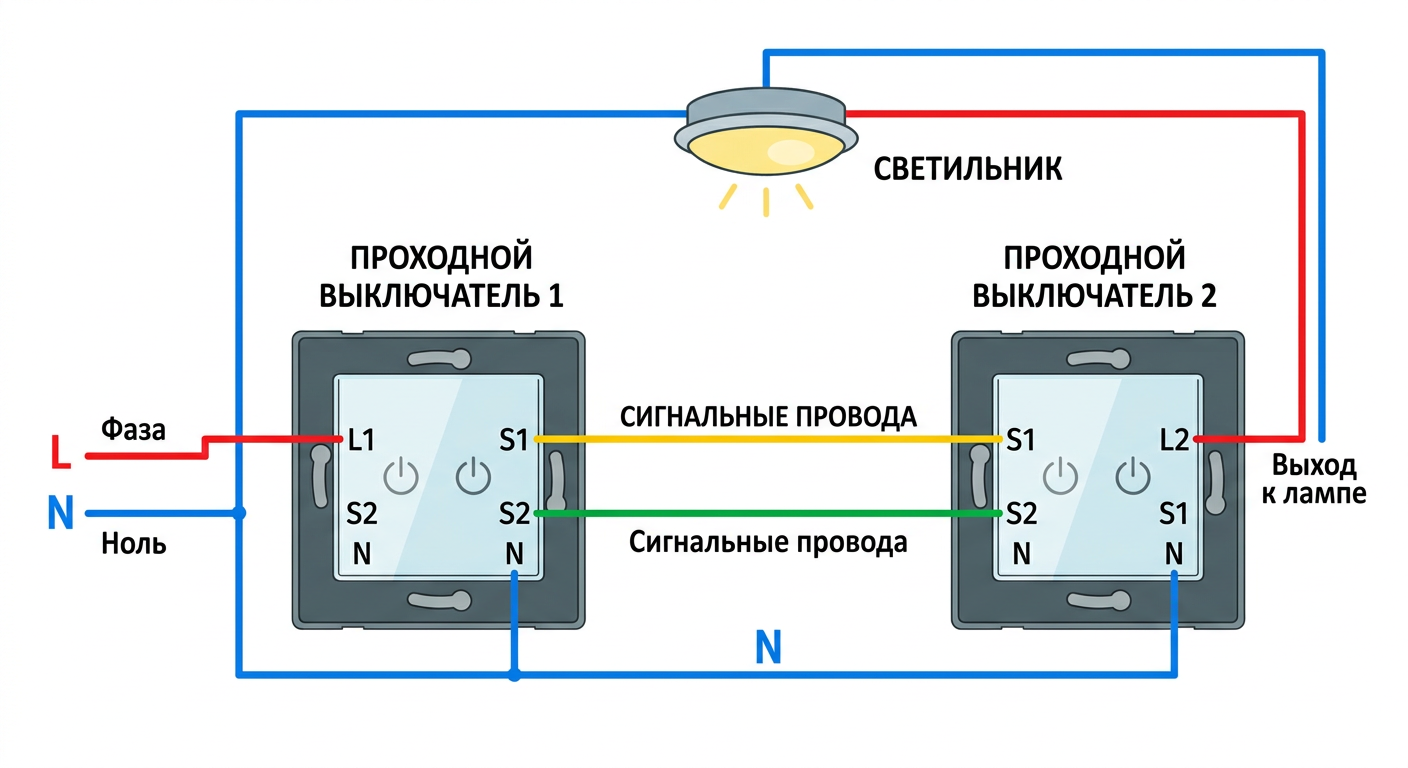

Проходная схема

В схеме проходной пары между двумя одноклавишными выключателями прокладывают два сигнальных провода: к первому выключателю подводится фазный провод, от второго линия уходит на лампу. Нулевой провод подводится к обоим выключателям, если они требуют нейтрали. Подробнее проходная схема разобрана в разделе про управление с нескольких мест.

Принцип работы проходной пары: оба выключателя постоянно «знают» состояние друг друга через сигнальные жилы, и любое касание любого из них инвертирует состояние цепи — лампа переходит из включённого в выключенное и обратно. Схема подключения для проходного выключателя строго специфична: обычный одноклавишный сенсорный выключатель в роли проходного не работает.

Подключение сенсорного выключателя своими руками

Подключение сенсорного выключателя своими руками — задача для домашнего мастера, у которого есть индикаторная отвёртка, понимание, где отключить автомат, и готовность сверяться со схемой из инструкции. Эта инструкция адресована в том числе электрику-любителю, знакомому с базовыми правилами работы с проводкой: не нужно специального образования, но нужна аккуратность и строгое соблюдение порядка действий. Монтаж своими руками рассчитан именно на такого домашнего мастера — человека, способного самостоятельно отключить автомат и проверить отсутствие напряжения.

Общий порядок монтажа выключателя света разобран в отдельной статье — там описаны варианты крепления и схемы для разных типов. Здесь — пошаговая инструкция именно для сенсорной модели.

Подготовка: инструменты и безопасность

Перед тем как начинать подключение сенсорного выключателя, подготовьте инструменты:

• индикаторная отвёртка — для проверки фазы;
• крестовая и шлицевая отвёртки — для клемм и крепления механизма;
• нож для снятия изоляции или стриппер;
• клеммы Wago или изолирующие колпачки — для соединений в распределительной коробке;
• мультиметр — опционально, для точного измерения.

Первое и обязательное действие — отключить вводной автомат на щитке. После этого индикаторной отвёрткой проверить каждый провод в подрозетнике: прикосновение к фазному проводу — индикатор светится, к нулевому и заземлению — нет. Только убедившись в отсутствии напряжения на всех жилах, снимают старый выключатель и приступают к дальнейшим работам. Ни один шаг с проводами не выполняется до этой проверки.

Прежде чем начинать подключение, разверните схему из инструкции и сверьте обозначения клемм с реальными жилами в подрозетнике. Это исключает путаницу между фазой и нейтралью.

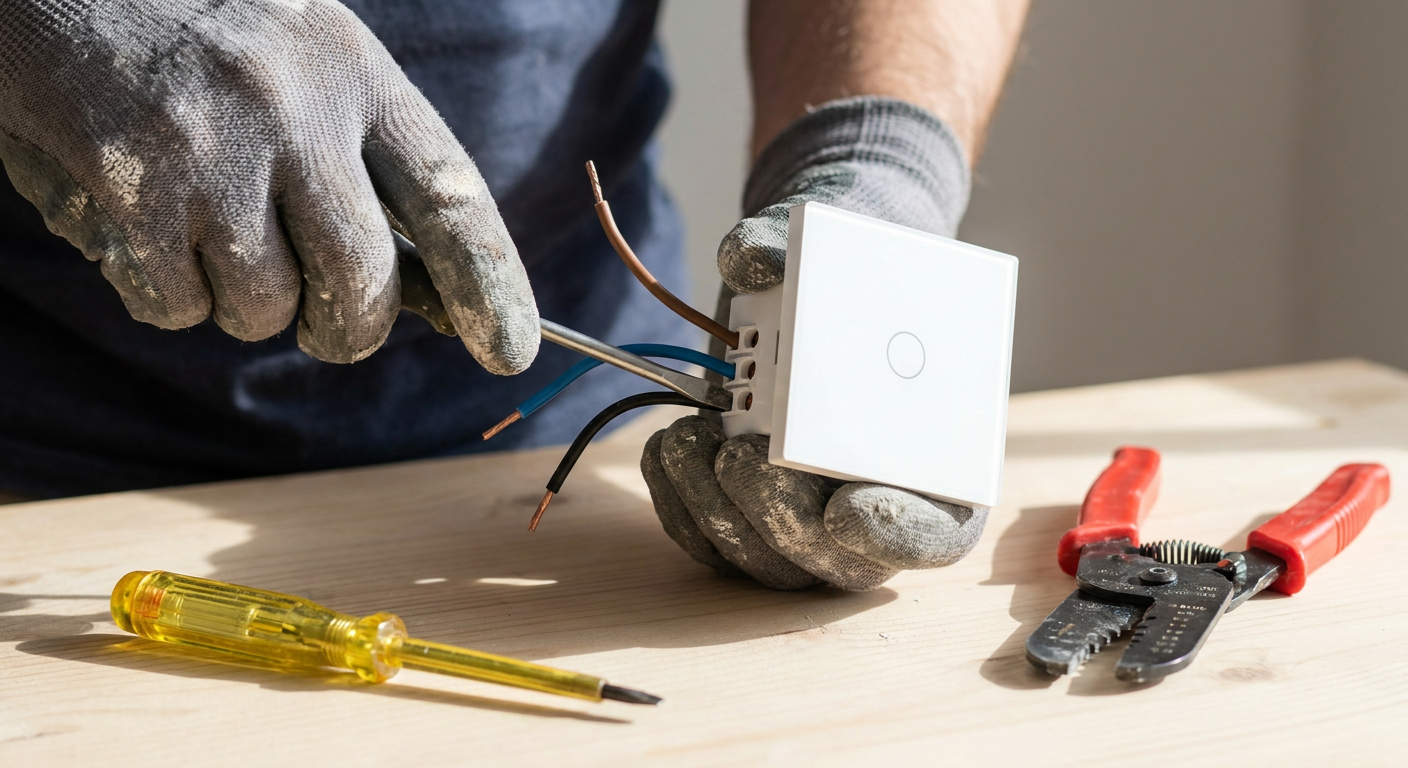

Пошаговая инструкция по установке

Пошаговая инструкция описывает подключение сенсорного выключателя от снятия напряжения до финальной проверки.

1. Обесточить линию. Отключить автомат. Проверить индикатором — напряжения нет.

2. Демонтировать старый выключатель. Снять лицевую панель, открутить крепёжные винты, аккуратно вытащить механизм из подрозетника, не натягивая провода.

3. Определить жилы. Фазный провод определяют индикаторной отвёрткой на клеммах ещё не снятого старого выключателя — до демонтажа, при поданном напряжении. Если проверка нужна уже после демонтажа, жилы предварительно разводят и изолируют, автомат включают кратковременно только при разведённых и заизолированных концах, после определения фазы автомат снова отключают; касаться оголённых жил при поданном напряжении нельзя. Нейтраль определяют по цвету изоляции: синий (голубой) — нейтраль, жёлто-зелёный — земля.

4. Подключить провода к клеммам. Зачистить концы жил на 8–10 мм — точную длину зачистки производитель указывает в паспорте. Подключение выполняется в порядке: сначала нейтраль на N, потом провод нагрузки на L1 (и L2, если двухклавишная модель), последней — фаза на L. Затяжку клемм проверить лёгким подёргиванием провода.

5. Проверить соединения в распределительной коробке. Контакт в коробке — часто причина проблем: убедиться, что клеммы Wago защёлкнуты и провода не выпадают.

6. Уложить запас провода и закрепить механизм. Аккуратно сложить запас провода в подрозетнике, вставить механизм выключателя, выровнять по уровню и затянуть крепёжные винты. Лапки крепления не перетягивать — пластиковый подрозетник может треснуть. Стандартный внешний диаметр подрозетника — 68 мм, глубина 25, 40, 45 или 60 мм; убедитесь, что механизм выключателя входит в установленный подрозетник без зазоров.

7. Установить лицевую панель. Надеть рамку и стеклянную или пластиковую панель согласно инструкции производителя.

8. Подать напряжение и проверить работу. Включить автомат, коснуться сенсорной поверхности — свет должен включиться. Проверить оба контура у двухклавишной модели. Если есть диммер — проверить плавность регулировки.

Фото и видео инструкция от производителя особенно полезна там, где схема отличается от типовой — например, при нестандартном расположении жил или при замене европейской модели на российскую проводку.

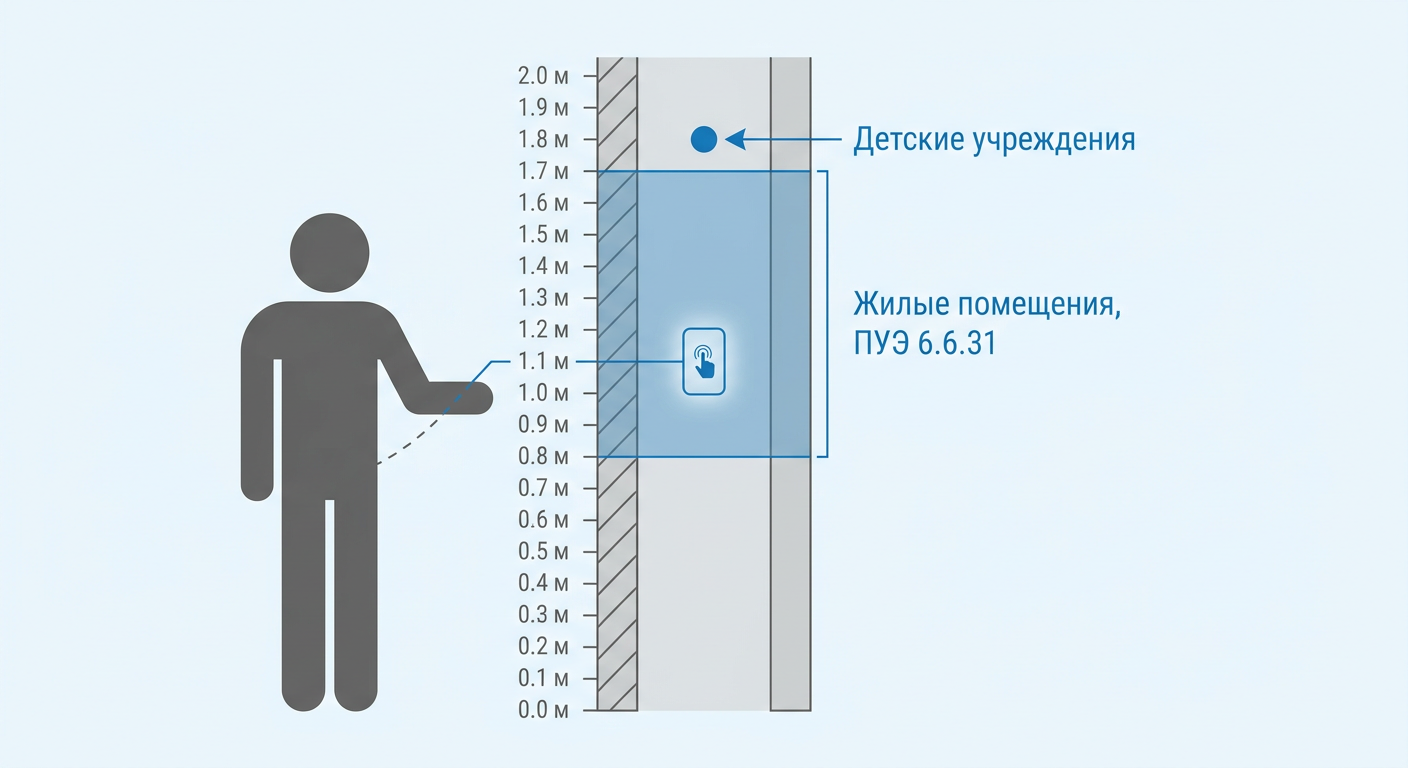

По ПУЭ 6.6.31 выключатели для светильников общего освещения устанавливаются на высоте от 0,8 до 1,7 м от пола; в школах, яслях и детских садах в помещениях для пребывания детей — на высоте 1,8 м. Установить сенсорный выключатель нужно в пределах этого диапазона, ориентируясь на удобство пользователей и нормативные требования.

Особенности подключения без нулевого провода

Разводка без нулевого провода характерна для квартир старой постройки, где к выключателю всегда шли только две жилы: фаза от щитка и обратный провод к лампе. Нейтраль в такой схеме обрывается в распределительной коробке и до выключателя не доходит. Для таких квартир сенсорный выключатель без нулевого провода — единственный рабочий вариант сенсорного управления без перекладки проводки.

Как работает схема без нейтрали

Сенсорный выключатель без нулевого провода питается иначе, чем стандартная модель с клеммой N. Его плата управления получает питание через нагрузку — малым током, измеряемым единицами миллиампер. Этот ток проходит через лампу, не создавая видимого светового потока, но достаточный для работы микроконтроллера. Двухпроводная система при этом остаётся нетронутой: к выключателю по-прежнему идут два провода, клемма N на корпусе отсутствует или не подключается.

Принципиальная разница с сенсорным выключателем с нейтральным проводом: у последнего плата питается независимо от лампы, поэтому он стабильно работает с любой нагрузкой, включая маломощные LED. У модели без нейтрали питание жёстко связано с нагрузочной линией, и именно это определяет все дальнейшие ограничения.

Двухпроводная система при подключении сенсорного выключателя без нулевого провода не требует переделки разводки в квартире — это главное её преимущество. Достаточно подобрать совместимые лампы и, при необходимости, установить шунтирующий конденсатор.

Ограничения по лампам

Из способа питания через нагрузку вытекают конкретные ограничения для схемы без нулевого провода. Светодиодные лампы малой мощности особенно чувствительны: ток, питающий плату, проходит через драйвер LED-лампы, и это может вызвать мерцание или тусклое свечение лампы в выключенном состоянии. Конкретный минимум зависит от модели: для схем без нейтрали обычно называют 10–20 Вт на линию, а Livolo требует ставить адаптер, если суммарная мощность ламп меньше 15 Вт для обычного выключателя и меньше 25 Вт для модели с диммером. Точный порог указан в паспорте выключателя.

Штатное решение — шунтирующий конденсатор, который часто идёт в комплекте с выключателем без нулевого провода. Конденсатор подключают параллельно лампе непосредственно в патроне или распределительной коробке; он обеспечивает цепь для тока питания платы в обход драйвера LED, устраняя мерцание. Если конденсатора в комплекте нет — его покупают отдельно, номинал указан в паспорте выключателя.

Отдельно стоит отметить: если в квартире установлены галогенные или лампы накаливания мощностью от 40 Вт, схема без нулевого провода работает без каких-либо оговорок — ограничения касаются именно маломощных светодиодных ламп.

Когда стоит выбрать модель без нейтрали, а когда — с

Если сопоставить сенсорный выключатель без нулевого провода и сенсорный выключатель с нейтральным проводом, первый удобнее в старой двухпроводной проводке, но чувствительнее к малой нагрузке ламп. Второй работает стабильнее, но требует третьей жилы до подрозетника.

Практическое правило: если в квартире уже ведётся ремонт и прокладываются новые кабели — всегда заводить трёхпроводную линию и брать модель с нейтралью. Если проводка не меняется и в подрозетнике только две жилы — сенсорный выключатель без нулевого провода с шунтирующим конденсатором, а суммарную мощность ламп подбирать по паспорту: без конденсатора для таких схем обычно называют 10–20 Вт на линию, с конденсатором порог ниже.

Сенсорный выключатель и светодиодные лампы

Светодиодные лампы предъявляют к сенсорному выключателю требования, которых нет у ламп накаливания или галогенок. Причина — в устройстве LED-драйвера: он преобразует сетевое напряжение в стабилизированный ток для светодиодов, и этот преобразователь чувствителен к форме напряжения на входе.

Совместимость с выключателем без диммера

Светодиодные лампы корректно работают с сенсорным выключателем для LED-ламп, у которого выходной ключ рассчитан на малый ток и импульсный характер драйвера. У обычных сенсорных выключателей с реле совместимость с LED, как правило, не вызывает проблем: реле полностью размыкает цепь, и через лампу не течёт никакого паразитного тока. Проблемы начинаются при двухпроводной схеме (без нейтрали), где остаточный ток через нагрузку может заставить LED светиться в выключенном состоянии.

Поэтому при выборе выключателя под светодиодные лампы проверяют два параметра: схему (трёхпроводная с нейтралью предпочтительнее) и прямую маркировку LED-совместимости на корпусе или в паспорте устройства.

Диммер и светодиодные лампы

Для плавной регулировки светодиодные лампы должны быть маркированы как совместимые с диммером — иначе появится мерцание или ступенчатое изменение яркости вместо плавного. Диммер решает задачу регулировки яркости освещения за счёт изменения фазы напряжения, подаваемого на лампу: симистор «срезает» часть синусоиды, уменьшая среднее напряжение. Драйвер обычной (не диммируемой) LED-лампы воспринимает такое урезанное напряжение как помеху и реагирует мерцанием или некорректной работой.

Сенсорный выключатель с диммером корректно работает со светодиодными лампами, если суммарная мощность ламп не ниже, чем указано производителем в паспорте. Минимальный порог у разных производителей свой: для сенсорных диммеров Livolo это 25 Вт, у отдельных моделей — 20 Вт. Точное значение всегда приведено в паспорте. У обычных диммеров без поддержки LED порог часто находится в диапазоне 40–60 Вт — это означает, что на два-три LED-светильника по 7 Вт такой диммер не рассчитан.

На упаковке диммера ищите прямое указание на совместимость со светодиодной нагрузкой: тип регулирования у разных моделей отличается, и какой из них подойдёт вашим лампам, производитель указывает в паспорте. Без такой отметки диммер под LED брать не стоит.

Эффект мерцания: механизм и решение

Мерцание светодиодных ламп при использовании с диммером объясняется несовместимостью алгоритма LED-драйвера с фазовым регулированием. Драйвер поддерживает стабильный ток через светодиоды, активно компенсируя изменения напряжения. Когда диммер «срезает» часть синусоиды, драйвер пытается компенсировать потерю, и если его возможности ограничены — возникает заметное мерцание на частоте сети или её кратных. Решение — использовать только лампы с пометкой dimmable и диммер с заявленной LED-совместимостью, а суммарную мощность держать выше минимального порога, указанного в паспорте. Реле в обычном (недиммируемом) сенсорном выключателе этой проблемы не создаёт, так как просто полностью замыкает или размыкает цепь.

Управление освещением с нескольких мест через проходную схему

Проходной сенсорный выключатель — решение для управления одним и тем же светильником из двух и более точек. Типичные сценарии: длинный коридор, спальня с управлением у входной двери и у изголовья кровати, лестница между этажами.

Подробнее о том, что такое проходной выключатель и где он нужен, можно узнать в отдельной статье. Принцип: два выключателя связаны между собой сигнальными проводами, и каждый из них может изменить состояние цепи независимо от положения второго.

В общем перечне видов сенсорных выключателей проходной занимает отдельное место как решение задачи параллельного управления. Проходной сенсорный выключатель работает только со своей схемой подключения, где между двумя устройствами прокладываются дополнительные сигнальные жилы: к первому выключателю подводится фаза, между ними — два сигнальных провода, от второго выход уходит на лампу.

Если управление освещением нужно из трёх точек, между двумя проходными добавляется перекрёстный переключатель: к нему от каждого проходного идёт по два провода. Управление освещением таким образом масштабируется без ограничений по числу точек — добавляются только перекрёстные устройства в промежутке.

Дополнительно многие современные проходные сенсорные выключатели поддерживают интеграцию с умным домом и управление через мобильное приложение. В этом случае физическая пара выключателей дополняется беспроводным каналом, и управление освещением фактически становится неограниченным по числу точек — от кнопки на панели до голосовой команды или сценария автоматизации. О том, как работает умный выключатель, разобрано подробнее в отдельном материале.

Типичные неисправности и как их устранить

Устранить неисправность выключателя сенсорного типа проще, если действовать по алгоритму — от питания к нагрузке, а не наугад. Три самых распространённых симптома: выключатель не реагирует на касание совсем, свет моргает без видимой причины, устройство включается самопроизвольно.

Алгоритм диагностики

Если выключатель не работает, диагностику ведут по цепочке.

Шаг 1. Проверить автомат в щитке — он должен быть во включённом положении. Иногда автомат выбивает из-за скачка нагрузки, и это единственная причина проблемы.

Шаг 2. Индикаторной отвёрткой проверить наличие фазы на клемме L выключателя. Если фазы нет — обрыв в линии между щитком и подрозетником, искать разрыв в распределительной коробке.

Шаг 3. Открыть подрозетник и осмотреть контакты. Качество контакта напрямую влияет на работу подключения: слабо затянутая клемма даёт нагрев и «прыжки» электроники сенсора — свет начинает моргать или включаться самопроизвольно. Подтянуть все клеммы, убедиться что провода не выпадают.

Шаг 4. Проверить лампу. Если лампа слабая LED и схема без нейтрали — причина мерцания может быть именно в несовместимости. Заменить лампу на другую с большей мощностью или подходящим драйвером.

Когда обращаться к электрику

Если после проверки автомата, фазы, контактов и замены лампы проблема не устранена, устранить неисправность выключателя без опыта электрика уже затруднительно. Возможен пробой реле, выход из строя платы управления или повреждение сенсорной площадки. Самостоятельные попытки прозвонить плату без измерительного прибора могут только усугубить ситуацию.

Причины поломки на уровне платы — перегрев из-за плохого контакта, скачок напряжения в сети, попадание влаги — не диагностируются визуально. Опыт электрика нужен и для того, чтобы сверить фактическую разводку с паспортной схемой подключения: нередко оказывается, что в квартире жилы подключены нестандартно и выключатель с завода работал «вопреки» схеме.

Преимущества сенсорных выключателей и советы электрика

Преимущества сенсорного выключателя перед обычным механическим сводятся к нескольким практическим пунктам: нет подвижной клавиши, которая изнашивается и расшатывается; у сенсорной модели нет механического контакта, подверженного износу — коммутация выполняется электронным ключом; гладкая поверхность проще в уборке; встроенная подсветка помогает найти выключатель в темноте; электронная платформа позволяет интегрировать устройство в сценарии умного дома.

Если сравнить с обычным выключателем, сенсорный проигрывает в двух ситуациях: при частых скачках напряжения в сети (электроника чувствительнее механики) и при несовместимых лампах (механическому выключателю совместимость безразлична).

Требования нормативов и нормативная база

Требования ПУЭ распространяются на монтаж выключателей независимо от их типа — сенсорные не исключение. Высота установки разобрана в разделе про монтаж своими руками; здесь отметим другой норматив.

По СП 256.1325800.2016 выключатели для ванных комнат и санузлов следует устанавливать снаружи этих помещений — это требование прямо касается сенсорных моделей, электроника которых особенно чувствительна к влажности. Требования ПУЭ в части монтажа проводок и соединений применяются к любым работам с электропроводкой — ссылки на конкретные пункты приведены там, где это относится к теме.

Практические советы

Опыт электрика подтверждает, что пошаговая инструкция из паспорта работает и в реальном подрозетнике, а не только на схеме — при условии, что фактическая проводка соответствует типовой. Практический опыт монтажа особенно полезен при подключении сенсорного выключателя в старых квартирах, где официальная схема не совпадает с фактической разводкой: жилы могут быть перепутаны, цветовая маркировка не соблюдена, а нейтраль может оказаться там, где ожидается фаза.

Советы, основанные на практическом опыте монтажа, ориентированы на домашнего мастера — они дают короткие правила, которые сложно найти в инструкции производителя:

• минимальную нагрузку диммера проверять по паспорту до покупки ламп, а не после;
• не затягивать крепёжные лапки подрозетника намертво — стеклянная панель может лопнуть;
• при первом включении касаться панели один раз и подождать несколько секунд — некоторые модели имеют задержку первого срабатывания после подачи питания;
• если самопроизвольные срабатывания появились после переезда соседей сверху — проверить, нет ли источника электромагнитных помех рядом с подрозетником.

Частые вопросы

Что лучше — сенсорный выключатель или обычный механический?

Механический выключатель работает с любой проводкой и любыми лампами без ограничений. Сенсорный требует либо нейтрального провода в подрозетнике, либо достаточной нагрузки при двухпроводной схеме — без шунтирующего конденсатора это обычно 10–20 Вт на линию — без этого он либо не запустится, либо будет давать мерцание. Сенсорный проигрывает также при нестабильном напряжении в сети и несовместимых лампах. Выбор в пользу сенсорного оправдан там, где важны эстетика, подсветка в темноте или интеграция в умный дом, — при условии, что проводка позволяет.

Как подключить одноклавишный сенсорный выключатель своими руками?

Правило одно: фаза — на клемму L, нейтраль — на N, провод к светильнику — с выходной клеммы L1. Прежде всего убедитесь, что в подрозетнике есть нулевой провод: если нейтрали нет, эта модель не подойдёт — нужна версия без нулевого провода. Подключение ведут в порядке: сначала нейтраль на N, затем нагрузочный провод на L1, последней — фаза на L. Автомат на щитке отключают до начала любых работ и включают только после сборки и закрытия подрозетника.

Как подключить двухклавишный сенсорный выключатель — схема?

У двухклавишной модели один общий вход фазы (L), два независимых выхода (L1 и L2) на две группы освещения и один нейтральный вход (N) — это компоненты конструкции, которые задают схему. Фазу и нейтраль менять местами нельзя, а вот перепутать L1 и L2 не опасно — просто две группы ламп поменяются местами. От выключателя к распределительной коробке идут четыре провода: N, L, L1, L2.

Как подключить сенсорный выключатель с диммером к светодиодным лампам?

Три условия должны выполняться одновременно: диммер маркирован как LED-совместимый (Leading Edge или Trailing Edge для LED), лампы имеют пометку dimmable, и суммарная мощность ламп не ниже минимального порога диммера — у Livolo это 25 Вт, у других моделей порог свой, и его смотрят в паспорте. Если хотя бы одно из условий не соблюдено — мерцание или невозможность плавной регулировки. Такой выключатель всегда требует нейтрального провода: без N плата диммера не запитается.

Какие сенсорные выключатели света лучше — на что смотреть при выборе?

Три решающих параметра. Первый — наличие нейтрали в подрозетнике: есть — берите модель с N, нет — только без нулевого провода. Второй — диапазон нагрузки: для диммера смотрят минимум (у Livolo — 25 Вт суммарно, у других моделей свой порог, он указан в паспорте) и максимальную мощность; несоответствие мощности ламп — главная причина возврата. Третий — материал сенсорной поверхности: стеклянная конструкция надёжнее пластиковой при ежедневном касании и проще в уходе. Бренд и дизайн выбирают уже после того, как все три параметра определены.
