Светильники Армстронг: как выбрать для подвесного потолка

Для нового монтажа в подвесной потолок берите LED-панель: посадочный размер корпуса 595×595 мм под стандартную ячейку 600×600, световой поток от 3200 лм, мощность 36–40 Вт. Для сухого офиса и коридора достаточно IP20, для кухни и санузла нужен IP54 с герметичным рассеивателем.

Светильник Армстронг для подвесного потолка

Светильник Армстронг — плоская панельная модель, встроенная в логику подвесного потолка: она занимает ровно одну ячейку каркаса вместо обычной потолочной плиты, без подрезки профилей и без дополнительных крепёжных элементов. По классификации светотехники такой прибор относится к классу панельных светильников и отличается от накладных или подвесных моделей именно тем, что корпус опирается на Т-профиль подвесной системы, а не крепится к перекрытию напрямую.

Подвесной потолок принадлежит к семейству модульных потолочных систем: несущий каркас из профилей заполняется сменными плитами и световыми приборами одного формата. Именно поэтому светильник встаёт в ячейку на место обычной плиты — принцип взаимозаменяемости заложен в конструкцию самой системы. Это упрощает и первоначальный монтаж, и любую последующую замену прибора.

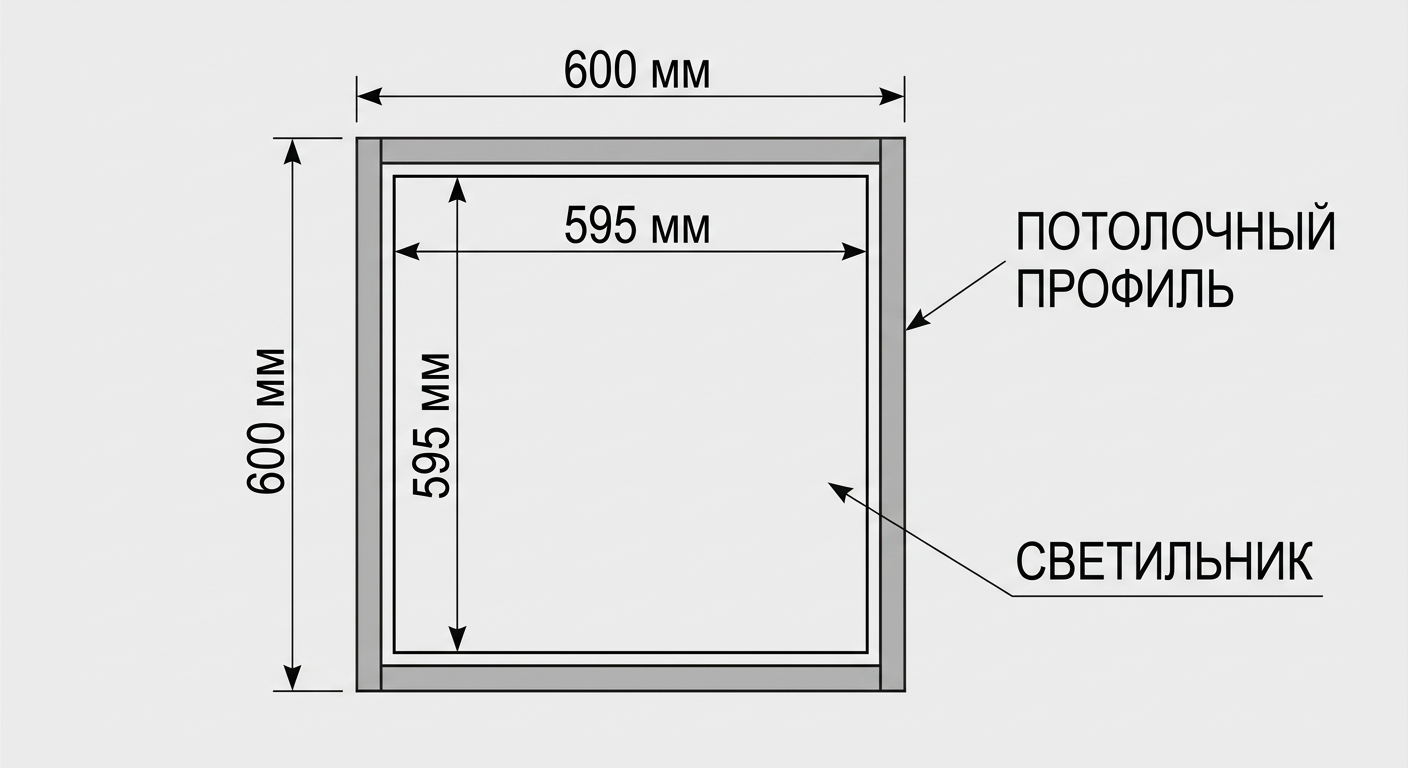

Стандартный размер светильника Армстронг: 600×600 или 595×595?

У светильника Армстронг номинальный размер — 600×600 мм. Но это не габарит корпуса, а шаг Т-профиля подвесной системы: именно с таким шагом нарезается каркас, и именно под этот модуль разработаны все плиты и световые приборы. Модульный размер ячейки 600×600 закреплён в ГОСТ Р 58324-2023 «Потолки подвесные минераловатные. Технические условия», который действует с 01.07.2024 взамен ГОСТ Р 58324-2023. Стандарт нормирует потолочную систему, а не сам светильник: прибор лишь обязан входить в эту ячейку.

Реальный габарит корпуса светильника при этом меньше — производители делают его 595×595 мм, чтобы панель входила в ячейку с небольшим зазором и не распирала профиль. Эта величина — рыночная норма, сложившаяся практически у всех производителей, а не требование какого-либо стандарта. Поэтому в проектной документации фигурирует модуль 600, а в паспорте изделия — 595, и это не ошибка и не расхождение: просто в первом случае речь о шаге каркаса, во втором — о фактическом корпусе прибора.

Если продавец в карточке указывает 600×600, уточните реальный габарит корпуса — нужно 595×595.

Конструкция и посадка в каркас

Корпус стандартного светильника Армстронг — прямоугольная рама из металла или усиленного пластика, в которую вставлен источник света и рассеиватель. Глубина корпуса LED-панелей составляет примерно 19–40 мм в зависимости от исполнения — типовые варианты 595×595×19, ×25, ×40 мм. У растровых люминесцентных корпусов глубина больше, поскольку внутрь помещаются трубчатые лампы с отражателем. Панель опирается на горизонтальные полки Т-профиля и удерживается собственным весом, хотя для тяжёлых моделей производители рекомендуют подвесы к перекрытию.

Подвесная система с шагом профиля 600 мм — это и есть то, что в разговорной речи называют «потолком Армстронг». Светильник под такой потолок не требует индивидуальной подгонки: плита вынимается, прибор укладывается на её место, кабель подводится сверху.

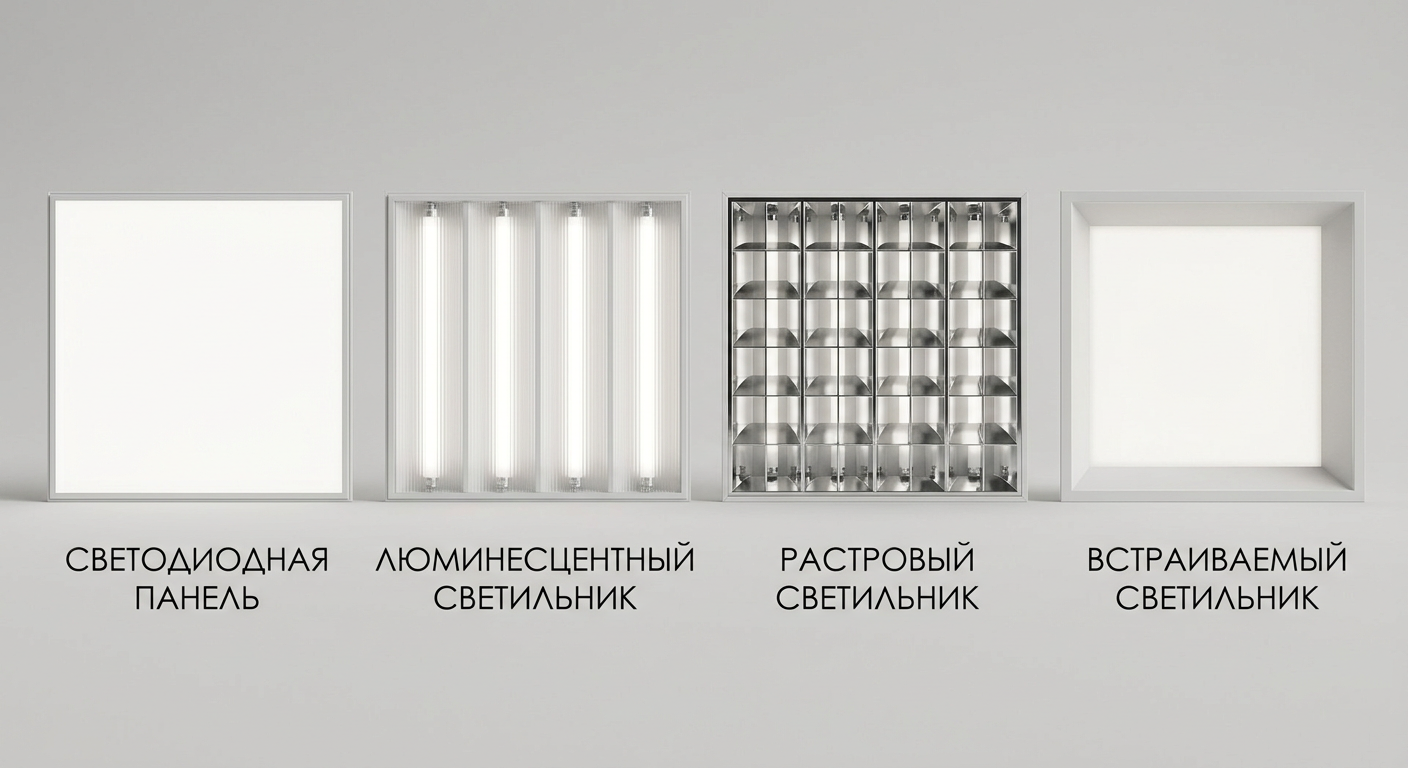

Виды светильников Армстронг

В подвесной потолок формата 600×600 ставят четыре основных типа световых приборов. Каждый из них закрывает свою задачу, и выбор между ними — это не вопрос вкуса, а вопрос назначения помещения и требований к оптике.

LED-панели

LED-светильник — сегодня основной вариант для нового монтажа. Корпус такой панели содержит матрицу светодиодов, закрытую сплошным рассеивателем, который равномерно распределяет свет по площади. Рассеиватель бывает опаловым (матовым) или микропризматическим — об этом подробнее ниже.

LED-светильник как вариант исполнения светильника Армстронг отличается от классических моделей в первую очередь отсутствием сменных ламп: световой модуль и драйвер составляют единый неразборный узел. Ресурс таких приборов — от 25 000 часов у бюджетных до 50 000–100 000 часов у качественных моделей, измеряется по критерию L70. При замене панели меняют целиком, хотя часть производителей предлагает сменные LED-модули.

Люминесцентные модели

Люминесцентный светильник — исторически первая версия прибора формата Армстронг. В стандартном корпусе 600×600 размещают четыре трубчатые лампы Т8 по 18 Вт каждая, итого 72 Вт на прибор. Люминесцентный светильник остаётся в эксплуатации в старых офисах и торговых помещениях, где каркас уже установлен и замена инфраструктуры нецелесообразна. Для новых проектов этот тип практически не выбирают: энергопотребление вдвое выше при меньшем световом потоке на выходе.

Растровые светильники

Растровый светильник — это исполнение с зеркальной экранирующей решёткой из металлических ламелей вместо сплошного рассеивателя; в формате 600×600 такие приборы ставят в подвесной потолок наравне с LED-панелями. Решётка направляет свет строго вниз, поднимает защитный угол и снижает блёскость — это и есть главная задача растрового исполнения для офисного освещения с мониторами.

Важное терминологическое разграничение: «Армстронг» — это про посадочное место (модуль 600×600 в видимой Т-системе), а «растровый» — про тип оптики. Это не синонимы. Растровый светильник бывает накладным и подвесным, существует независимо от подвесного потолка, а в ячейку Армстронг ставят и растровые приборы, и панели с опаловым или микропризматическим рассеивателем. В ГОСТ 16703-2022 такой элемент называется «экранирующая решётка» — слово «растровый» сложилось в отраслевой практике, но не является термином стандарта.

Растровый светильник рассчитан на посадку в ячейку подвесного потолка и опирается на Т-профиль так же, как LED-панель. Разница — в том, как формируется свет: решёткой из ламелей, а не рассеивающим стеклом или пластиком.

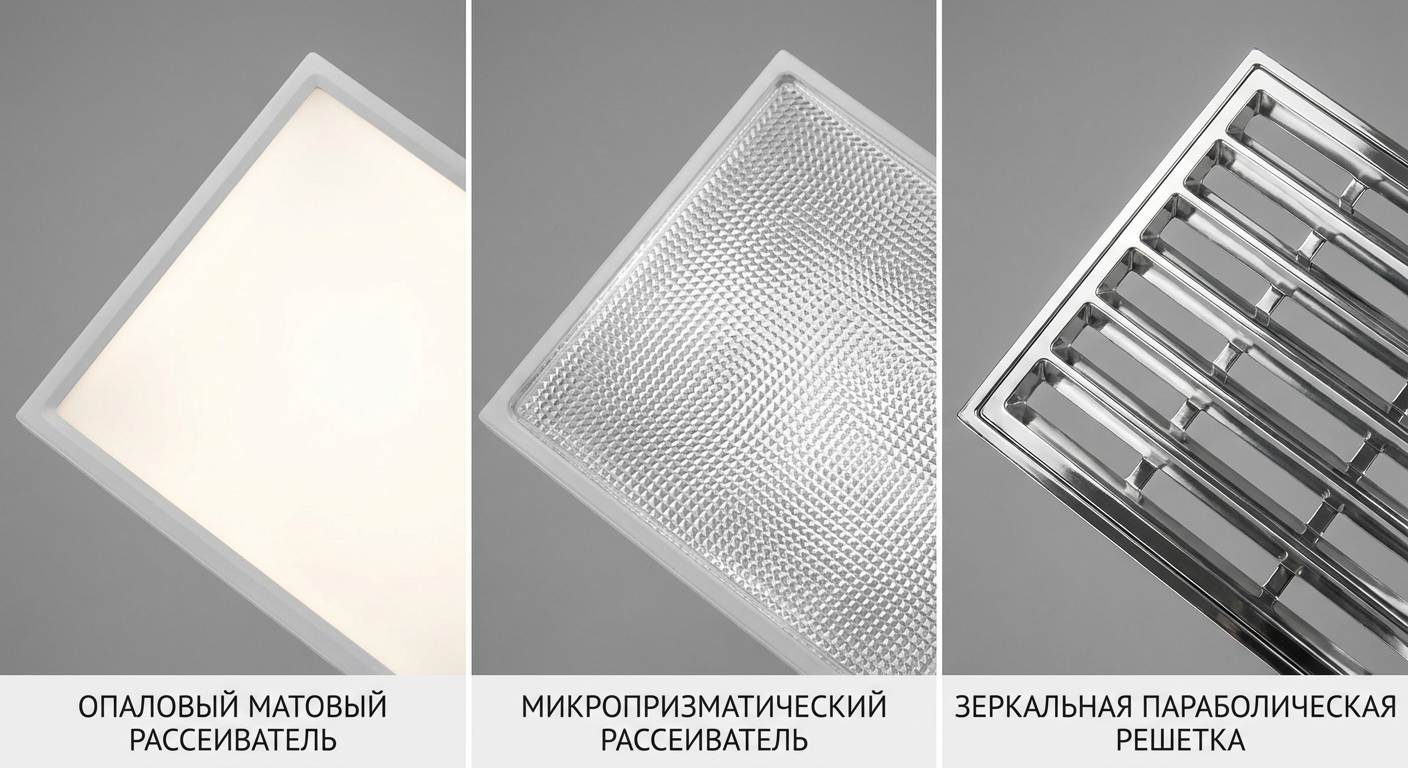

Как рассеиватель определяет комфорт освещения

Рассеиватель — ключевой элемент, который задаёт качество света на рабочем месте. Опаловый (матовый) даёт мягкое и равномерное свечение, но теряет часть светового потока — часть фотонов поглощается самим материалом. Микропризматический рассеиватель лучше удерживает блёскость под мониторами и при этом теряет меньше потока, чем опаловый. Зеркальный растр экранирует источник света полностью и даёт наименьшую слепимость, но формирует более направленный поток.

Ни одно из исполнений не является безусловно лучшим: выбор зависит от задачи помещения. Для опен-спейса с компьютерами уместны микропризматика или растр, для переговорной без мониторов — опаловый рассеиватель, для торговой витрины с акцентным освещением — отдельная история.

Встраиваемые модификации

Встраиваемый светильник — исполнение, при котором корпус утоплен за плоскость потолочных плит, и снаружи видна только светящаяся поверхность. Такая модель становится частью подвесного потолка, когда за плитами есть достаточный запас высоты под корпус прибора и подводку питания. Встраиваемый вариант требует отдельной задачи при монтаже: вырезается посадочное отверстие в плите, а корпус фиксируется пружинными зажимами или отдельными крепёжными деталями.

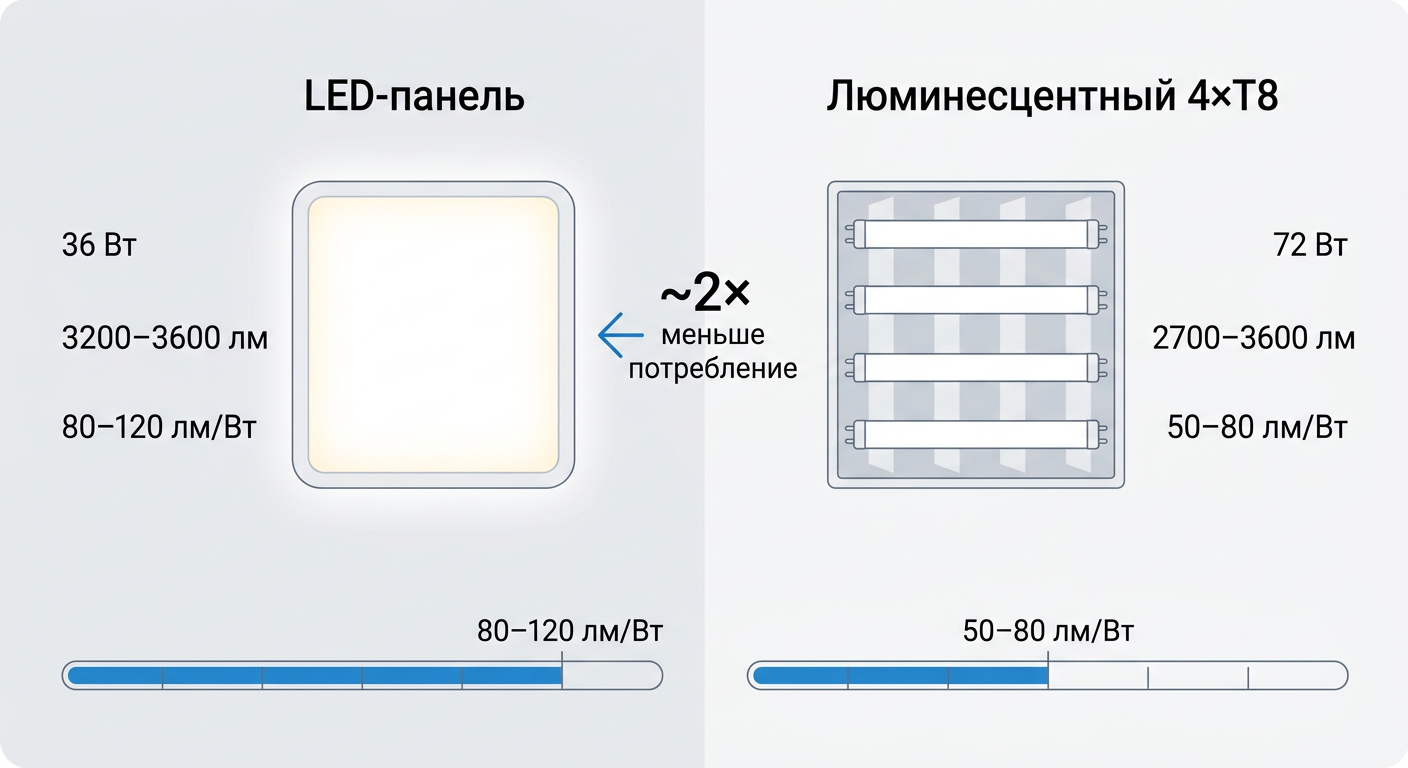

Сравнение LED и люминесцентных светильников

Выбирая между LED-светильником и люминесцентным светильником для подвесного потолка, имеет смысл смотреть на три параметра: светоотдачу, ресурс и характер свечения. Именно это сравнение типов светильников помогает принять обоснованное решение и понять, где LED-панель окупается быстрее.

Светоотдача и энергопотребление

LED-светильник даёт светоотдачу 80–120 лм/Вт — это рыночный ориентир по паспортам изделий, нормируется не она сама, а освещённость на рабочей поверхности. Люминесцентный светильник укладывается в диапазон 50–80 лм/Вт.

На уровне реального прибора разница выглядит так: LED-панель 36 Вт выдаёт около 3200–3600 лм на выходе. Растровый светильник с четырьмя лампами Т8 по 18 Вт тянет 72 Вт; сами лампы излучают суммарно около 4800–5400 лм, но наружу выходит заметно меньше. У растровых светильников с зеркальной решёткой КПД оптики составляет примерно 0,5–0,68 — производители указывают его прямо в характеристиках. При таком КПД реальный поток прибора получается порядка 2700–3600 лм, и паспортные данные это подтверждают: у распространённого ЛПО 4×18 заявлено 2700 лм. Разница с ламповыми люменами — то, что поглотили отражатель и ламели. Именно поэтому сравнивают приборы в сборе, а не паспортные данные голых ламп: у самой трубки Т8 светоотдача выше, чем у собранного с ней светильника.

Вдвое большее потребление при меньшем световом потоке на выходе. Люминесцентный светильник проигрывает LED по энергоэффективности: там, где растровый прибор требует 72 Вт, LED-панель обходится 36 Вт при большем световом потоке на выходе. На масштабе десятков панелей в офисе это превращается в заметную разницу в счёте за электричество.

Ресурс

У LED-светильника заявленный срок службы — 25 000–100 000 часов по критерию L70, то есть до момента, когда световой поток падает до 70% от начального. Люминесцентный светильник проигрывает по ресурсу: трубчатые лампы Т8 служат в 2–3 раза меньше, и их нужно периодически менять. При интенсивной эксплуатации — по 8–10 часов в день — разница особенно ощутима.

Характер свечения и мерцание

Люминесцентные лампы работают от переменного тока 50 Гц и при плохом балласте мерцают с частотой, заметной для зрения при движении — это создаёт усталость при длительной работе. Качественные электронные пускорегулирующие аппараты снижают мерцание, но не устраняют его полностью.

LED-светильники с качественным драйвером дают коэффициент пульсации менее 5% — при этом уровне мерцание не воспринимается даже при движении глаз. Но «хороший драйвер» не определяется на глаз и не следует из цены: значение коэффициента пульсации смотрят в паспорте изделия, а у бюджетных моделей фактическая пульсация нередко расходится с задекларированной. Дешёвые LED-модели с упрощённым драйвером могут мерцать так же сильно, как и люминесцентные, поэтому коэффициент пульсации — один из параметров, который проверяют в паспорте при покупке.

По совокупности этих параметров для новых установок выбирают LED-панели. Люминесцентный светильник остаётся актуальным только при замене ламп в уже существующих растровых корпусах, когда менять каркас нецелесообразно.

Как выбрать светильник Армстронг

Выбор светильника под конкретное помещение строится на четырёх параметрах, которые работают в связке. Разбирать каждый по отдельности бесполезно: низкая мощность при высоком световом потоке — хорошо; высокая мощность при плохой цветопередаче — уже компромисс. Вот чек-лист критериев выбора.

1. Тип лампы — первый и определяющий критерий: он задаёт и светоотдачу, и ресурс, и итоговую стоимость владения. Тип лампы учитывается при выборе светильника в первую очередь, потому что от него зависит вся дальнейшая математика: эффективность, частота замен, нагрузка на электросеть. LED-панель мощностью 36 Вт закрывает то же освещение, что давала люминесцентная сборка 4×18 Вт при потреблении 72 Вт. При одинаковых ваттах светодиодная матрица выдаёт заметно больше люмен, чем трубчатая лампа, — это прямое следствие более высокой светоотдачи.

2. Мощность светильника — мощность панели закладывают в подбор параллельно с площадью помещения и нормой освещённости, а не берут «на глаз». Стандартная LED-панель формата 600×600 — 36–40 Вт; меньшие значения встречаются у моделей с пониженным световым потоком, что не всегда оправдано.

3. Световой поток — при выборе светильника смотрят не только на ватты, но и на световой поток в люменах: именно он показывает фактическую яркость прибора. Ватты говорят о потреблении; сколько света выдаёт панель — только люмены. При одинаковой мощности 36 Вт на рынке стоят модели и на 2900, и на 3600 лм — разница почти в 25% при одинаковом счёте за электричество.

4. Цветовая температура — при выборе светильника её подбирают под назначение помещения. Для рабочих зон — нейтральный белый свет, для зон отдыха и переговорных — более тёплые оттенки. Норматив для светодиодных приборов в помещениях с людьми важен: об этом подробнее в разделе про цветовую температуру.

Соотношение цена-качество — пятый неочевидный параметр. Дешёвый корпус и упрощённый драйвер ведут к ранней замене панели или к неприятным сюрпризам с мерцанием. Экономия на закупке часто перекрывается затратами на замену и работу электромонтажника. Баланс цена-качество оценивают через ресурс и гарантию производителя, а не только через цену за штуку.

Мощность светильника и световой поток

Мощность светильника показывает, сколько электроэнергии панель потребляет за единицу времени. Световой поток — сколько видимого света она отдаёт. Связывает эти два параметра светоотдача: у панелей Армстронг сегодня это ориентировочно 80–120 лм/Вт по паспортным данным розничных моделей. Это не нормируемая величина — нормируется освещённость на рабочей поверхности, а не КПД прибора.

Почему ватты не равно свет

Мощность задаёт потенциальный световой поток, но реальный результат зависит от светоотдачи конкретной модели. Опасность простого расчёта «36 Вт = хороший свет» в том, что при одинаковых 36 Вт в рознице встречаются и панели на 2900 лм, и на 3600 лм. Разница почти в четверть, притом что потребление и счёт за электричество у обеих одинаковые. Чем ниже мощность светильника при том же световом потоке — тем выше энергоэффективность системы освещения в целом.

Световой поток принято выражать в люменах (лм) — это суммарное количество видимого света, которое отдаёт панель во всех направлениях. От суммарного светового потока всех панелей в помещении зависит освещённость на рабочих поверхностях: если люменов не хватает, уровень освещения на столах уйдёт ниже нормы.

Как считают мощность под помещение

Мощность светильника закладывают в подбор параллельно с площадью и нормой освещённости. Сначала фиксируют требуемую освещённость для типа помещения, затем считают суммарный световой поток, который нужен для её обеспечения, и делят на поток одного прибора. Так получают количество панелей — и уже под это количество смотрят на совокупную мощность установки.

Для LED-панелей 36–40 Вт с потоком 3200–3600 лм расчёт покажет одну панель примерно на каждые 2–2,5 м² при нормальной высоте потолка и нейтральных стенах. Это прикидочная цифра: точный расчёт зависит от коэффициента использования светового потока, который учитывает высоту потолка и отражающую способность поверхностей.

Для 40 Вт разброс ещё шире: в розничном сегменте встречаются модели от 3400 до 4800 лм. Поэтому в спецификации фиксируют люмены, а ватты проверяют следом — как ограничение по нагрузке на электросеть, а не как показатель яркости.

Практическое правило

Мощность светильника учитывается при выборе в двух ролях одновременно: как показатель электрической нагрузки на линию и как косвенный ориентир по световому потоку. Но доверять только ваттам нельзя — подбирают по люменам, проверяют ватты. Светоотдача ниже 80 лм/Вт у LED-панели — повод присмотреться к модели внимательнее: либо устаревшая матрица, либо неудачный драйвер.

Цветовая температура и индекс цветопередачи

Цветовая температура и индекс цветопередачи — два параметра, которые напрямую влияют на то, комфортно ли работать под конкретным светом и насколько точно он передаёт цвета объектов в помещении.

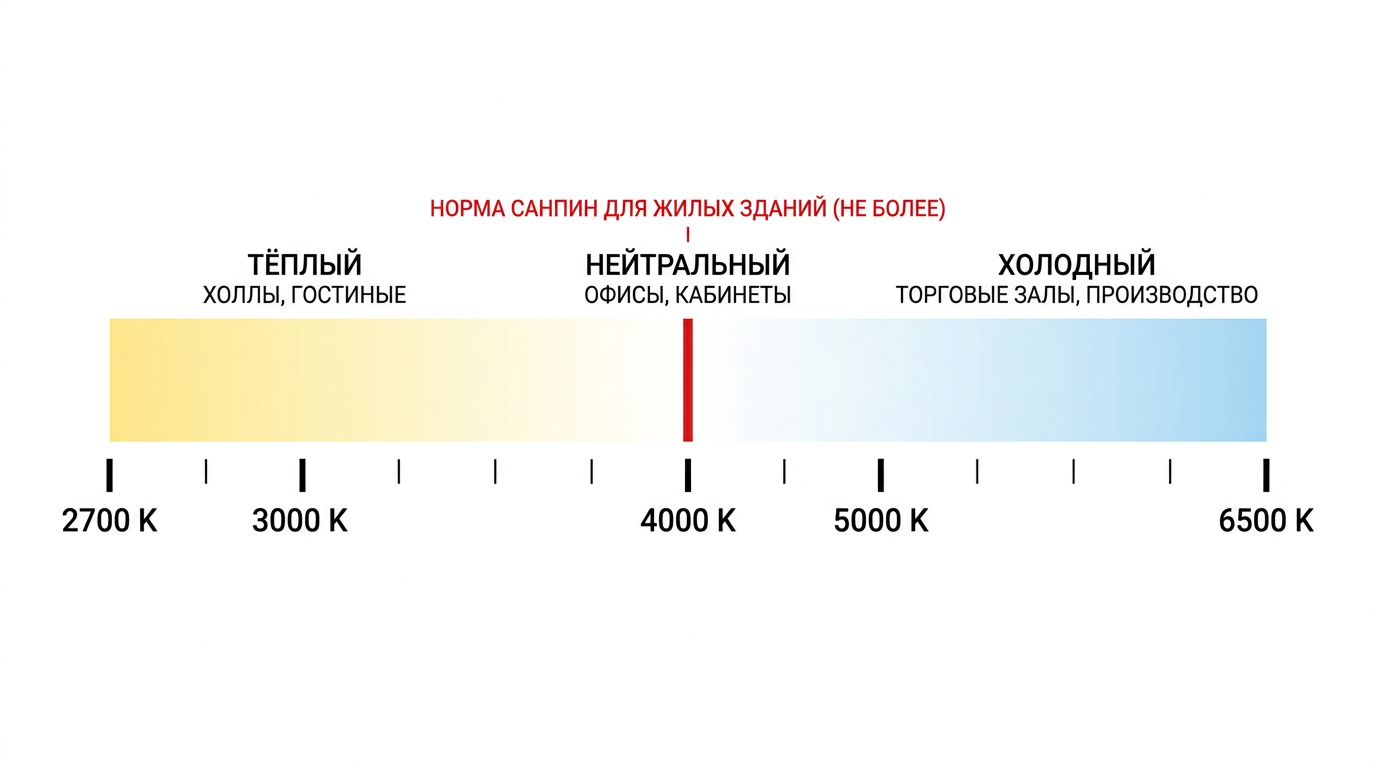

Цветовая температура

Цветовая температура выражается в Кельвинах: чем выше значение, тем холоднее и более «синим» воспринимается свет. Диапазоны, которые встречаются в светильниках Армстронг:

• 2700–3000 К — тёплый белый, уместен в холлах, зонах ожидания, переговорных, где важна расслабляющая атмосфера;
• 3500–4000 К — нейтральный белый, базовый выбор для офисов и торговых залов, где нужно удерживать концентрацию;
• 5000–6500 К — холодный белый, встречается в розничной торговле, однако в помещениях с длительным пребыванием людей, к которым относятся и офисы, применение ограничено нормативно.

Это ограничение — нормативное. Цветовая температура для светодиодных светильников сверху ограничена санитарными требованиями: СанПиН 1.2.3685-21 (п. 152) устанавливает, что в помещениях с длительным пребыванием людей коррелированная цветовая температура белых светодиодов не должна превышать 4000 К. Поэтому рабочий выбор для офиса, где применяются светодиодные приборы, — 4000 К.

Цветовая температура закладывается в выбор светильника по назначению помещения, а не по личному вкусу. Тёплые оттенки прямо задают атмосферу релаксации, нейтральный белый удерживает работоспособность — это физиологически обоснованная зависимость, а не дизайнерское соображение.

Индекс цветопередачи

Индекс цветопередачи обозначают как CRI (или Ra) — это коэффициент по шкале до 100, который показывает, насколько точно светильник передаёт цвета предметов относительно эталонного источника. Чем выше значение, тем точнее панель воспроизводит оттенки.

При низком CRI бумаги, экраны и цвет одежды выглядят «выцветшими» — индекс цветопередачи прямо определяет качество освещения на рабочем месте. У дешёвых моделей CRI бывает ниже 80, и это ощутимо в помещении.

Индекс цветопередачи обязательно проверяют при выборе светильника. Нормативные ориентиры расходятся в зависимости от документа: СП 52.13330.2016 (табл. Л.1) для офисов требует Ra ≥ 80, а СанПиН 1.2.3685-21 (пп. 84 и 162) — Ra ≥ 85 для общего искусственного освещения. Эти документы устанавливают разные пороги, поскольку имеют разный правовой статус: СанПиН — обязательный документ санитарного законодательства, тогда как СП 52.13330.2016 с 01.09.2024 применяется добровольно. При конфликте ориентируются на более жёсткое требование — СанПиН. Безопасный практический ориентир для офиса — Ra ≥ 85: такая модель проходит по обоим документам, и выбрать панель с Ra 80–84 значит выполнить требования свода правил, но нарушить санитарные нормы.

Для торговых залов по СП 52.13330.2016 — Ra ≥ 85. Для медицинских кабинетов, лабораторий, шоурумов с точной передачей цвета материалов — Ra ≥ 90. Брать модели с CRI ниже этих порогов для соответствующих помещений значит создавать проблему, которую потом трудно диагностировать: люди жалуются на усталость глаз, а не на свет.

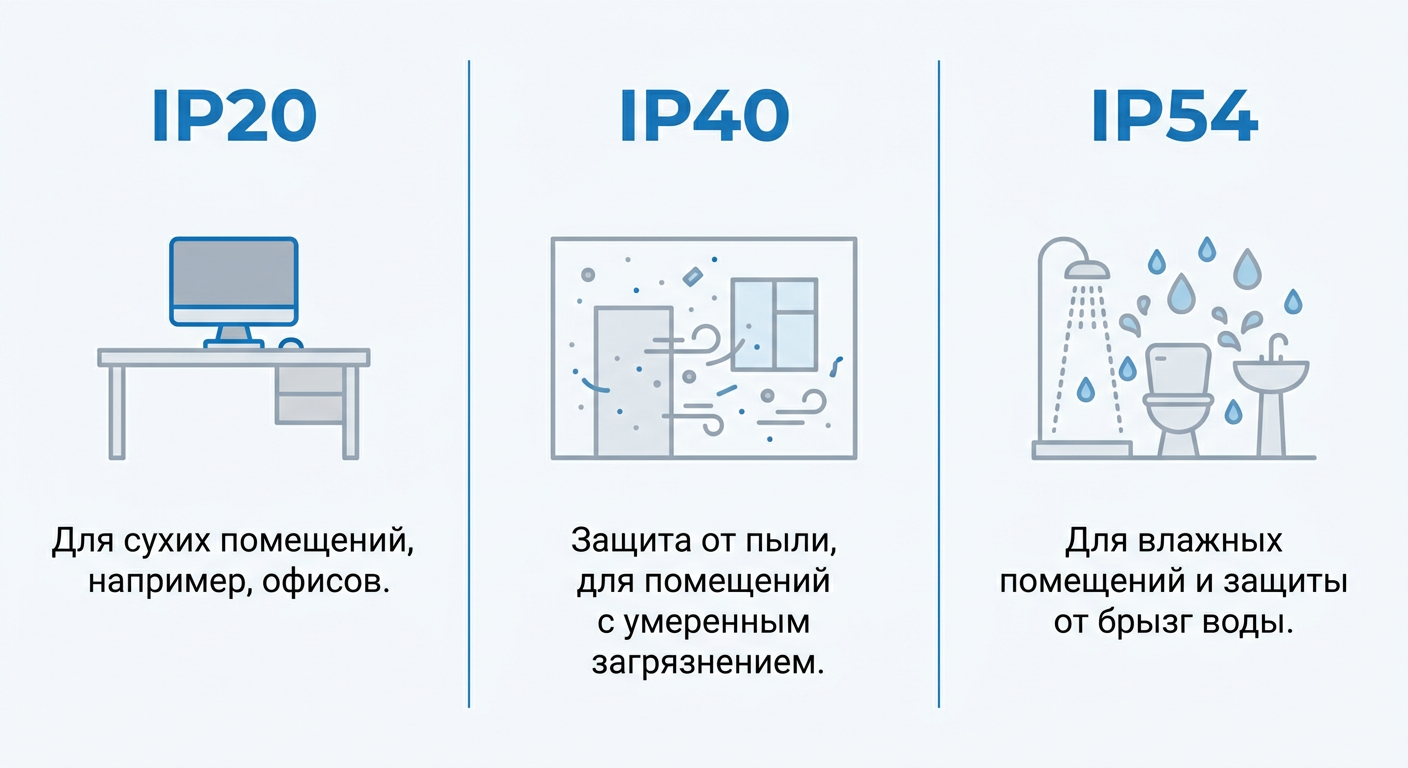

IP-рейтинг и степень защиты корпуса

IP-рейтинг показывает, насколько корпус светильника защищён от попадания твёрдых частиц и влаги. Он закладывается в выбор светильника по условиям зоны монтажа: пыль, влажность, риск попадания брызг — всё это задаёт минимальный класс защиты.

Основные уровни для светильников Армстронг:

• IP20 — базовое исполнение для сухих помещений: офисы, переговорные, коридоры административных зданий;
• IP40 — закрытый корпус, защита от пыли, допустимо небольшое количество влаги в воздухе;
• IP54 и выше — герметичное исполнение для влажных зон: санузлы, кухни, производственные участки с брызгами.

IP-рейтинг диктует условия монтажа светильника: во влажных зонах требуется герметичная посадка в ячейку каркаса и рассеиватель из закалённого стекла. Пластиковый рассеиватель при систематическом воздействии влаги деградирует быстро, а нарушение герметичности ввода кабеля ведёт к короткому замыканию.

Заявленный IP-рейтинг подтверждается через сертификат соответствия или декларацию по ТР ТС 004/2011 (низковольтное оборудование) и ТР ТС 020/2011 (электромагнитная совместимость). Форма документа зависит от типа изделия. Это способ проверить реальную защиту прибора, а не доверять цифре в карточке товара: у моделей без действующего документа о соответствии заявленный IP-рейтинг ничем не подкреплён.

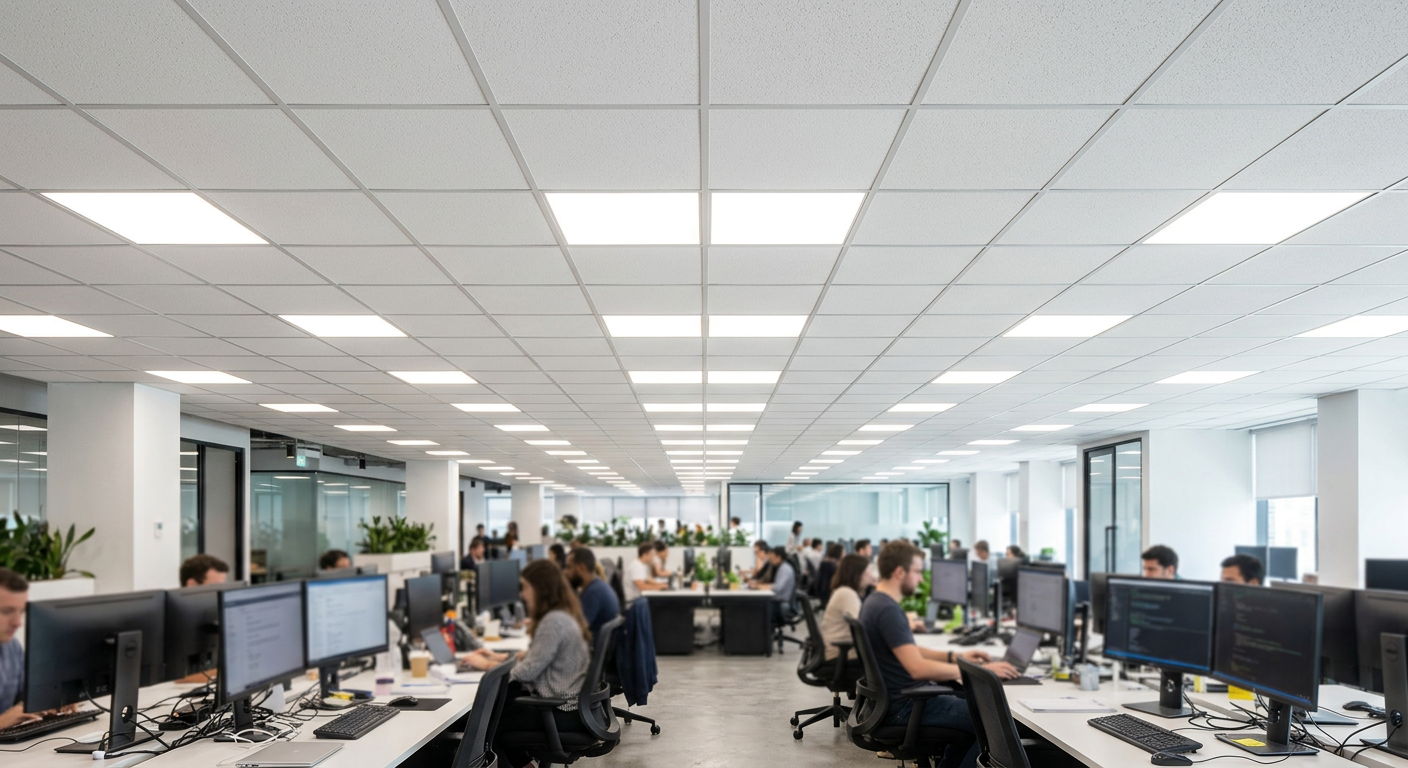

Офисное освещение и сферы применения

Светильник Армстронг стал стандартом для офисного освещения по конструктивной логике: панель ложится в стандартный каркас вместо плиты и даёт равномерный свет по всей площади без сложного монтажа. Именно это сочетание — простота установки и модульность — обеспечило широкое распространение формата в офисах, торговых залах, коридорах административных комплексов и лабораториях.

Нормы освещённости для офиса

Норма освещённости для офисных помещений зависит от того, каким нормативным документом пользоваться. Два действующих документа дают разные числа, и называть одно значение без источника нельзя.

СанПиН 1.2.3685-21 (табл. 5.25) устанавливает обязательный санитарный минимум: 300 лк при общем освещении офиса и 400 лк для рабочих мест с компьютерами. Это нижняя обязательная планка. СП 52.13330.2016 (табл. Л.1) задаёт проектную норму — 500 лк для офисных помещений; с 01.09.2024 этот свод правил применяется добровольно. Для мест с ПК коэффициент пульсации — не выше 5% по обоим документам.

Норма освещённости для офиса зависит от того, каким документом руководствуется проектировщик: санитарным минимумом или проектной нормой. На практике при проектировании новых объектов ориентируются на 500 лк как на целевой уровень, поскольку он закрывает и нормы СанПиН, и привычные для сотрудников условия работы. Подробный разбор норм освещённости офиса — в отдельной статье: Как грамотно организовать освещение офиса.

Сферы применения

Офис и опен-спейс — LED-панели с нейтральным белым 4000 К, Ra ≥ 85, коэффициент пульсации < 5%. Растровые светильники уместны там, где рабочие места расположены у стен с мониторами под прямым углом к источнику.

Коридоры и переходные зоны — достаточно панелей с потоком от 2500 лм и IP20. Здесь важна равномерность распределения, а не максимальный уровень освещённости.

Торговые залы — более яркие панели, Ra ≥ 85 по СП 52.13330.2016, часто с тёплым или нейтральным оттенком в зависимости от типа товара.

Лаборатории и медицинские кабинеты — Ra ≥ 90, иначе мелкие цветовые различия в материалах и анализах теряются.

Владелец офиса принимает решение об освещении исходя из задач сотрудников и допустимого бюджета на замену: он выбирает между разовыми вложениями в качественные панели и регулярными затратами на обслуживание дешёвых моделей.

Срок службы и энергоэффективность

Срок службы и энергоэффективность — два параметра, которые формируют реальную стоимость эксплуатации световой системы на несколько лет вперёд. Низкая цена покупки, перекрытая частыми заменами и высокими счетами за электричество, перестаёт быть выгодой.

Срок службы LED-светильника

Светодиод не перегорает, как лампа, а постепенно тускнеет. Поэтому срок службы LED-светильника измеряют по критерию L70 — количеству часов работы, за которые световой поток снижается до 70% от начального значения. Это отраслевой способ задать ресурс прибора; документа, предписывающего конкретное значение L70, не существует — производитель устанавливает его самостоятельно на основе испытаний.

В паспортах встречается разброс от 25 000 до 100 000 часов, и означает он разное качество матрицы и драйвера, а не разные методики счёта. Важна оговорка: это ЗАЯВЛЕННЫЙ ресурс. У дешёвых панелей с упрощённым драйвером реальная деградация идёт быстрее паспортной — поток теряет те же 30% заметно раньше объявленного срока, и проверить это до покупки нельзя ничем, кроме репутации производителя и гарантийных обязательств. Бюджетная панель с 25 000 ч и качественная с 50 000+ ч — это одна шкала, просто разные позиции на ней. К моменту достижения L70 световой поток падает до 70% от начального, и дальнейшая работа прибора уже не обеспечивает расчётную освещённость.

Срок службы закладывают в выбор светильника наравне с ценой: короткий ресурс перечёркивает низкую стоимость покупки. При 8-часовом рабочем дне и примерно 250 рабочих днях в году — около 2000 часов в год — 25 000 часов соответствует порядка 12 годам, а 50 000 часов — порядка 25 годам работы. Чем дольше панель работает без замены, тем меньше её реальная стоимость за год использования.

Энергоэффективность системы

Энергоэффективность панели во многом определяется типом источника света внутри. LED-матрицы дают 80–120 лм/Вт, трубчатые лампы Т8 — 50–80 лм/Вт. Разница в светоотдаче означает, что при одинаковом световом потоке LED-панель потребляет вдвое меньше электроэнергии.

Энергоэффективность проверяют при выборе светильника по светоотдаче в лм/Вт, а не по мощности в ваттах. Два прибора с одинаковыми 36 Вт могут иметь светоотдачу 85 и 110 лм/Вт — это разные вещи, и на масштабе 50–100 панелей в офисном здании разница в ваттах превращается в ощутимую статью расходов.

Энергоэффективность определяет реальное соотношение цена-качество: разница в потреблении между эффективной и посредственной панелями на десятках приборов формирует заметную разницу в счётах за электричество по итогам года. Долговечность прибора и его КПД работают в паре — оба параметра влияют на итоговые затраты владения.

Производители и гарантия на светильники

Производитель светильников напрямую формирует реальный срок службы прибора: качество LED-матрицы и драйвера у устоявшихся производителей ближе к паспортным цифрам, чем у малоизвестных сборщиков. Это не означает, что любой крупный бренд гарантированно лучше — но у него есть документированная история испытаний и понятная цепочка ответственности.

На что смотреть у производителя

Производитель светильников задаёт условия гарантии: у крупных компаний она длиннее и с понятным регламентом. Стандартная гарантия на LED-панели — 2–3 года, у серьёзных производителей — 5 лет и более. Но важно не только количество лет: условия гарантии включают допустимое количество часов работы в сутки, требования к монтажу и ограничения по условиям эксплуатации. Эти строки в договоре читают до покупки.

Гарантия на светильник — обязательная строка при выборе и покупке. Обслуживает её продавец, а ответственность несёт производитель: при выборе поставщика смотрят, есть ли у него авторизация от производителя и как устроен процесс замены.

Производитель светильников закладывает соотношение цена-качество через ресурс и гарантийные обязательства. Наценка известного бренда часто окупается именно через это: меньше замен, предсказуемый ресурс, работающий гарантийный сервис.

Документы о соответствии

Сертификат соответствия на светильники выдаётся по требованиям ТР ТС 004/2011 (низковольтное оборудование) и ТР ТС 020/2011 (электромагнитная совместимость). Форма документа — сертификат или декларация — зависит от категории изделия. Сертификат фиксирует ответственность конкретного производителя за конкретную партию: продавать светильник без действующего документа о соответствии нельзя.

Для покупателя сертификат — практический инструмент проверки: он подтверждает, что заявленные характеристики, включая IP-рейтинг и электробезопасность, прошли испытания. Документ запрашивают у продавца до оплаты; если его нет или он просрочен — это повод отказаться от покупки. Паспорт изделия также проверяют отдельно: в нём должны быть указаны световой поток, цветовая температура, Ra и коэффициент пульсации.

Монтаж светильника в потолок Армстронг

Монтаж светильника в подвесной потолок начинается не с самой панели, а с проверки готовности каркаса. Это ключевое условие: установка армстронга невозможна без собранного подвесного потолка, поскольку панель опирается на Т-профиль каркаса, а не крепится к перекрытию напрямую.

Подготовка каркаса

Т-профили и подвесы проверяют на ровность и надёжность крепления к перекрытию. Полноразмерный модульный светильник весит несколько килограммов, и Т-профиль рассчитан прежде всего на лёгкие потолочные плиты. Для тяжёлых приборов производители подвесных систем требуют собственных точек подвеса к перекрытию. В ГОСТ Р 58324-2023 это было прямым требованием (п. 5.3.3); стандарт отменён с 01.07.2024, но монтажные инструкции производителей подвесных систем сохраняют то же условие, поэтому на практике оно продолжает действовать. Каркас удерживает равномерно распределённую нагрузку от плит; точечная масса светильника — другая задача.

Профили выравнивают по горизонтали, подвесы проверяют на надёжность, при необходимости добавляют дополнительные точки крепления над ячейкой под светильник.

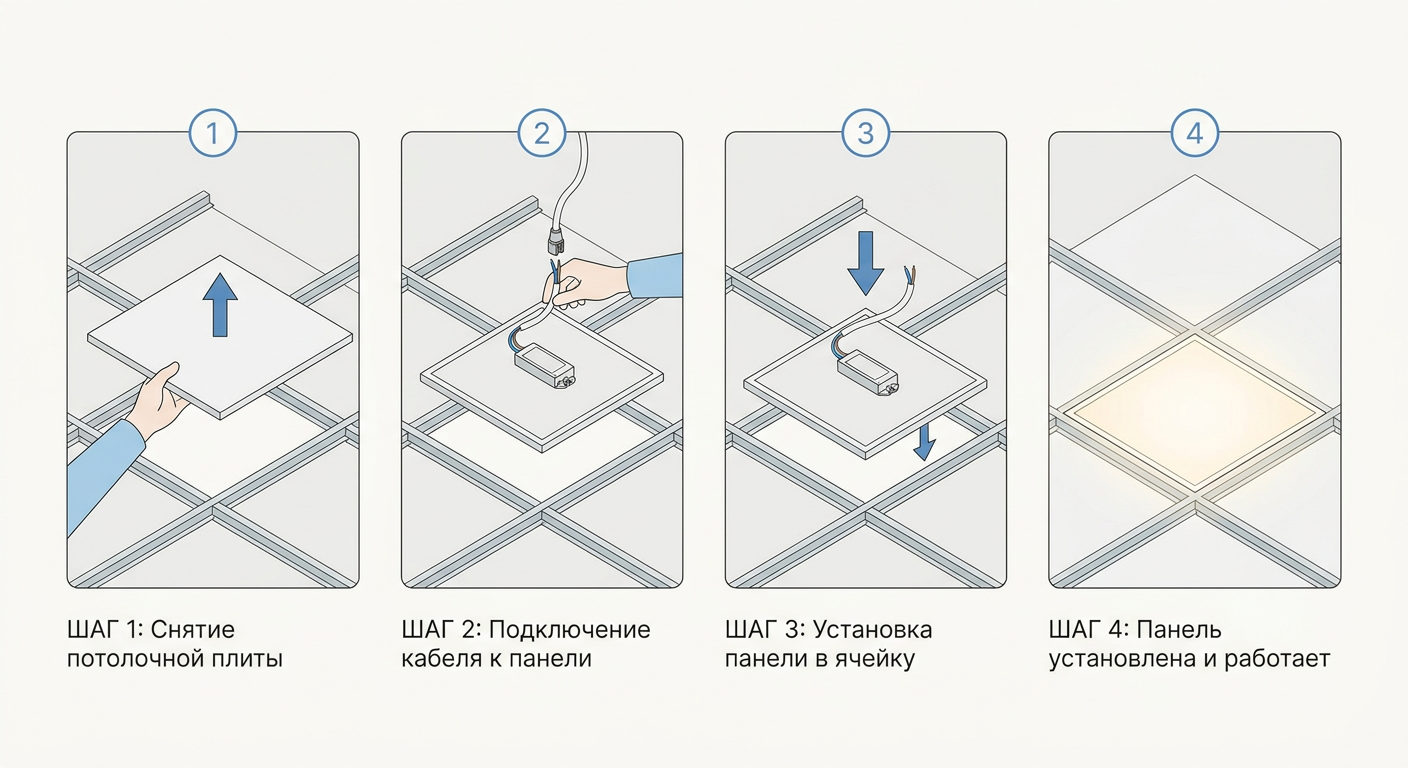

Укладка и подключение

После подготовки каркаса работа с прибором проходит в несколько шагов. Из ячейки вынимают потолочную плиту, подводят кабель питания через пространство над потолком, подключают светильник к сети по схеме производителя. Затем панель укладывают в ячейку 600×600 так, чтобы корпус 595×595 мм лёг на горизонтальные полки Т-профиля с равномерным зазором по периметру.

Монтаж светильника обычно ведёт электромонтажник с электротехническим допуском — специалист с нужной квалификацией или прораб бригады. После подключения проверяют, что панель включается без задержки, не мигает при запуске и корректно работает в связке с выключателями или диммером.

Влажные зоны и встраиваемые модификации

Монтаж светильника подгоняется под IP-рейтинг прибора: во влажных зонах ставят герметичные вводы кабеля и рассеиватели из закалённого стекла. Пластиковые элементы в таких условиях деградируют.

Встраиваемый светильник задаёт особую задачу при монтаже: корпус утапливают за плоскость плиты, поэтому перед установкой проверяют запас высоты над потолком — его должно хватать под глубину корпуса и подводку питания. Посадочное отверстие вырезают по шаблону производителя.

Проектирование освещения и расчёт количества светильников

Число панелей в помещении считают от нормы освещённости и паспортного потока прибора, а не прикидывают на глаз по площади. Проектировщик освещения рассчитывает необходимый световой поток под нормы для конкретного типа помещения — и уже под этот поток определяет количество приборов.

Методика расчёта

В инженерной практике используют метод коэффициента использования. Число светильников N определяют по формуле:

N = E × S × Z / (Ф × η × MF)

где E — нормируемая освещённость (лк), S — площадь помещения (м²), Z — коэффициент неравномерности (обычно 1,1–1,15), Ф — световой поток одной панели (лм), η — коэффициент использования светового потока, MF — коэффициент эксплуатации.

Важная деталь: СП 52.13330.2016 оперирует не «коэффициентом запаса Кз», а коэффициентом эксплуатации MF. Для офисов и торговых залов MF = 0,71 (табл. 4.3 свода правил). Формулу подают как инженерную практику, а не как прямое положение документа — в тексте СП она в таком виде не приведена.

Коэффициент использования η зависит от высоты потолка, размеров помещения и коэффициентов отражения стен и потолка. Его берут из фотометрических таблиц производителя под конкретную модель прибора.

Как это работает на практике

Для офиса с проектной нормой 500 лк и панелями 4000 лм расчёт даёт примерно один светильник на 2–2,5 м² — но это прикидочная цифра для плоского помещения с нейтральными стенами. При высоких потолках и тёмной отделке коэффициент использования падает, и приборов потребуется больше.

Проектировщик освещения закладывает тип лампы в начале работы, потому что от него зависит и мощность, и количество панелей, и электрическая нагрузка на распределительный щит. Одновременно в проект включают индекс цветопередачи по назначению помещения: для медицинских помещений и лабораторий — не ниже 90, для торговых залов — не ниже 85. Расстановку панелей проектировщик считает в специализированной программе (DIALux, Relux) с учётом расположения рабочих мест: цель — равномерная освещённость над каждым столом, а не просто «светильники по сетке».

Покупка светильника и отзывы покупателей

Покупка светильника становится следующим шагом после выбора, когда параметры уже зафиксированы: тип, мощность, световой поток, цветовая температура, IP-рейтинг. На этом этапе задача — сравнить продавцов, а не перебирать характеристики заново.

При покупке баланс цена-качество проверяют не только по ценнику, но и по гарантии, наличию сертификата по ТР ТС 004/2011 и ТР ТС 020/2011 и репутации поставщика.

Владелец офиса принимает решение о покупке светильника исходя из ресурса и стоимости владения на несколько лет вперёд. Соотношение цена-качество для B2B-покупки правильно считать в горизонте трёх–пяти лет: экономия на закупке перекрывается стоимостью повторной закупки и работой электромонтажника, причём демонтаж и монтаж на объекте обходятся дороже самой панели.

Частный покупатель принимает решение о покупке светильника по другой логике: цена, доступность в магазине и простота самостоятельной установки выходят на первый план. Здесь соотношение цена-качество чаще означает «приемлемый свет за разумные деньги», а не «минимальная стоимость владения».

Отзывы о светильниках корректируют итоговое решение о покупке, если читать их с нужным фильтром. Полезны конкретные жалобы: мерцание с первых недель, брак драйвера, ускоренная деградация светового потока к году работы. Общие оценки «нравится/не нравится» мало информативны — ищут системные проблемы конкретной серии.

Чек-лист для продавца перед оплатой: действующий сертификат или декларация по ТР ТС, паспорт изделия с указанием светового потока, Ra и коэффициента пульсации, условия гарантии с указанием срока и порядка обращения.

Частые вопросы

Какой светильник Армстронг 600х600 лучше выбрать?

Для нового монтажа выбирают LED-панель с реальным посадочным размером корпуса 595×595 мм — именно это значение нужно искать в характеристиках, а не номинальный 600×600, который обозначает шаг каркаса. Ориентир по световому потоку для панели 36 Вт — 3200–3600 лм; модели ниже 3000 лм при той же мощности имеют низкую светоотдачу и не закрывают норму освещённости даже при плотном расположении. Люминесцентные варианты оправданы только при замене ламп в уже установленных растровых корпусах, где менять каркас нецелесообразно.

Какой светильник Армстронг выбрать для офиса?

Базовые параметры для офисного LED-светильника: цветовая температура 4000 К — это одновременно и нейтральный рабочий свет, и верхний предел по СанПиН 1.2.3685-21 (п. 152) для светодиодных приборов в помещениях с длительным пребыванием людей; Ra ≥ 85 (СанПиН 1.2.3685-21, пп. 84 и 162); коэффициент пульсации не выше 5% для мест с компьютерами. По освещённости действуют два документа с разными числами: обязательный санитарный минимум — 300 лк при общем освещении и 400 лк для рабочих мест с ПК (СанПиН 1.2.3685-21, табл. 5.25), проектная норма — 500 лк (СП 52.13330.2016, табл. Л.1). На практике при проектировании новых офисов ориентируются на 500 лк как целевой уровень.

Какие лампы лучше использовать в светильниках Армстронг?

Для новых установок — LED-модуль встроенного типа или LED-лампа T8 под цоколь G13; выбирайте модели с ресурсом от 50 000 часов по критерию L70. Встроенный модуль компактнее и не требует замены ламп. Люминесцентные лампы T8 или T5 оправданы только в уже смонтированных растровых корпусах, где замена на LED-драйвер нецелесообразна по бюджету. Переходник под LED T8 в старый корпус — рабочий вариант, но перед покупкой уточняют совместимость с электромагнитным балластом: некоторые LED T8 требуют его байпаса.

На какие характеристики смотреть при выборе светильника Армстронг для подвесного потолка?

Чек-лист с числами: мощность 36–40 Вт на панель 600×600, световой поток не ниже 3200 лм, светоотдача от 80 лм/Вт (значения ниже 80 лм/Вт — повод насторожиться), IP-рейтинг минимум IP20 для сухих помещений и IP54 для влажных зон, коэффициент пульсации менее 5% для помещений с компьютерами. Все эти данные должны быть в паспорте изделия — если продавец их не предоставляет, это показательно. Посадочный размер корпуса проверяют отдельно: нужен именно 595×595 мм, а не номинальный 600×600.

Как соотносятся цена и качество у светильников Армстронг — на чём не стоит экономить?

Экономить можно на корпусе — разница между пластиковой и металлической рамой не влияет на качество света. Нельзя экономить на драйвере и LED-чипах: у бюджетных моделей деградация матрицы идёт быстрее расчётной — световой поток падает на 30% уже к 10 000 часам вместо заявленных 25 000–50 000 ч по критерию L70, а коэффициент пульсации может оказаться выше 20% при задекларированных 5%. Отсутствие сертификата по ТР ТС — отдельный сигнал: такая модель не прошла испытания, и заявленные характеристики ничем не подтверждены.
