Потолок грильято: как подобрать светильники

Для потолка грильято подходят встраиваемые в ячейку приборы, подвесные модели на тросе или штанге, трековые системы над решёткой и подсветка надпотолочного пространства — способ размещения выбирают первым, и он определяет тип прибора. Корпус встраиваемого светильника всегда меньше номинала ячейки: часть проёма занимают профили, поэтому для ячейки 100×100 мм в документации производителей встречаются корпуса 89×89 мм для классической системы и 84×84 мм для GL15. Панель на секцию 600×600 мм у классического Грильято с П-образным профилем имеет фактический размер около 588×588 мм, а у систем на Т-образном профиле — 595×595 мм: это разные системы, и перепутать их на этапе заказа значит получить светильник, который не встанет. Решётка выдерживает не более 2 кг/м² дополнительной нагрузки у классической системы, поэтому всё тяжелее компактного модуля крепят отдельными подвесами к перекрытию.

Что такое потолок грильято: ячейка, шаг решётки, высота ламелей

Потолок грильято — подвесная конструкция из алюминиевого профиля, несущие и поперечные направляющие которой пересекаются и образуют повторяющуюся ячеистую решётку. Ячейка грильято — базовый элемент этой сетки: именно из неё собирается всё видимое поле потолка. Потолок грильято широко применяется в офисном освещении, торговых залах, ресепшнах, холлах и атриумах — везде, где нужна одновременно техническая доступность надпотолочного пространства и аккуратный внешний вид.

Каркас собирают из алюминиевого профиля — это даёт лёгкость, устойчивость к коррозии и возможность разбирать и собирать секции без демонтажа всего потолка. Профиль бывает двух принципиально разных типов:

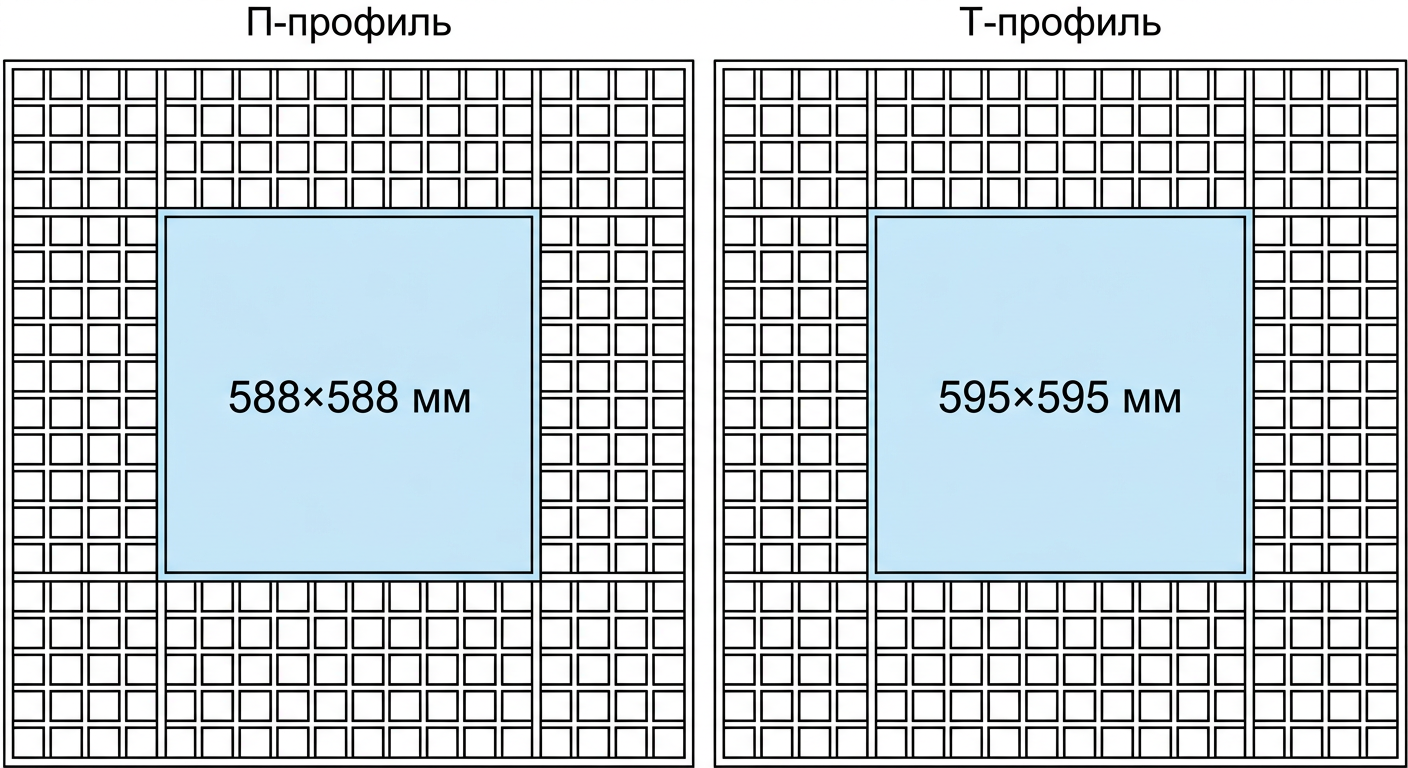

• Классический Грильято — П-образный (U-образный) профиль; секция на модуль 600×600 мм имеет фактический размер панели около 588×588 мм.
• Грильято GL — Т-образный профиль шириной 15 или 24 мм; панель на тот же модуль 600×600 мм имеет размер 595×595 мм.

Это не косметическое различие: при подборе светильника система определяет, какой корпус физически встанет в секцию.

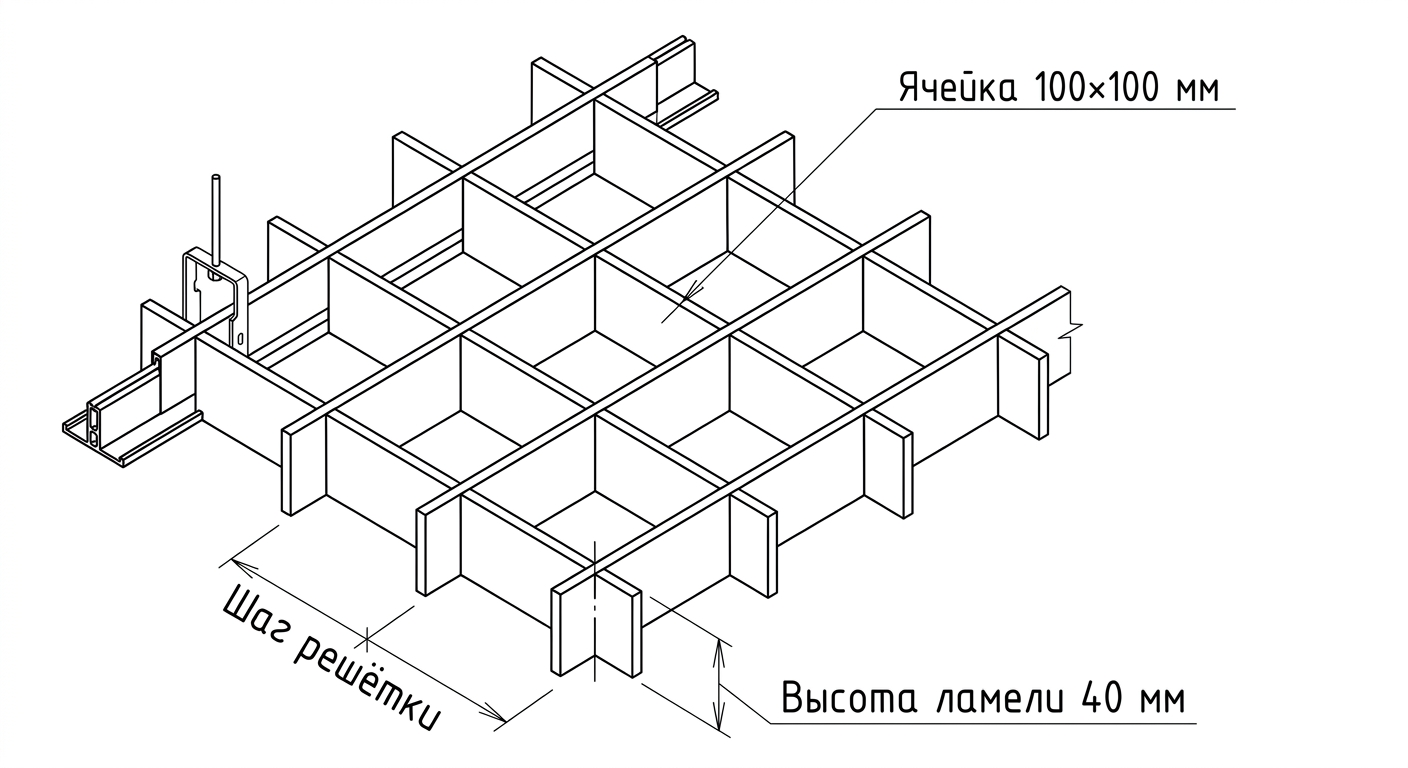

Ключевые параметры конструкции:

Размер ячейки. У ячейки грильято фиксированный шаг из стандартной линейки — от 30×30 до 200×200 мм. Принято делить их на мелкоячеистые (до 86×86 мм) и крупноячеистые (от 100×100 мм). Конкретные типоразмеры крупной линейки: 100×100, 120×120, 150×150, 200×200 мм — под них выпускают отдельные встраиваемые модули.

Шаг решётки. Номинальный размер ячейки — это и есть шаг решётки, расстояние между осями соседних профилей. Свободный проём ячейки меньше номинала на ширину профиля — поэтому под ячейку 100×100 мм выпускают корпуса меньше 100 мм. Шаг задаёт ритм, с которым повторяются ячейки по всему полю потолка, и определяет, с каким ритмом можно расставлять светильники.

Высота ламелей. Высота ламели — глубина решётки по вертикали. В документации производителей встречаются, например, профили высотой 40 мм у классической системы и 37 мм у GL15; точное значение для своего потолка берут из паспорта системы. От неё зависит, насколько открыто надпотолочное пространство: чем выше ламель, тем уже угол обзора вверх и тем сильнее она экранирует светильник, установленный над решёткой.

Не следует путать модуль 600×600 мм (сборную секцию потолка из множества мелких ячеек) с самой ячейкой: модуль — это укрупнённая единица монтажного шага, а ячейка — элементарная клетка от 30 до 200 мм.

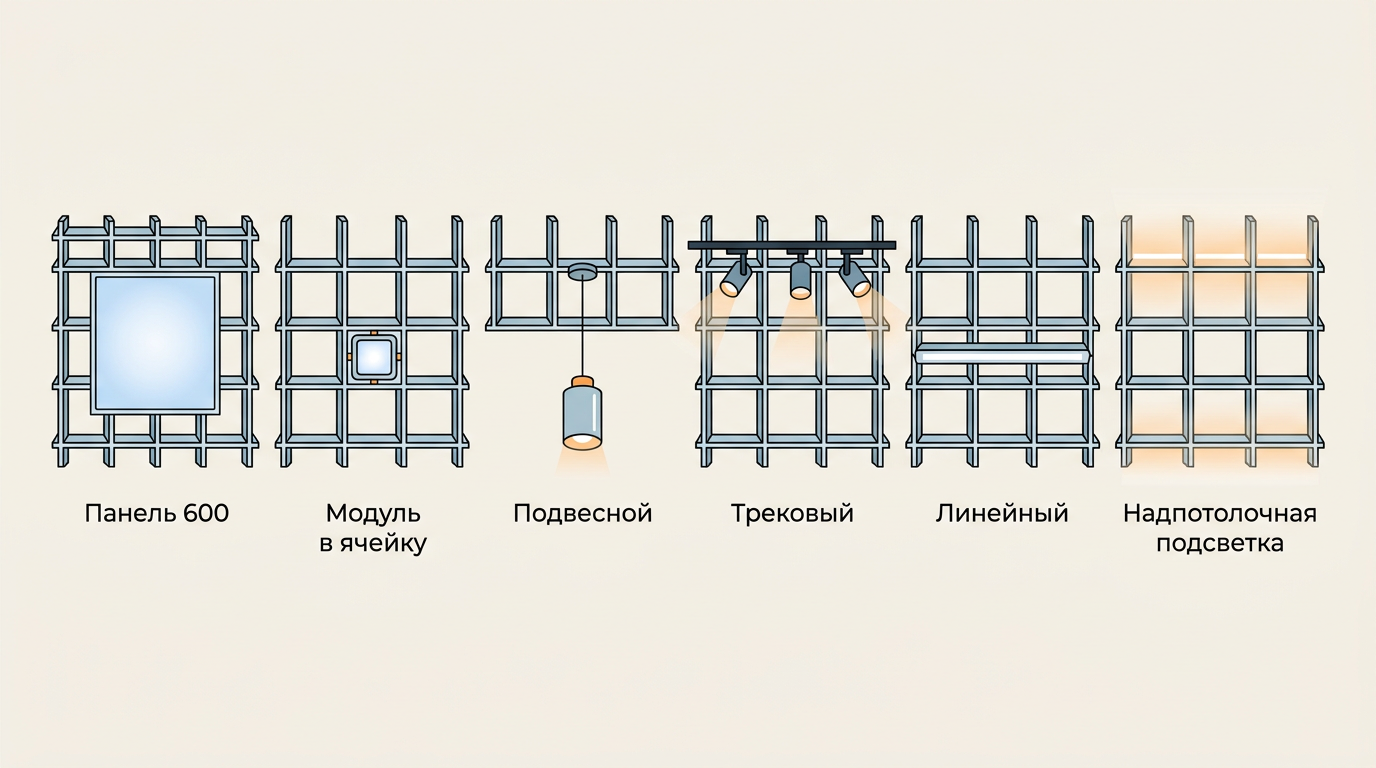

Какие светильники подходят для потолка грильято и по каким параметрам выбирать

Чаще всего светильник для грильято относится к классу встраиваемых, но это не единственный вариант. С решёткой совместимы несколько принципиально разных классов приборов: встраиваемые в ячейку или в секцию, подвесные, трековые системы над решёткой, линейные профили, споты и источники подсветки надпотолочного пространства. Для растровых панелей под потолок Армстронг — смотрите отдельную статью «Светильники Армстронг и растровые под подвесной потолок»; здесь этот класс не рассматривается.

Выбор светильников начинается не с бренда, а с размера: сначала замеряют фактический проём ячейки и смотрят, какой корпус в неё войдёт, потом переходят к остальным параметрам.

Параметры, которые учитывают при выборе:

Размер ячейки и посадочный размер корпуса. При выборе светильников в первую очередь смотрят на размер ячейки — прибор должен вписаться в сетку без доработок. Номинал ячейки и реальный проём — не одно и то же: профили занимают часть проёма, и корпус светильника всегда меньше, чем надпись на упаковке.

Мощность и световой поток. Мощность светильника при выборе считают от площади помещения и нужного уровня освещённости: суммарный световой поток делят на поток одной модели и получают количество приборов. Нормативные уровни освещённости по типу помещения задаёт СП 52.13330.2016 — конкретные значения берут оттуда, а не из таблиц производителей.

Цветовая температура. В выборе светильников закладывают цветовую температуру под сценарий: для офисов обычно берут нейтральный белый около 4000 К, для торговли и акцентного освещения диапазон может сдвигаться в зависимости от типа товара.

Степень защиты IP. Степень IP у светильника при выборе подбирают под помещение: для сухого офиса достаточно базовой защиты, для кухни общепита, санузла или помещения с повышенной влажностью нужны влагозащищённые модели.

Тип цоколя и способ подключения. Большинство современных встраиваемых моделей под грильято — светодиодные, с цельным LED-модулем и встроенным драйвером, без сменных ламп. Это упрощает монтаж; при поломке ремонт сводится к замене драйвера — у многих моделей он доступен отдельно — или модуля целиком.

Совместимость с грильято видна по паспорту: технические характеристики должны прямо указывать посадочный размер и способ крепления — именно эти две строки проверяют перед покупкой.

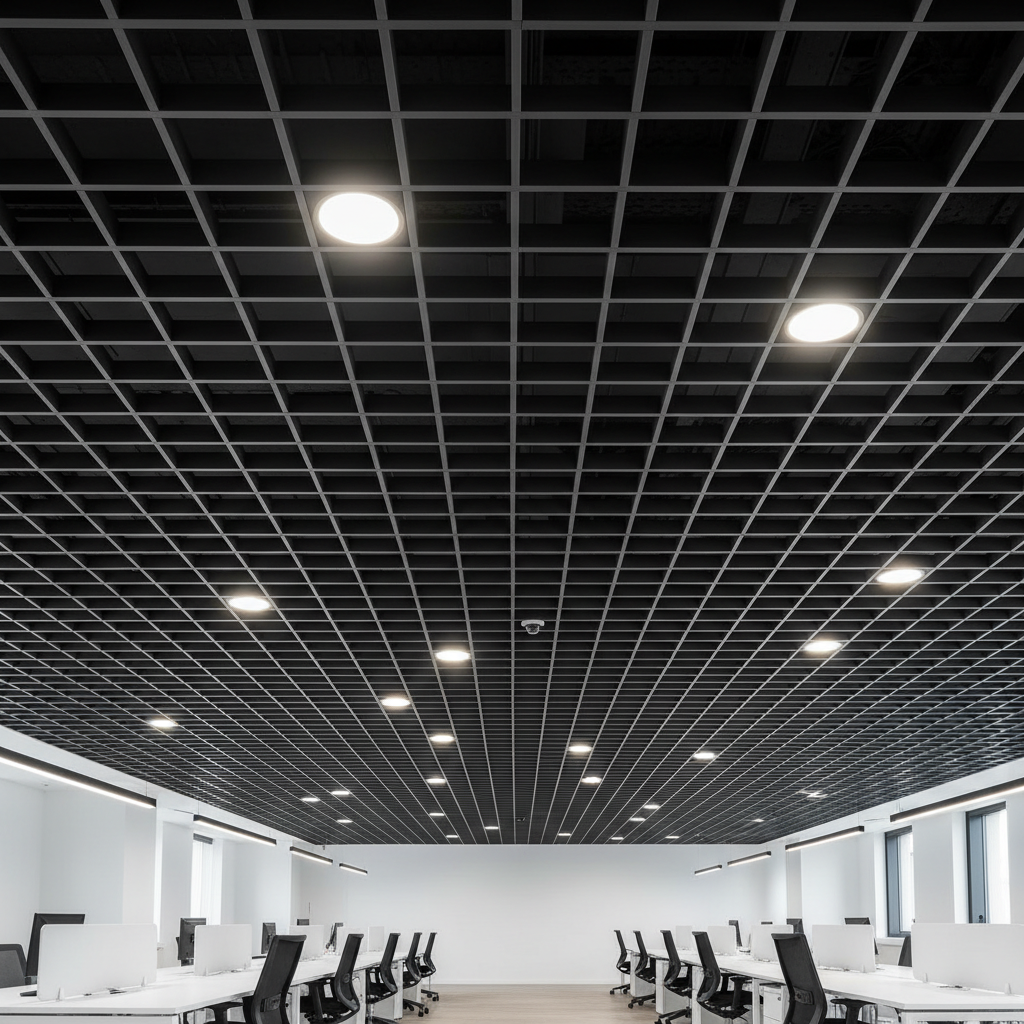

Встраиваемые светильники в ячейку: модуль 600 и ячейки 100–200 мм

Встраиваемый светильник — базовый сценарий для потолка грильято: корпус садится в готовую сетку без отдельной рамки или подвесов. Делают их в двух принципиально разных посадочных линейках, и важно не смешивать их.

Панель на секцию 600×600 мм. Встраиваемый светильник под модуль 600 — это панель, которая встаёт в сборную секцию 600×600 мм. Модуль 600 — не отдельная ячейка, а укрупнённая секция в рамках общей сетки ячеек. Для классического Грильято с П-образным профилем корпус такой панели составляет около 588×588 мм; для систем на Т-образном профиле — Грильято GL — 595×595 мм. Поэтому первое, что выясняют до заказа — какая система стоит на объекте. Панель встаёт между направляющими, а крепят её к черновому потолку отдельными подвесами, как требует документация производителей: решётка задаёт только положение — подробнее в разделе про монтаж.

Компактные модули под крупную ячейку. Встраиваемый светильник делают и под отдельную крупную ячейку — 100×100, 120×120, 150×150 или 200×200 мм. Корпус такого модуля занимает одну ячейку и устанавливается заподлицо с ламелями. Размер ячейки в этом сценарии — крупный, именно под эту линейку выпускают отдельные встраиваемые модули. Важный нюанс: надпись «для ячейки 100×100» не означает, что корпус светильника равен 100×100 мм. Профили съедают часть проёма, и фактический размер корпуса меньше номинала: в документации производителей встречаются значения 89×89 мм для классической системы и 84×84 мм для GL15. Перед покупкой сверяют габарит в паспорте светильника с фактическим проёмом своей решётки — именно с проёмом, а не с маркировкой ячейки.

Сегодня встраиваемые светильники под грильято почти всегда светодиодные — с LED-модулем и драйвером в одном корпусе. Диапазон мощностей для панелей на модуль 600 и для крупноячеистых модулей различается, поэтому световой поток и мощность уточняют по паспорту конкретной модели, ориентируясь на нормативы для своего типа помещения.

Подвесные светильники для потолка грильято

Подвесной светильник — ещё один вариант для потолка грильято, который применяют, когда встраивание в ячейку нежелательно или невозможно: например, когда нужно опустить источник света ближе к рабочей поверхности, акцентировать стойку ресепшн или переговорный стол.

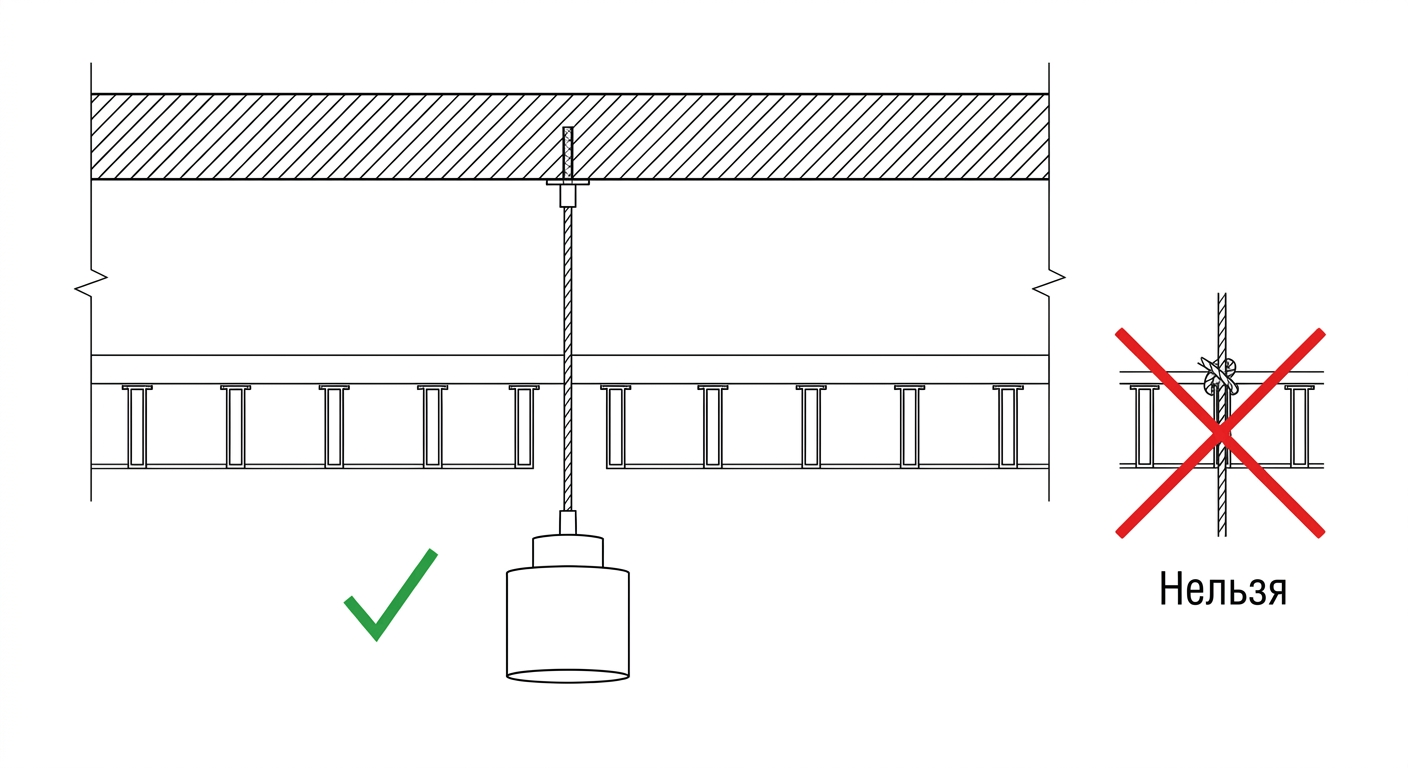

Физика монтажа проста: трос, штанга или шнур проходят через ячейку грильято, а корпус светильника висит ниже уровня решётки. Само крепление выполняют так, чтобы нагрузка шла на перекрытие или самостоятельный несущий элемент, а не на алюминиевые профили решётки.

Это принципиальное правило, которое нельзя обходить. Дополнительная нагрузка на классическую систему грильято ограничена — не более 2 кг/м² на решётку. Подвесной светильник даже среднего размера легко выходит за этот предел, поэтому его трос или штангу крепят к перекрытию, а решётка лишь пропускает подвес через ячейку и нагрузки не несёт.

Когда выбирают подвесные модели:

• зонирование открытого офиса или переговорной — светильник над столом создаёт визуальную границу зоны;
• акцент на витрину или рецепшн в торговом зале;
• помещения с высоким черновым потолком, где встраиваемая панель дала бы слишком тусклый свет на рабочей плоскости.

Высоту подвеса выбирают заранее: прибор не должен опускаться так низко, чтобы мешать проходу или слепить.

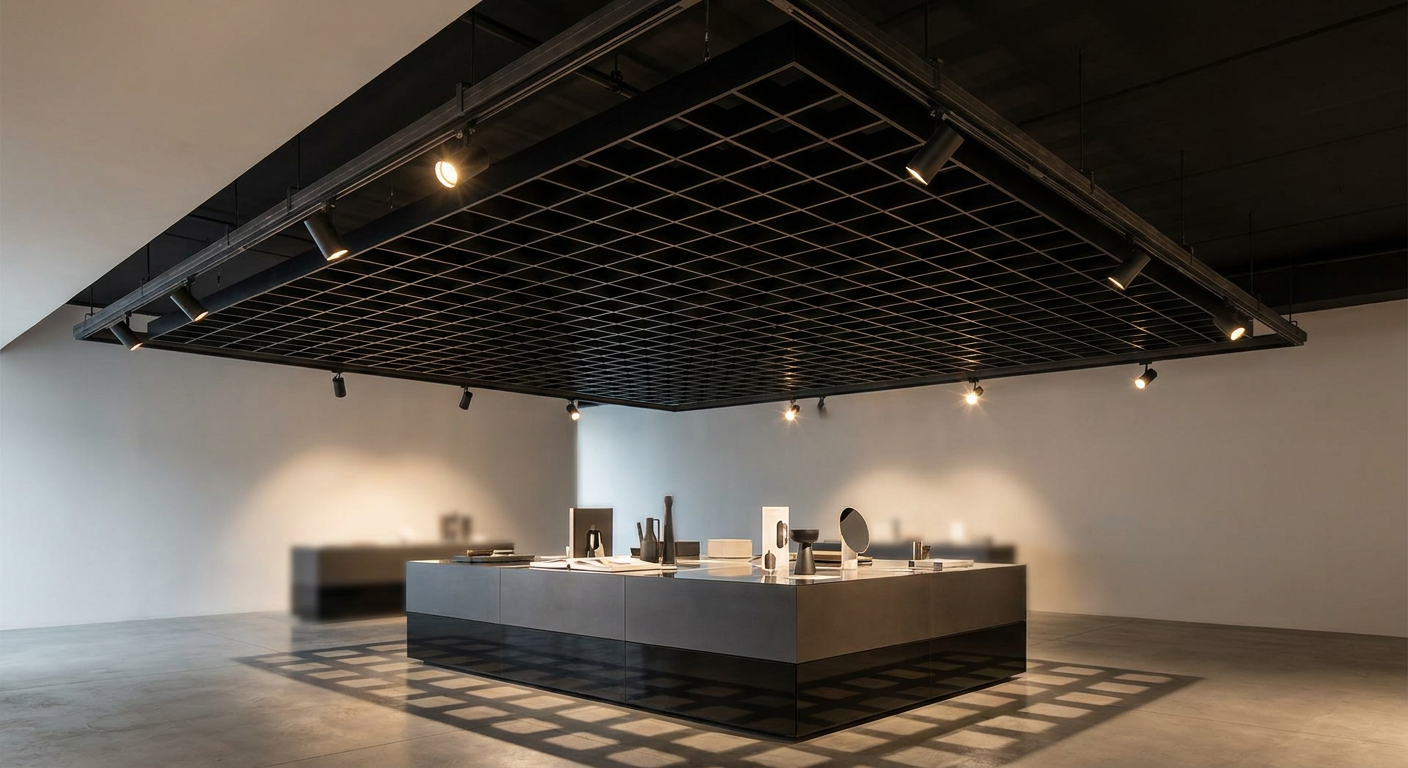

Трековые светильники над решёткой грильято

Трековый светильник над решёткой — отдельная категория для потолка грильято, рассчитанная на акцентный, а не общий свет. Этот сценарий принципиально отличается от встраивания: шинопровод крепят к перекрытию или на самостоятельные подвесы выше решётки, а светильники направляют свет вниз через ячейки. Решётка грильято при этом визуально скрывает крепёж, провода и корпуса, оставляя снизу чистую картину.

Трековый светильник уживается с потолком грильято при двух условиях: ячейка достаточно крупная, чтобы луч прошёл без значительных потерь, и высота ламелей не срезает нужный угол наклона спота. Чем мельче ячейка и глубже ламель, тем жёстче решётка ограничивает световой конус — для трека над грильято крупная ячейка предпочтительна, а угол наклона каждого спота проверяют по месту при пробном включении.

Торговые залы и шоурумы чаще всего комплектуют трековым светильником именно за его гибкость: удобно переставлять споты вслед за изменением выкладки товара, не меняя проводку и не вскрывая потолок. Трековый светильник берут, когда нужна точечная подсветка снизу — товаров, витрин, навигационных стоек или рабочих зон.

Важно учитывать, что монтаж трекового светильника над решёткой грильято требует самостоятельного крепления шинопровода к перекрытию: укладывать шину на ламели или прикручивать её к профилю нельзя. Нагрузку от шины и светильников несёт перекрытие, а не решётка.

Линейные светильники для потолка грильято

Линейный светильник — одна из разновидностей светильника для грильято, рассчитанная на протяжённую линию света, а не точку. Такой прибор хорошо работает в офисах с длинными рядами рабочих мест, в коридорах, зонах ресепшн и на складах с вытянутым планом.

Линейный светильник уживается с потолком грильято, если линия идёт параллельно несущему профилю и повторяет его ритм: произвольное направление «наискосок» ломает геометрию решётки и выглядит некорректно с любой точки помещения.

Размещают линейные приборы двумя способами:

• Под решёткой — светильник подвешивают на собственных тросах ниже уровня грильято. Линия читается чётко, решётка остаётся фоном.
• Над решёткой — прибор ставят на черновом потолке или несущем каркасе выше решётки, и свет идёт сквозь ячейки. Этот вариант ближе к подсветке надпотолочного пространства.

Встроить линейный светильник непосредственно в ячейку в большинстве случаев невозможно: стандартная квадратная ячейка для этого не предназначена. Исключение — грильято с вытянутой прямоугольной ячейкой (жалюзийный тип), где линия может идти вдоль узкого пролёта ячейки. В остальных случаях линейный профиль либо висит ниже, либо стоит выше решётки.

Споты для потолка грильято

Спот относится к светильникам для грильято и отличается тем, что даёт направленный, а не рассеянный свет. Его берут, когда нужна локальная подсветка снизу конкретного объекта: стойки, витрины, рабочего стола или картины — а не равномерное освещение всего помещения.

Спот ставят в ячейку грильято через специальный адаптер или крепление, рассчитанное под нужный типоразмер решётки. Обычный даунлайт с пружинными лапками, предназначенный для сплошного потолка, без адаптера в решётке не держится — пружины просто не находят опоры на узком профиле.

Встраиваемый спот подбирают под конкретный типоразмер ячейки и её фактический проём: компактные корпуса выпускают не только под 100×100 мм — например, для ячейки 75×75 мм в документации встречается корпус 64×64 мм. Как и у других встраиваемых моделей, реальный корпус спота меньше номинала ячейки — часть проёма занимают профили.

Спот или трек: когда что выбрать.

Спот отличается от трекового светильника тем, что светит из фиксированной точки, тогда как трек позволяет переставлять прибор вдоль шины. Встраиваемый спот в ячейку грильято подходит там, где расстановка не меняется: постоянная витрина, стационарная стойка, фиксированные рабочие места. Трек выигрывает в сценариях, где зонирование или выкладка регулярно пересматриваются: переезд светильника по шине не требует ни сверления, ни новой проводки.

По конструкции ячейки грильято также есть различие: спот встраивается внутрь одной ячейки и не выступает ниже решётки, тогда как трековый светильник висит над решёткой или ниже неё, но на отдельном шинопроводе, а не в самой ячейке.

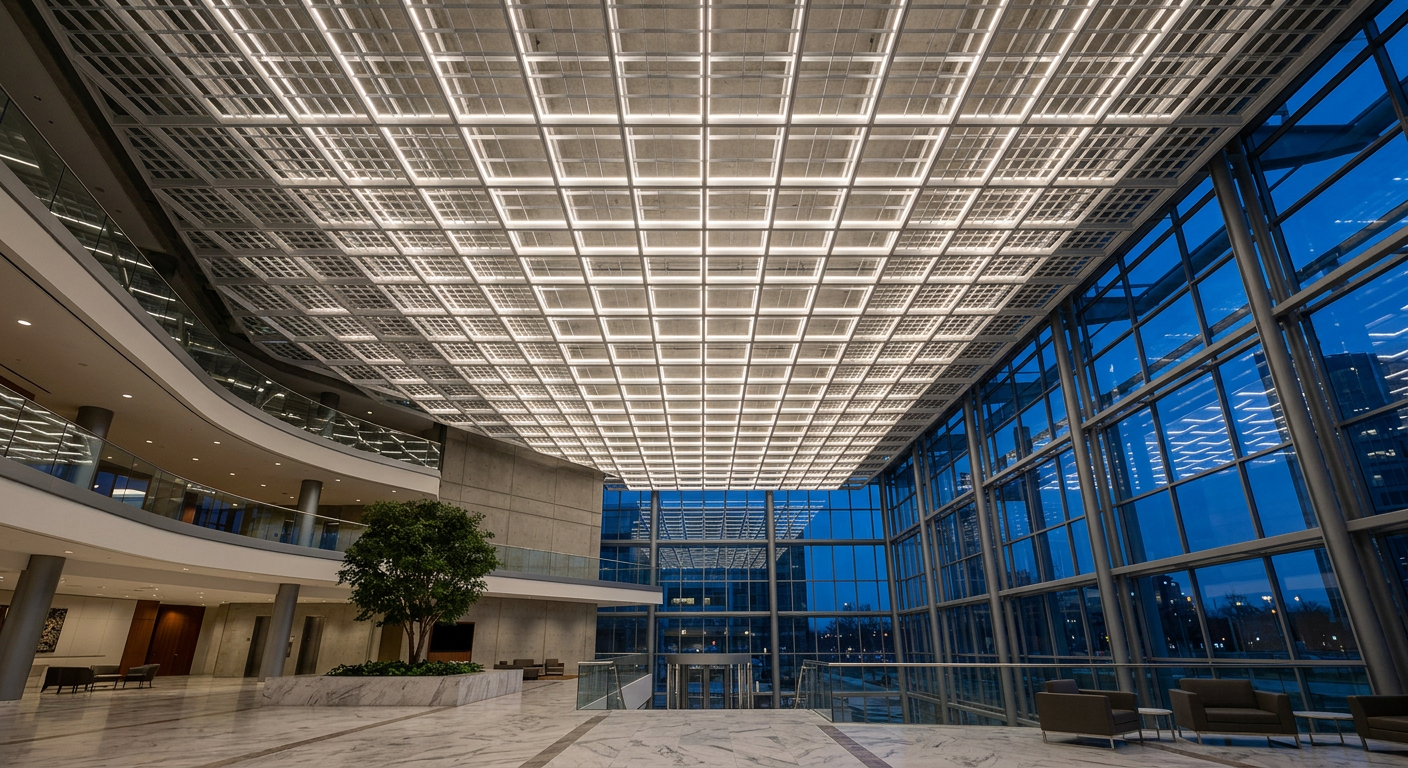

Подсветка надпотолочного пространства грильято

Подсветка надпотолочного пространства — приём, при котором источники света размещают не в ячейку и не под решёткой, а выше неё: на черновом потолке, несущем каркасе или в отдельных профилях. Свет проходит сквозь ячейки потолка грильято, и вся плоскость решётки воспринимается как светящийся объём — ячейки читаются как ритмичный рисунок, а не как тёмные прямоугольники.

Подсветку надпотолочного пространства реализуют через несколько типов источников: светодиодные линейные модули, LED-ленты в алюминиевом профиле, закреплённые на перекрытии, или точечные светильники, смотрящие вверх на черновой потолок и дающие отражённый свет.

Этот сценарий хорошо работает в холлах, атриумах, шоурумах и представительских зонах, где важен визуальный эффект, а не точечное освещение рабочих мест. Для офиса или торгового зала подсветка надпотолочного пространства чаще используется как дополнение к основному освещению, а не как единственный источник света.

Обязательные условия: достаточный монтажный зазор между решёткой и перекрытием — у классического Грильято (по документации производителя — от 120 до 2000 мм в зависимости от схемы подвески) — и аккуратно убранные провода и крепёж, которые будут видны сквозь ячейки снизу.

Расчёт количества светильников и схема размещения: офис, торговый зал, коридор

Расчёт количества светильников строится на трёх входных данных: площадь помещения, нормируемый уровень освещённости и световой поток одной модели.

Нормы и методология расчёта.

Расчёт количества светильников опирается на нормы освещённости из СП 52.13330.2016 — там приведены отдельные значения для офисов, торговых, учебных и других помещений. Нормируемый уровень перемножают на площадь и получают суммарный световой поток, который должен обеспечить весь массив светильников. Затем делят на световой поток одного прибора. Решётка грильято поглощает часть света, поэтому расчётный поток закладывают с запасом — коэффициент запаса уточняют с учётом материала и цвета профиля.

Привязка к сетке.

Размещение светильников привязано к шагу решётки: позиции делают кратными ячейке, а не произвольными. Шаг между источниками удобно задавать как кратное размеру ячейки — через одну, две или три ячейки. Это сохраняет визуальный ритм потолка и позволяет монтажникам работать без разметки: каждый прибор встаёт строго в свою ячейку.

Сценарии по типу помещения.

Офис. В офисном освещении чаще всего ставят светодиодные встраиваемые панели или модули под крупную ячейку с равномерным шагом по всей площади. Практическая рекомендация (не требование СП 52.13330.2016, который нормирует освещённость) — нейтральный белый около 4000 К и индекс цветопередачи Ra не ниже 80, а там, где важна точность цвета (переговорные, зоны работы с материалами) — Ra от 90.

Торговый зал. В потолке торгового зала удобно совмещать общий свет и трековый светильник над решёткой: панели дают базовый уровень освещённости, трек со спотами — акцент на витринах и товарных зонах. Выбор мощности светильника для торгового зала учитывает высоту потолка и тип продаваемого товара.

Коридор. В коридорах и зонах ресепшн оптимальны линейные светильники вдоль несущего профиля или ряд модулей с равномерным шагом. Количество приборов здесь важнее их типа: в длинном узком пространстве равномерность светового потока критична, а дизайнер интерьера нередко задаёт ритм светильников ещё на стадии планировки, увязывая его с ритмом ячеек.

Общее правило. Владелец офиса или ответственный за объект проверяет расчёт до монтажа: после установки решётки исправить схему размещения значительно сложнее, чем скорректировать её на бумаге.

Монтаж и крепление светильников в грильято

Монтаж светильников в грильято начинается с выбора правильного крепления — без штатного крепёжного элемента светильник не устанавливают ни на саморезы, ни на подручные средства.

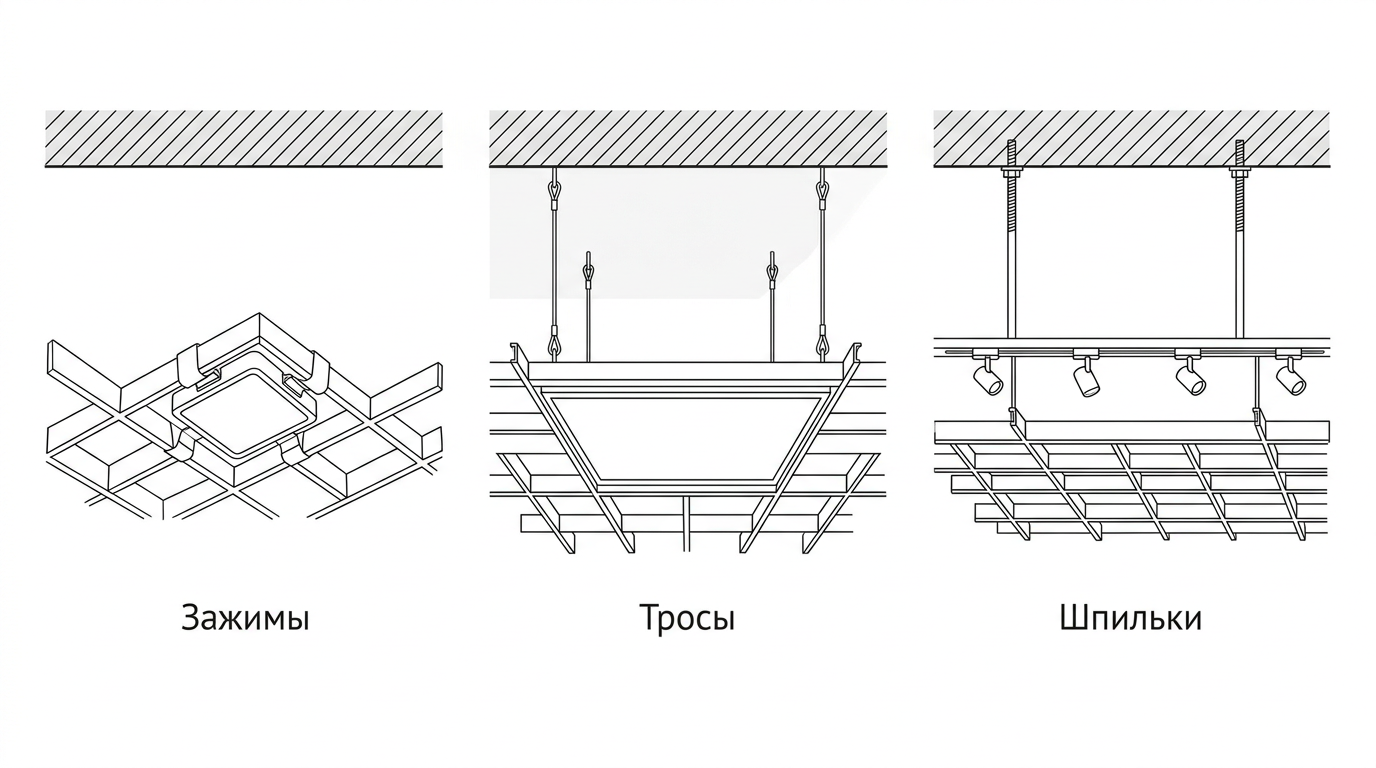

Способы установки.

Монтаж светильников делится на несколько сценариев в зависимости от типа прибора и его веса.

Компактный модуль в одну ячейку. Лёгкий встраиваемый модуль фиксируют непосредственно в ячейке грильято. Крепление к грильято в этом случае выполняют через пружинные зажимы: светильник упирается ими в соседние ламели и фиксируется заподлицо с профилем. Второй вариант — монтажные скобы или рамки, которые подбирают под конкретный размер ячейки и охватывают профиль снаружи. Крепление к грильято всегда подбирают под конкретный размер ячейки: универсального крепежа для всей линейки ячеек нет.

Панель на секцию 600×600 мм. Панель встаёт между направляющими системы, а крепят её к черновому потолку отдельными подвесами. Решётка задаёт положение панели в плане, но не несёт её массу.

Тяжёлые приборы: трек, подвесной светильник. Любой прибор тяжелее лёгкого модуля крепят к перекрытию самостоятельными подвесами или шпильками. Дополнительная нагрузка на решётку классического Грильято ограничена: не более 2 кг/м². Превышение этого значения ведёт к деформации и провисанию профиля.

Тип профиля и крепёжная оснастка.

Крепление к грильято выбирают с оглядкой на тип алюминиевого профиля: П-образный профиль классического Грильято и Т-образный профиль 15/24 мм у Грильято GL требуют разных рамок и адаптеров. Переставить крепёж от одной системы на другую, как правило, нельзя — геометрия полки профиля различается.

Проводка.

Монтаж светильников невозможен без скрытой проводки: кабель прокладывают выше решётки по черновому потолку в кабельных каналах или гофре, а не по алюминиевому профилю грильято. К каждой позиции светильника подводят запас кабеля, достаточный для того, чтобы опустить прибор вниз при обслуживании, не отключая соседние. Подключение выполняют до установки светильника в ячейку — после посадки в профиль разъём должен быть уже подключён.

Последовательность монтажа.

Сначала прокладывают проводку, затем монтируют каркас грильято, после — устанавливают светильники. Попытка проложить кабель после сборки решётки значительно усложняет работу и увеличивает риск повреждения профиля.

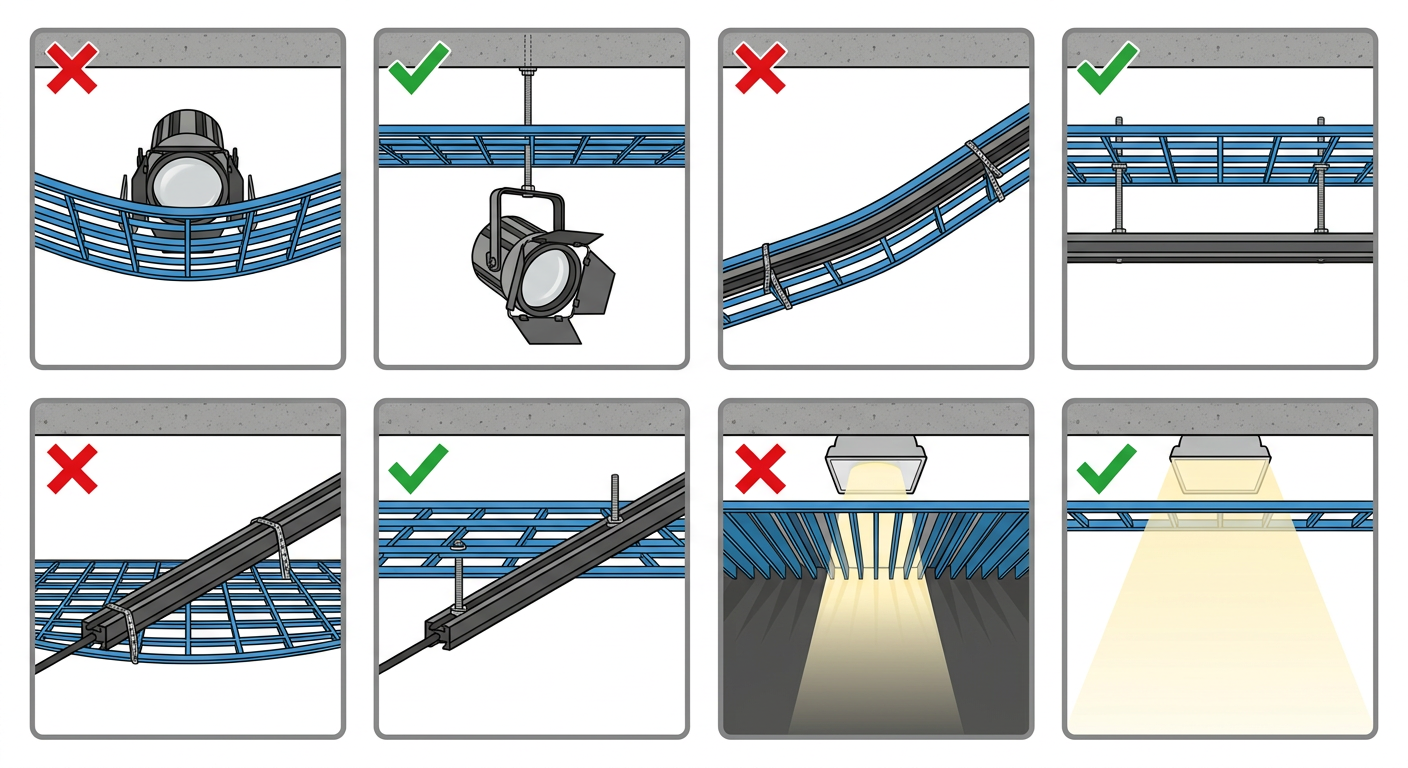

Типичные ошибки при подборе и монтаже светильников в грильято

Выбор светильников и монтаж светильников в грильято сопровождаются несколькими повторяющимися ошибками, каждая из которых имеет конкретные последствия.

1. Несоответствие размера светильника и ячейки.

Первая и самая частая ошибка — перепутать систему и заказать панель не того размера. Панель 595×595 мм предназначена для Грильято GL с Т-образным профилем, а классическому Грильято с П-образным профилем нужна 588×588 мм. Если заказать 595×595 к классической системе, панель не встанет — зазор окажется меньше корпуса. В обратной ситуации панель 588×588 мм в системе под 595×595 мм не ляжет на полку профиля — останется зазор. Размер ячейки для компактных модулей тоже требует проверки: надпись «для ячейки 100×100» не означает корпус 100×100 мм — фактический проём меньше, и корпус подбирают именно под него.

2. Неправильный выбор способа крепления.

В типичные ошибки попадает и неверный выбор крепежа: берут пружинные зажимы, рассчитанные под лёгкую панель, и пытаются зафиксировать ими тяжёлый спот или трек. Крепёж не держит — прибор проседает или выпадает. Монтажные скобы и зажимы имеют расчётную нагрузку; тяжёлые приборы требуют подвеса к перекрытию.

3. Перегрузка профиля грильято.

Подвесы и трековые шины вешают прямо на алюминиевый профиль грильято, превышая допустимую нагрузку на решётку в 2 кг/м². Следствие — провисание и деформация профиля, потеря геометрии всего полотна потолка. Крепление к грильято для тяжёлых приборов всегда выполняют к перекрытию, а не к ламелям.

4. Игнорирование высоты ламелей при подборе светильника.

Высота ламелей напрямую сказывается на монтаже светильников над решёткой: чем глубже ячейка, тем жёстче она срезает угол света сверху. При значительной высоте ламели светильник, установленный над решёткой, освещает только узкую полосу прямо под собой — помещение по краям остаётся затемнённым. Этот параметр проверяют по паспорту системы ещё на стадии проектирования, не после монтажа.

Общая причина всех четырёх — паспорт светильника не сверили с паспортом системы до заказа.

Частые вопросы

Какие светильники подходят для потолка грильято?

Для потолка грильято подходят три класса приборов в зависимости от способа размещения. Первый — встраиваемые в ячейку или секцию 600×600 мм: корпус подбирают под фактический проём, который всегда меньше номинала ячейки из-за профилей. Второй — приборы ниже решётки (подвесные) или над ней (трековые системы, линейные светильники): здесь ячейка ограничивает только угол прохождения света, а не габарит корпуса. Третий — источники подсветки надпотолочного пространства, установленные выше решётки и дающие свет сквозь ячейки.

Как правильно сделать освещение с потолком грильято?

Работу начинают с определения нормируемого уровня освещённости по типу помещения — значения берут из СП 52.13330.2016 без произвольных допущений. Затем выбирают способ размещения прибора с учётом размера ячейки и высоты ламелей: крупная ячейка открывает больше вариантов, высокая ламель ограничивает угол светового конуса. После этого считают количество приборов через суммарный световой поток с коэффициентом запаса — решётка поглощает часть света, и эту потерю учитывают заранее.

Какие светодиодные светильники выбрать для грильято?

Решающих параметров четыре. Первый — габарит корпуса: для панели на модуль 600 это 588×588 мм у классического Грильято или 595×595 мм у систем на Т-профиле; для модуля под крупную ячейку — фактический проём, а не номинал. Второй — световая отдача: решётка поглощает часть светового потока, поэтому при равной мощности предпочтительна модель с более высоким потоком. Третий — степень IP по условиям помещения: офис, влажное производственное помещение и кухня общепита требуют разной защиты. Четвёртый — цветовая температура под сценарий: для офиса ориентир около 4000 К, индекс цветопередачи Ra не ниже 80.
