Световые линии в натяжном потолке: конструкция и расчёт

Световая линия — это профиль с разрывом полотна, светодиодной лентой и рассеивателем, питающийся от блока на 12 или 24 В. Закладной профиль устанавливается до натяжки полотна; после — положение линии изменить нельзя. Расчёт идёт от нормы освещённости (150 лк для жилых комнат по СП 52.13330.2016) к суммарному световому потоку, затем к длине ленты и мощности блока питания.

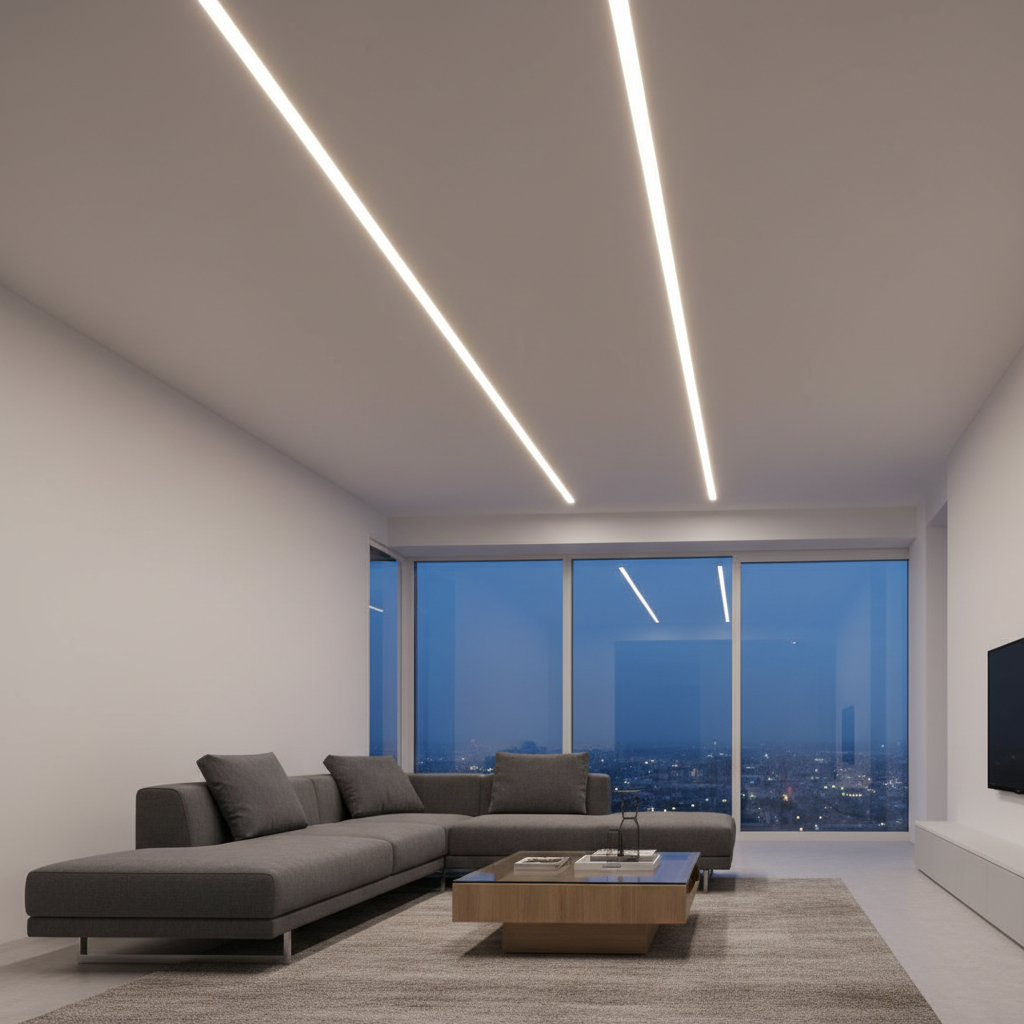

*Световые линии в натяжном потолке формируют ровную светящуюся полосу вдоль всей своей длины.*

Что такое световая линия в натяжном потолке и зачем она нужна

Световая линия — это узкая светящаяся полоса, встроенная непосредственно в полотно натяжного потолка: внутри работает светодиодная лента в алюминиевом профиле, закрытая матовым рассеивателем, и снаружи виден не отдельный светильник, а ровная непрерывная полоса света.

Равномерность освещения в комнате заметно выше, если вместо точечных спотов использовать световые линии: свет идёт сплошной полосой без провалов между точками. Споты дают конусы, которые перекрывают друг друга только при плотной расстановке; у световой линии таких промежутков нет по всей её длине.

Что световая линия делает с пространством

Световая линия решает задачу декоративной подсветки потолка: с её помощью подчёркивают геометрию комнаты и зонируют пространство. Горизонтальная полоса, пущенная поперёк вытянутой гостиной, визуально расширяет её; две параллельные линии вдоль кухонного острова обозначают обеденную зону без перегородок; периметральная подсветка делает весь потолок светящимся контуром.

Именно этим световая линия принципиально отличается от точечного светильника: точка светит вниз в конусе, линия формирует плоскость светового потока вдоль своей длины. Геометрия подсветки читается с любой точки комнаты, а не только под светильником.

Отличия от линейного светильника и светодиодной ленты без профиля

Линейный светильник и светодиодная лента в профиле — два способа получить одинаковый визуальный эффект, но собираются и обслуживаются они по-разному. Готовый линейный светильник поставляется с завода уже укомплектованным: корпус, лента, рассеиватель, заявленный световой поток. Светодиодная лента в профиле, собранная на объекте, гибче по длине и дешевле, но требует отдельного расчёта мощности и подбора всех компонентов.

Ни тот ни другой вариант не работает без профиля — именно профиль даёт линии геометрию, удерживает рассеиватель и принимает полотно натяжного потолка. Голая лента, приклеенная к базовому потолку без профиля, не создаёт световой линии: видны отдельные диодные точки, края светятся ярче середины, полотно прилегает неравномерно.

Где в жилом помещении работает световая линия

В жилых помещениях — гостиной, спальне, кухне — световая линия работает и как основной свет, и как декоративный акцент. В гостиной несколько параллельных линий при расчёте по норме могут заменить точечные споты при достаточной мощности ленты. В спальне световая линия по контуру или над изголовьем даёт мягкий рассеянный свет без прямого попадания на лицо лежащего человека. На кухне линия над рабочей поверхностью или вдоль острова сочетает функциональную подсветку с чёткой геометрией.

В коридорах световая линия работает как направляющая: вытянутая вдоль длинного коридора полоса делает его шире и одновременно освещает пол равномерно, без пятен от точечных светильников.

Конструкция световой линии — из чего она состоит

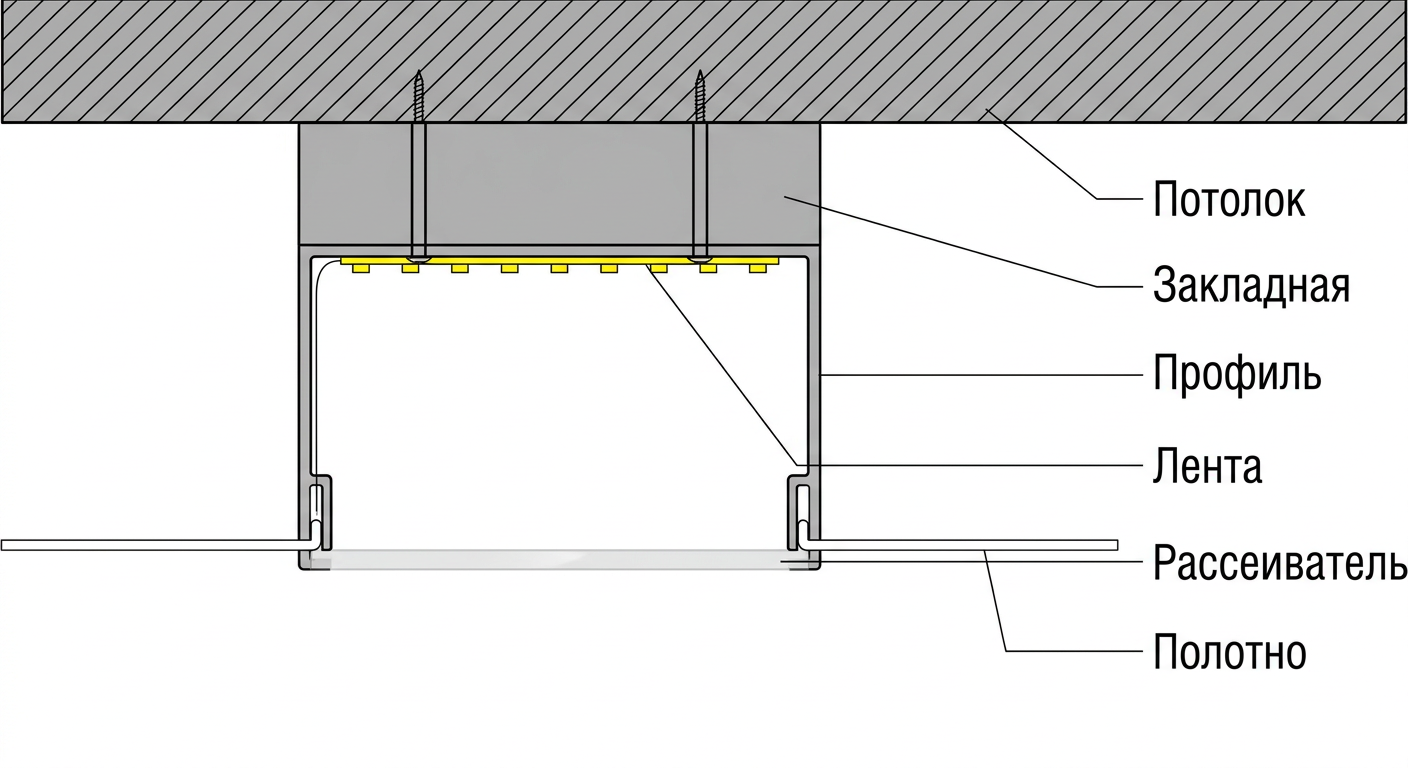

*Четыре обязательных элемента световой линии и их расположение в разрезе.*

Конструкция световой линии включает четыре обязательных элемента, и каждый из них выполняет свою конкретную функцию. Убрать любой из них — значит получить либо несветящийся профиль, либо неуправляемое и небезопасное устройство.

Вот из чего она собирается:

Профиль для световых линий — алюминиевый корпус, который задаёт геометрию всей сборки. В него укладывается лента, к нему крепится полотно натяжного потолка, он же отводит тепло от светодиодов.
Светодиодная лента — источник света в сборке: именно от её типа, плотности светодиодов и мощности на метр зависит итоговая яркость линии.
Рассеиватель — закрывает профиль снаружи и превращает точечное свечение диодов в ровную светящуюся полосу без видимых горячих точек.
Драйвер для светодиодной ленты — преобразует сетевые 220 В в рабочее постоянное напряжение 12 или 24 В и выносится из-под полотна в доступное место для обслуживания.

Профиль для световых линий

Профиль для световых линий задаёт геометрию сборки — в него укладывается лента и к нему же крепится полотно натяжного потолка. Алюминий в составе профиля выполняет двойную роль: механически держит конструкцию и отводит тепло от светодиодов, не давая им перегреться. Профиль имеет паз под рассеиватель — у каждого производителя своя геометрия паза, и детали от разных линеек несовместимы.

Помимо основного профиля, в конструкции участвует закладной профиль, который монтируется до натяжки полотна и принимает в себя основную сборку через монтажную планку.

Светодиодная лента

Светодиодная лента приклеивается ко дну профиля, чтобы профиль одновременно держал её и отводил тепло. Клеят её уже после натяжки полотна — в открытый снизу паз, который потом закрывают рассеивателем. Лента — это гибкая подложка с SMD-светодиодами, равномерно распределёнными по всей длине. Тип и плотность светодиодов определяют световой поток одного метра: редкая лента с малой плотностью даст слабую засветку и риск видимых точек под рассеивателем; плотная высокомощная лента — яркое равномерное свечение.

Светодиодная лента работает только от постоянного тока с фиксированным напряжением, поэтому питать её напрямую от сети нельзя.

Рассеиватель

Рассеиватель закрывает профиль снаружи и превращает точечное свечение диодов в ровную светящуюся полосу. Материал — молочный или матовый поликарбонат либо акрил. Рассеиватель подбирается под паз профиля: у каждого производителя своя геометрия, и смешивать линейки обычно нельзя. Угол рассеивания влияет на ширину светового пятна под линией: чем матовее рассеиватель, тем мягче край свечения, но и потери светового потока выше.

Равномерность освещения напрямую зависит от совокупности выбранных элементов: ширины профиля, плотности диодов и типа рассеивателя — изменение любого из них меняет картину засветки.

Драйвер для светодиодной ленты

Драйвер для светодиодной ленты приводит питание 220 В к рабочему напряжению ленты и выносится из полотна в доступное место для обслуживания. Без стабилизированного питания яркость нестабильна, а лента и блок служат меньше. Обычно драйвер прячут в нишу, за натяжным коробом, в шкаф или выводят через ревизионный люк — лишь бы к нему можно было добраться без демонтажа полотна.

Профиль для световых линий и закладные элементы

Профиль для световых линий — это несущий каркас всей системы, и без него монтаж световых линий в натяжном потолке невозможен: именно он удерживает ленту, обеспечивает крепление полотна и закрывает узел снаружи рассеивателем. Классификацию алюминиевых профилей для ленты вообще — накладных, угловых, врезных — здесь не рассматриваем; это тема отдельной статьи «Профиль для светодиодной ленты». Здесь — только то, что относится к натяжным потолкам.

Закладной профиль

Закладной профиль относится к профилям для световых линий и отличается тем, что ставится до натяжки полотна и остаётся скрытым под ним. Он крепится к базовому потолку по заранее размеченной схеме — и после того, как полотно натяжного потолка натянуто, его положение изменить уже нельзя. Это принципиальное ограничение всего проекта: ошибка в разметке закладного профиля означает переделку потолка.

Закладная принимает в себя основную сборку — профиль с лентой и рассеивателем — и через монтажную планку передаёт нагрузку на базовый потолок или несущую систему.

Монтажная планка

Монтажная планка служит переходным элементом при монтаже световых линий: через неё профиль с лентой крепится к закладному профилю или непосредственно к базовому потолку. Монтажная планка позволяет выровнять положение видимого профиля относительно полотна и компенсировать небольшие неточности в разметке закладного.

Без монтажной планки закрепить профиль для световых линий вровень с натянутым полотном практически невозможно: полотно должно огибать профиль без зазоров и перекосов.

Типоразмеры профиля и совместимость рассеивателя

Профиль для световых линий выпускается в нескольких типоразмерах по видимой ширине — от 14 до примерно 72 мм. Стандартные секции имеют длину 2 и 3 метра; для большего пролёта секции стыкуют на специальных соединителях. Стык — место, где под рассеивателем может появиться тёмный разрыв, если секции состыкованы неаккуратно.

Рассеиватель подбирается под паз профиля — у каждого производителя своя геометрия, и смешивать линейки обычно нельзя. Глубина профиля задаёт расстояние от светодиодов до рассеивателя: глубокий профиль даёт ленте больше пространства, что улучшает равномерность засветки по ширине.

При планировании поворотов — Г-образных, П-образных участков — в точке угла устанавливают угловой соединитель профиля; это место требует особой аккуратности, чтобы рассеиватель лёг без зазора и перепада яркости в стыке.

Виды световых линий: прямые, Г-, Т- и Х-образные, контурные, бесщелевые

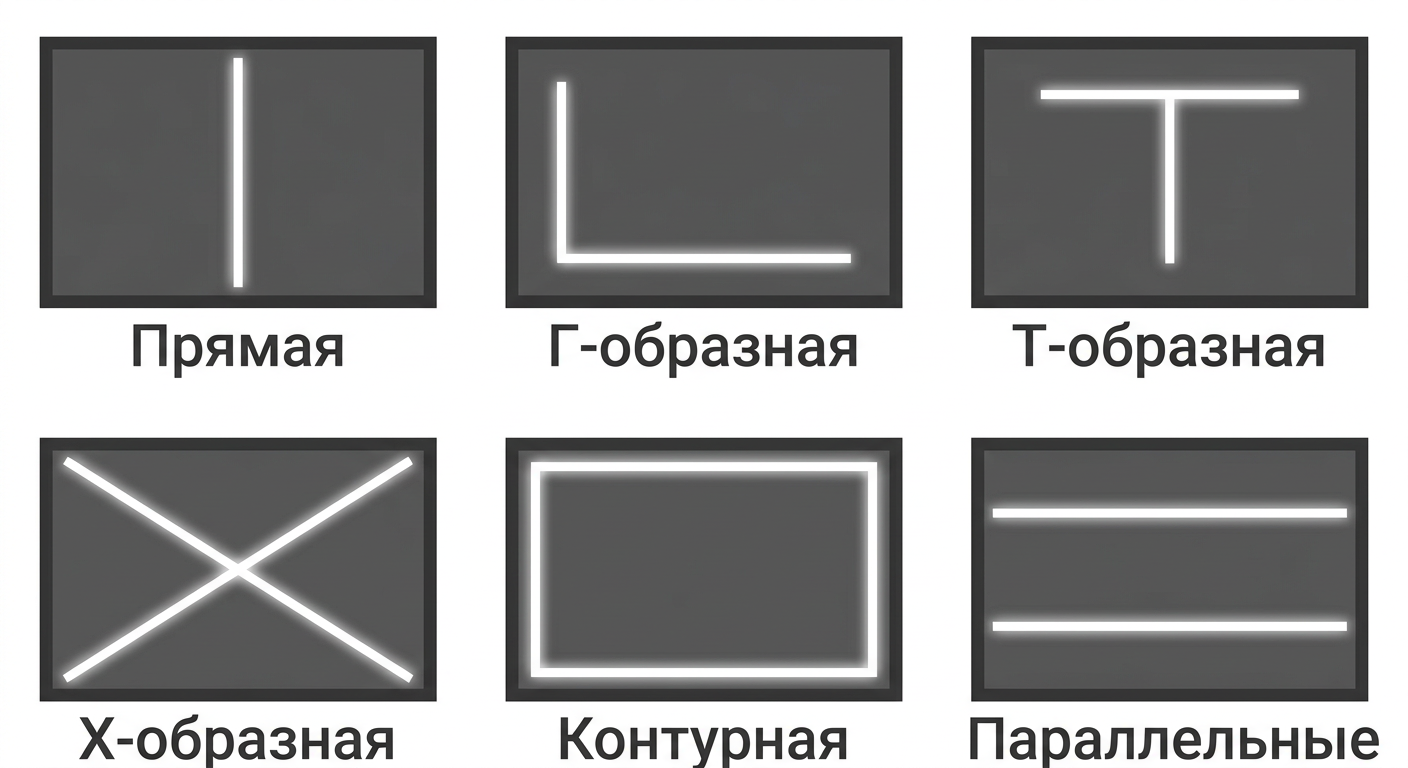

*Основные конфигурации световых линий — от простой прямой до крестовой и контурной.*

Прямая световая линия

Прямая световая линия — базовый вариант: один отрезок профиля с лентой и рассеивателем, проложенный поперёк или вдоль помещения. Полотно натяжного потолка разрезается ровно по ширине профиля, края заправляются в его пазы, и снаружи остаётся видна только светящаяся полоса. Прямые линии проще всего в расчёте: длина совпадает с размером комнаты или нужной зоны, соединителей нет, точек возможного разрыва засветки — минимум.

Г-, Т- и Х-образные соединения

Из прямых участков собирают более сложные фигуры — Г-образные, П-образные, Т-образные и крестообразные. Т-образное и Х-образное соединение требует специальных соединительных элементов профиля: угловых для Г, тройниковых для Т и крестовых для Х. Каждый стык — место, где важно сохранить ровность засветки: неаккуратно подогнанный соединитель даёт тёмную точку или светлое пятно в месте разрыва рассеивателя.

Чем больше пересечений в схеме, тем выше трудоёмкость монтажа и риск неоднородного свечения на стыках. Поэтому сложные Т- и Х-образные конфигурации имеет смысл выбирать только тогда, когда геометрия помещения или задача зонирования этого действительно требуют.

Контурная подсветка

Контурная подсветка отличается от световой линии посреди полотна по своему расположению: она идёт вдоль стены по периметру потолка, а не разрезает полотно поперёк. Контурная (теневая, парящая) подсветка формирует эффект отрыва потолка от стен и работает преимущественно как декоративный акцент, а не как источник основного освещения. Подробно устройство парящего потолка и периметральной подсветки разобрано в отдельной статье «Парящий потолок и подсветка по периметру» — здесь ограничимся этим разграничением.

Бесщелевой профиль

Бесщелевой профиль отличается от профиля для световых линий с зазором тем, что полотно натяжного потолка заводится в него вплотную к рассеивателю — без технологического зазора между краем полотна и светящейся полосой. В стандартном варианте с зазором между полотном и рассеивателем остаётся видимая щель; в бесщелевом исполнении световая линия выглядит как часть монолитной плоскости потолка.

Бесщелевые профили сложнее в монтаже: допуски на укладку полотна меньше, и любая неточность в заведении края становится заметна. Зато визуальный результат чище — особенно на светлом матовом полотне, где щель читается отчётливо.

Светодиодная лента и драйвер — подбор компонентов

Конструкция световой линии собирается вокруг светодиодной ленты — все остальные элементы подбираются под её напряжение, мощность и ширину.

Светодиодная лента

Светодиодная лента относится к источникам света на базе SMD-светодиодов: светящиеся точки равномерно распределены вдоль гибкой подложки. Тип SMD-чипа определяет световой поток метра ленты, а плотность монтажа — равномерность засветки под рассеивателем.

Ориентировочные значения мощности по одной из распространённых справочных таблиц: для основного освещения — 14,4–28,8 Вт/м, для декоративной подсветки — 4,8–9,6 Вт/м; другие источники называют для основного света от 20–25 Вт/м, так что это ориентир, а не норма. Световой поток на метр зависит от конкретного изделия и сильно разнится даже внутри одного типа SMD: справочные таблицы для SMD5050 60 LED/м дают разброс от 720 до 1800 лм/м в зависимости от производителя и качества чипов. Значение для расчёта берут из паспорта конкретной ленты, а не из усреднённых таблиц.

Для 12-вольтовой ленты один непрерывный питаемый участок ограничен примерно 5 метрами: дальше падение напряжения на подложке даёт заметное снижение яркости дальнего конца. Для 24-вольтовой ленты при той же мощности ток в проводниках вдвое меньше — допустимый участок обычно вырастает до 8–10 метров. Это типовые ориентиры: точную длину питаемого участка указывает производитель в паспорте ленты.

По цветовой температуре: СанПиН 1.2.3685-21 (п. 152) для жилых помещений без рабочих мест устанавливает верхнюю границу КЦТ белых светодиодов — не более 4000 К. Тёплый белый (2700–3000 К) и нейтральный белый (3500–4000 К) укладываются в это ограничение; холодный белый (5000–6500 К) — нет.

Драйвер для светодиодной ленты

Драйвер для светодиодной ленты относится к источникам питания постоянного тока: на входе 220 В, на выходе стабильные 12 или 24 В под нагрузку ленты. Без стабилизированного питания яркость нестабильна, а лента и блок служат меньше заявленного срока.

Номинальную мощность драйвера для светодиодной ленты подбирают с запасом около 30% относительно суммарной нагрузки — запас нужен, чтобы блок не работал на пределе и меньше грелся; КПД качественного блока питания составляет 85–90%. Если предполагается диммирование или управление по группам, между драйвером и лентой включают диммер или контроллер — на стороне низкого напряжения.

Линейный светильник или светодиодная лента в профиле

Готовый линейный светильник

Линейный светильник относится к световым линиям и отличается тем, что приходит с завода уже собранным — профилем, лентой и рассеивателем в едином корпусе с указанными в паспорте характеристиками: световым потоком, цветовой температурой, степенью защиты. Это ускоряет монтаж и снимает необходимость самостоятельно подбирать совместимые компоненты.

Линейный светильник применяется в натяжном потолке, когда важно сократить сроки монтажа и получить предсказуемые параметры свечения: монтажник получает готовое изделие с известным световым потоком и просто встраивает его по той же схеме, что и самосборную линию — через закладной профиль и монтажную планку.

Светодиодная лента в профиле для световых линий

В сборной схеме светодиодная лента размещается в профиле для световых линий вручную — это даёт свободу по длине, типу светодиодов и ширине паза. Такой подход дешевле готового светильника, но требует грамотного расчёта: нужно самостоятельно подобрать ленту по плотности и мощности, совместимый рассеиватель, драйвер с нужным запасом.

Линейный светильник сопоставляют со светодиодной лентой в профиле по нескольким критериям:

Параметр	Линейный светильник	Лента в профиле
Монтаж	Быстрее, компоненты уже подобраны	Требует сборки и расчёта
Стоимость	Выше	Ниже при сопоставимых компонентах
Гибкость длины	Фиксированные длины секций	Любая длина
Характеристики	Заявлены производителем	Зависят от выбранных компонентов
Обслуживание	Замена всего модуля	Можно заменить только ленту

Выбор между этими решениями определяется задачей: стандартные прямые линии — в пользу готового светильника; нестандартные длины, сложные фигуры, жёсткий бюджет — в пользу самосборки с лентой в профиле.

Расчёт световых линий для конкретного помещения

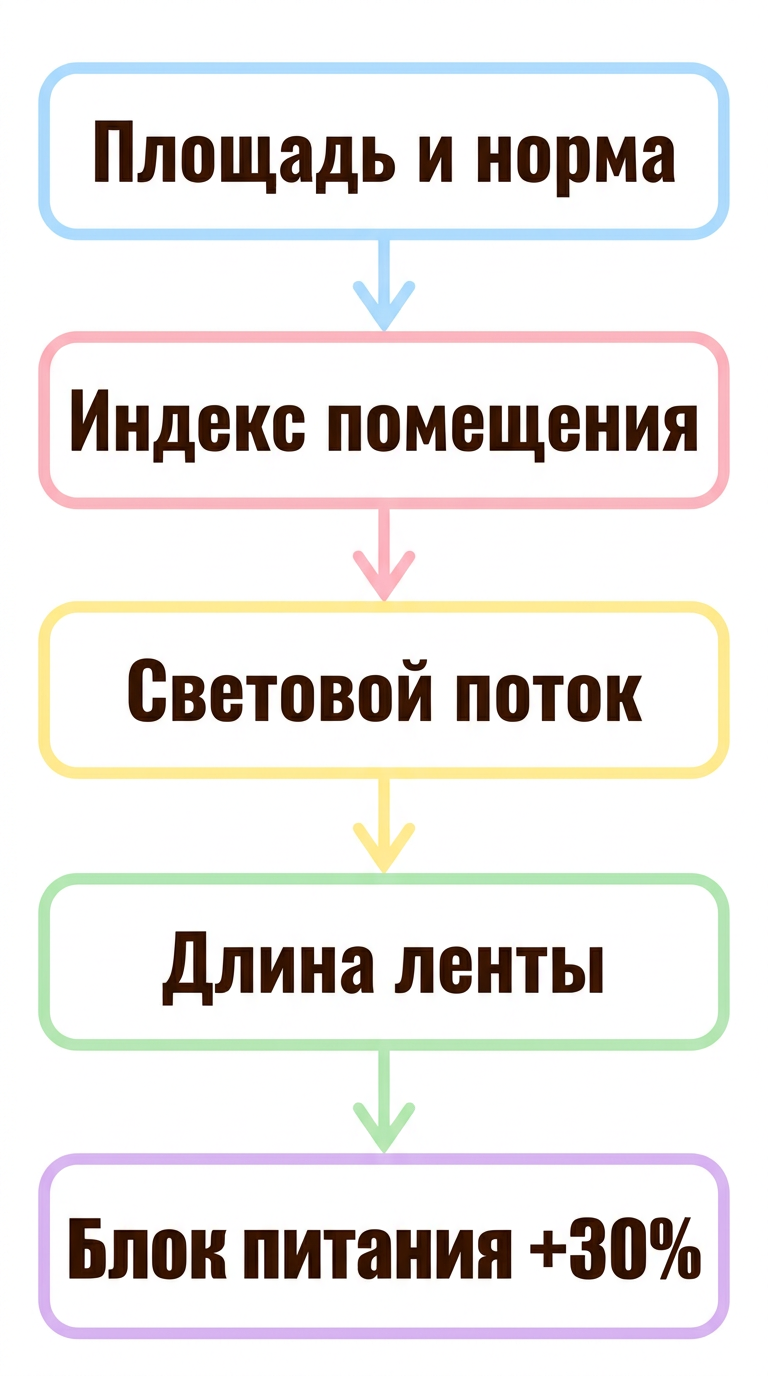

*Последовательность шагов расчёта: от площади помещения к длине ленты и мощности блока питания.*

Расчёт световых линий — это последовательность шагов, каждый из которых опирается на предыдущий. Ошибка на любом этапе тянет за собой ошибки во всех последующих: неверно определённый световой поток даст неправильную длину ленты, та — неправильный подбор драйвера.

Входные данные для расчёта

Любой расчёт световых линий начинается с площади помещения: именно от квадратуры считают требуемый суммарный световой поток. Вторым обязательным параметром служат нормы освещённости — стартовая цифра в люксах, под которую подгоняют мощность и длину ленты.

Расчёт опирается на нормы СП 52.13330.2016, таблица Л.1:

жилые комнаты — 150 лк;
кухни — 150 лк;
коридоры, ванные, уборные — 50 лк.

Высота потолка входит в расчёт через индекс помещения: от неё зависит коэффициент использования η, и соответственно — требуемый суммарный световой поток.

Метод коэффициента использования

Требуемый суммарный световой поток рассчитывают по формуле метода коэффициента использования:

Ф = E · S · Кз · Z / η

В учебниках ту же формулу записывают для потока одного светильника, деля ещё на их число N; для световых линий удобнее считать суммарный поток, а потом переводить его в метры ленты.

Пояснения к переменным:

Е — нормативная освещённость, лк (из СП 52.13330.2016, таблица Л.1);
S — площадь помещения, м²;
Кз — коэффициент запаса; СП 52.13330.2016 (табл. 4.3) задаёт для жилых комнат коэффициент эксплуатации MF = 0,71, коэффициент запаса, который подставляют в формулу, — обратная величина: 1 / 0,71 ≈ 1,4;
Z — коэффициент неравномерности освещения, обычно 1,1–1,15;
η — коэффициент использования светового потока, зависящий от геометрии помещения и отражения поверхностей.

Коэффициент использования η берут из таблиц производителя светильника по индексу помещения и отражению потолка и стен — выдумывать его нельзя, значения расходятся в зависимости от формы профиля и рассеивателя.

Индекс помещения:

i = A · B / (h · (A + B))

где A и B — длина и ширина комнаты, h — высота подвеса светильника над расчётной поверхностью (для жилых комнат по СП 52.13330.2016 норма задана на уровне пола, поэтому h — расстояние от светильника до пола).

Пример расчёта

Допущения: гостиная 4 × 5 м, высота потолка 2,7 м. По СП 52.13330.2016 норма для жилых комнат задана на уровне пола, поэтому расчётная высота h = 2,7 м. Норма освещённости — 150 лк, Кз = 1,4, Z = 1,1.

i = 4 · 5 / (2,7 · (4 + 5)) = 20 / (2,7 · 9) ≈ 0,82

Для примера примем η = 0,5; в реальном расчёте его берут из таблицы коэффициентов использования для выбранного светильника по индексу помещения.

Ф = 150 · 20 · 1,4 · 1,1 / 0,5 = 9240 лм

Это суммарный световой поток, который должны дать все световые линии вместе. Перевод в метры ленты и мощность — в следующем разделе.

Корректный расчёт световых линий невозможен без фиксированной конструкции линии: тип ленты, ширина профиля и рассеиватель определяют реальный световой поток одного метра — именно под него и подгоняется длина.

Как рассчитать мощность освещения и длину ленты

Расчёт мощности — это следующий шаг после определения требуемого суммарного светового потока. Расчёт мощности освещения опирается на нормы освещённости: без целевой цифры в люксах нельзя определить, какой световой поток и, соответственно, какая мощность нужны.

Пересчёт светового потока в метры ленты

Световой поток метра ленты берут из паспорта конкретного изделия. Справочные значения по типам SMD дают лишь ориентир для предварительной оценки — в реальности они расходятся в разы даже внутри одного обозначения; для финального расчёта необходима паспортная цифра:

Тип ленты	Диапазон потока, лм/м (справочно)
SMD3528, 60 LED/м	300–600
SMD5050, 60 LED/м	720–1800
SMD2835, 120 LED/м	800–960

Расчёт длины ленты: L = Ф_треб / Ф_метра

По примеру из предыдущего раздела (Ф = 9240 лм) возьмём ленту, у которой в паспорте 900 лм/м и 14,4 Вт/м:

L = 9240 / 900 ≈ 10,3 м

Это суммарная длина всей светодиодной ленты в комнате. Как распределить её по линиям — в разделе о расположении.

Расчёт мощности и подбор драйвера

Длину умножают на мощность одного метра ленты по паспорту — получают суммарную электрическую нагрузку:

P_нагр = L · P_метра

При мощности 14,4 Вт/м:

P_нагр = 10,3 · 14,4 ≈ 148 Вт

От расчёта мощности напрямую зависит подбор драйвера для светодиодной ленты: его номинал выбирают с запасом около 30% относительно суммарной нагрузки. Запас нужен, чтобы блок не работал на пределе и меньше грелся; КПД качественного блока питания составляет 85–90%.

P_драйвера = 148 · 1,3 ≈ 193 Вт → ближайший номинал 200 Вт

При суммарной длине 10,3 м удобно разложить ленту на две-три линии по 4–5 м — каждая укладывается в допустимый участок и для 24 В, и для 12 В. Площадь помещения участвует в расчёте мощности через цепочку: квадратура → световой поток → длина ленты → электрическая мощность. Пропустить или занизить любой множитель — значит получить заниженную нагрузку и недостаточный блок питания.

Как рассчитать количество и расположение световых линий

Расположение световых линий — это второй шаг общего расчёта: мощность и суммарная длина уже определены, остаётся распределить ленту по потолку так, чтобы свет лёг равномерно.

Как площадь и высота влияют на расположение

Расчёт расположения световых линий опирается на площадь помещения: от неё зависят и количество линий, и шаг между ними. Расчёт расположения одновременно учитывает высоту потолка: чем ниже потолок, тем теснее приходится ставить линии, чтобы не было тёмных промежутков между полосами.

Нормы шага между световыми линиями не существует: шаг рассчитывается под конкретный профиль, ленту и высоту комнаты. Ориентир для практики: крайние линии отступают от стен примерно на половину шага между параллельными линиями — так у стен не остаётся тёмных полос, и свет распределяется равномерно. Формула шага: ширина помещения делится на число линий, и крайние линии отстоят от стен на половину этого значения.

Схемы расположения для одноуровневого потолка

Одноуровневый потолок делает расчёт расположения проще: все закладные лежат в одной плоскости, не нужно согласовывать перепады и внутренние углы. Это исключает целый класс ошибок, связанных с переходами между уровнями.

Типовые схемы расположения световых линий:

Параллельные линии поперёк или вдоль помещения. Суммарную расчётную длину делят на длину одной линии (обычно равную ширине или длине комнаты) — получают количество линий. Шаг: ширина помещения делится на число линий, крайние — на половине шага от стен.

Одна центральная линия. Подходит для узких помещений или в качестве акцента. Требует большей мощности ленты на метр, так как вся нагрузка ложится на одну трассу.

Г- или П-образный акцент. Применяется для выделения рабочей зоны или обеденной группы. Расчёт ведётся как для параллельных линий, но суммарная длина складывается из периметра выделенной зоны.

Расположение и монтаж

От расчёта расположения световых линий зависит последующий монтаж: именно по схеме размечают закладные профили до натяжки полотна. Ошибка в схеме на бумаге превращается в неустранимую ошибку в потолке — закладную после натяжки не передвинуть.

Равномерность освещения определяется правильным расположением: ошибка в шаге или смещение крайних линий к стенам сразу читается как провалы у стен и пересвет в центре.

Проектирование до натяжки полотна: что решить заранее

До приезда монтажников жилое помещение должно иметь готовую схему светового решения — не эскиз «примерно так», а конкретный план с размерами. После натяжки полотна ни одно решение из перечисленных ниже изменить уже нельзя.

Схема расположения линий и место блока питания

Первое, что фиксируют на схеме, — где проходят световые линии, на каком расстоянии от стен и друг от друга. Одноуровневый потолок в этом отношении прост: все закладные лежат в одной плоскости, и схема — это плоский чертёж с координатами линий.

Второе обязательное решение — место блока питания (драйвера для светодиодной ленты). Он должен быть доступен после натяжки без демонтажа полотна: в нише, за коробом, в шкафу или через ревизионный люк. Люк закладывается до натяжки — после его уже не добавить.

Кабель питания к месту установки драйвера прокладывают до натяжки. Переделка проводки после — это снятие полотна. Площадь помещения напрямую влияет на количество кабельных трасс: чем больше жилое помещение, тем больше групп включения может потребоваться.

Высота потолка и что съест профиль

Высота потолка напрямую влияет на натяжной потолок: полотно опускают как минимум на глубину профиля (у профилей для световых линий из каталогов производителей — примерно 35–50 мм) плюс несколько миллиметров на крепёж, и опускается весь потолок, а не только зона линии.

Жилое помещение с высотой потолка менее 2,5 м требует особого внимания: каждый лишний сантиметр отъёма ощутим. При высоте 2,4 м и профиле глубиной 48 мм натяжное полотно окажется примерно на отметке 2,35 м или чуть ниже — в низкой комнате это заметно. В таких случаях выбирают профиль минимальной глубины.

В двухуровневых потолках линии чаще встраивают в перепад между уровнями — это позволяет скрыть глубину профиля в ступени и не отбирать высоту у основного уровня. Это один из способов обойти ограничение по высоте в жилом помещении.

Группы включения и выключатели

Жилое помещение редко требует одного режима освещения. Основной свет (высокая мощность) и декоративная подсветка (низкая мощность) логичнее делать отдельными группами с независимыми выключателями. Если планируется диммирование, место диммера отмечают на схеме — как его подключать, разобрано в разделе о подключении.

Световая линия в жилом помещении работает по-разному в зависимости от комнаты: в гостиной — как основной свет, в спальне — как мягкая подсветка контура, в коридоре — как направляющая. Для каждой функции могут потребоваться отдельные группы и выключатели.

Каждую группу нужно разметить на схеме: какие линии в неё входят, куда идут провода, где стоят выключатели. Чем подробнее схема — тем меньше вопросов во время монтажа и тем точнее монтажник разложит кабели до натяжки.

Монтаж световых линий в натяжной потолок — порядок работ

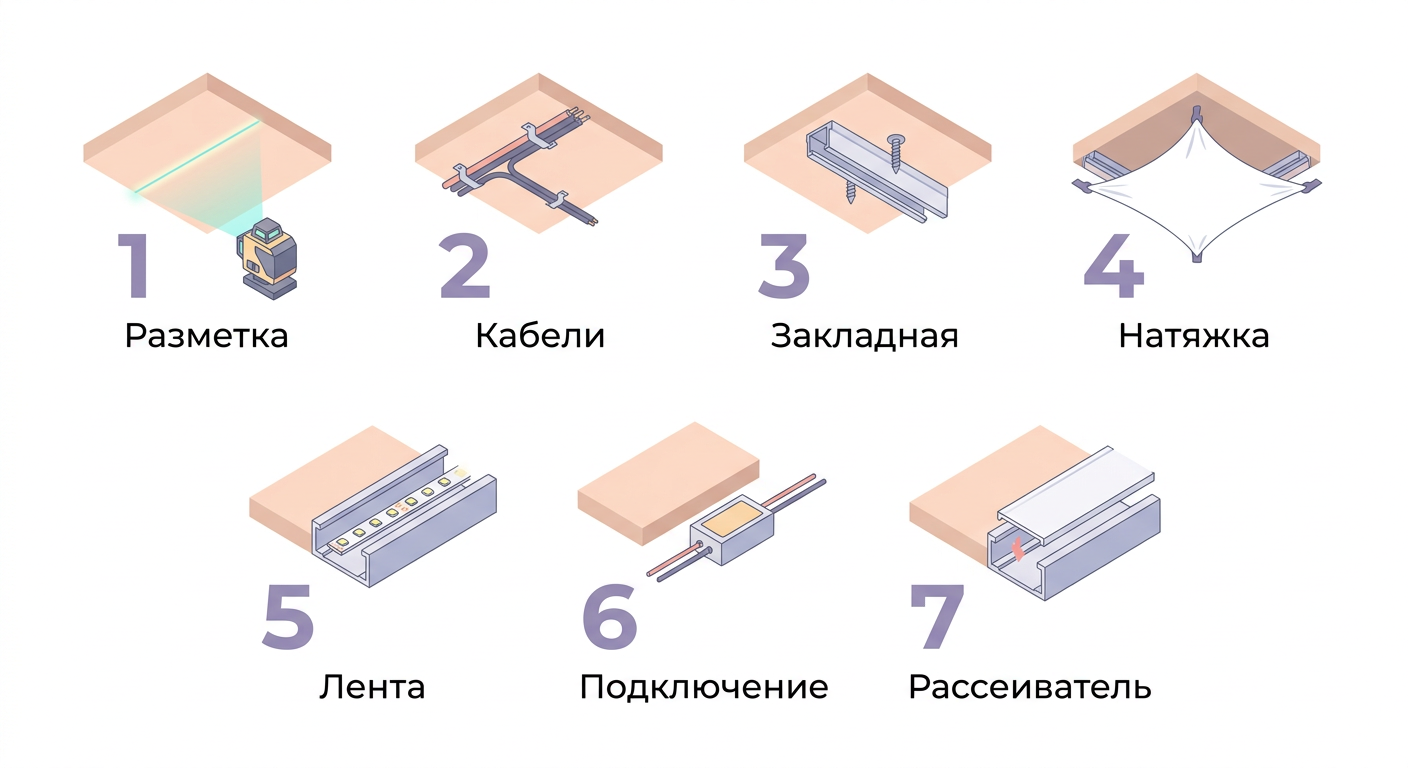

*Пошаговая последовательность монтажа — порядок операций жёстко фиксирован.*

Монтаж световых линий относится к работам, где порядок операций жёстко фиксирован: ошибка на этапе закладной не исправляется после натяжки полотна. Пошаговая инструкция фиксирует монтаж световых линий по этапам, чтобы ни один не был пропущен.

Пошаговая инструкция по монтажу

1. Разметка на базовом потолке

По готовой схеме наносят линии расположения закладных профилей. Используют лазерный уровень — отклонение в горизонте даст перекошенную линию в готовом потолке. Одновременно размечают места прохода кабелей к блоку питания.

2. Прокладка кабелей

До установки закладных прокладывают провода питания к точке монтажа драйвера для светодиодной ленты. Кабели крепят к базовому потолку; после натяжки полотна доступа к ним не будет.

3. Установка закладного профиля

Закладной профиль крепят к базовому потолку по разметке — на анкеры или дюбели с шагом, рекомендованным производителем. Горизонталь выверяют повторно: именно закладная задаёт плоскость будущей световой линии. Полотно натяжного потолка натягивается только после того, как закладной профиль установлен и выверен — поменять их местами нельзя.

4. Натяжка полотна

Монтажники натягивают полотно и заправляют его края в периметральный багет и в пазы профиля для световых линий через монтажную планку. В месте световой линии полотно разрезают по ширине профиля и заправляют край в паз. Примыкание полотна к профилю должно быть плотным: зазор читается как тёмная щель вокруг линии.

5. Укладка светодиодной ленты

Закладной профиль уже установлен до натяжки; лента укладывается в открытый паз профиля снизу уже после натяжки полотна. Ленту приклеивают ко дну профиля на штатный клеевой слой. Если лента 24 В и трасса не превышает 8–10 м — питание подводят с одного конца. Если длиннее или используется 12 В — трассу делят на участки с отдельными точками инжекции питания (подробнее в разделе о подключении).

6. Подключение к драйверу

Ленту подключают к выходу драйвера для светодиодной ленты с соблюдением полярности. При перепутанной полярности лента просто не загорится, поэтому полярность проверяют до закрытия рассеивателем. Перед установкой рассеивателя схему проверяют мультиметром и визуально — убеждаются в равномерности засветки по всей длине и отсутствии тёмных участков.

7. Установка рассеивателя

Рассеиватель вставляют в паз профиля. После установки рассеивателя включают ленту и осматривают стыки: пока секции и рассеиватель можно поправить, это нужно сделать сразу. В местах стыков секций добиваются плотного прилегания — это самое слабое место с точки зрения равномерности свечения.

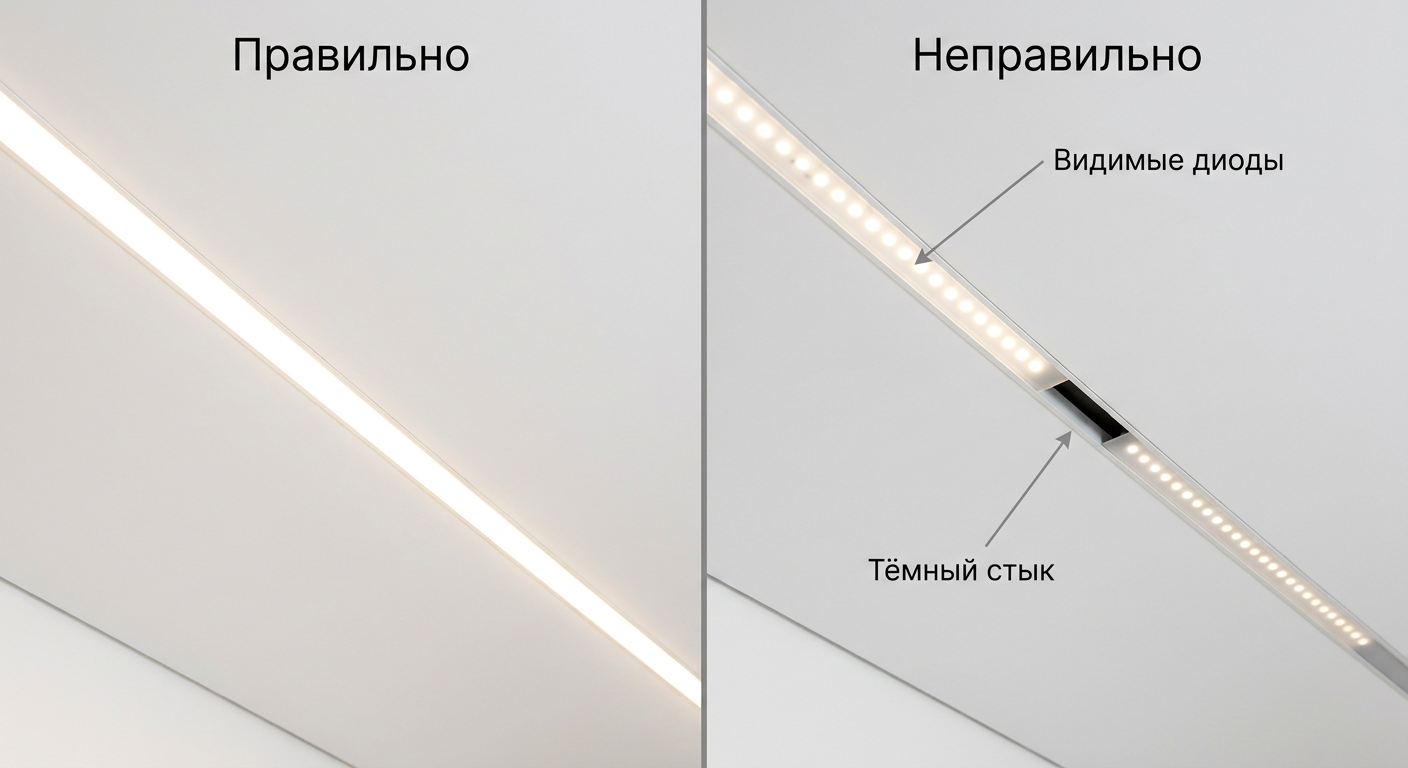

Самая распространённая ошибка при монтаже световых линий — попытка изменить положение закладной после того, как полотно натяжного потолка натянуто. Это невозможно без повреждения полотна.

Подключение световой линии и схема питания

Длинную ленту делят на участки и подводят питание к каждому — это предотвращает падение яркости на дальнем конце.

Подключение относится к монтажу световых линий и выполняется последним — после сборки профиля, укладки ленты и установки драйвера за полотном.

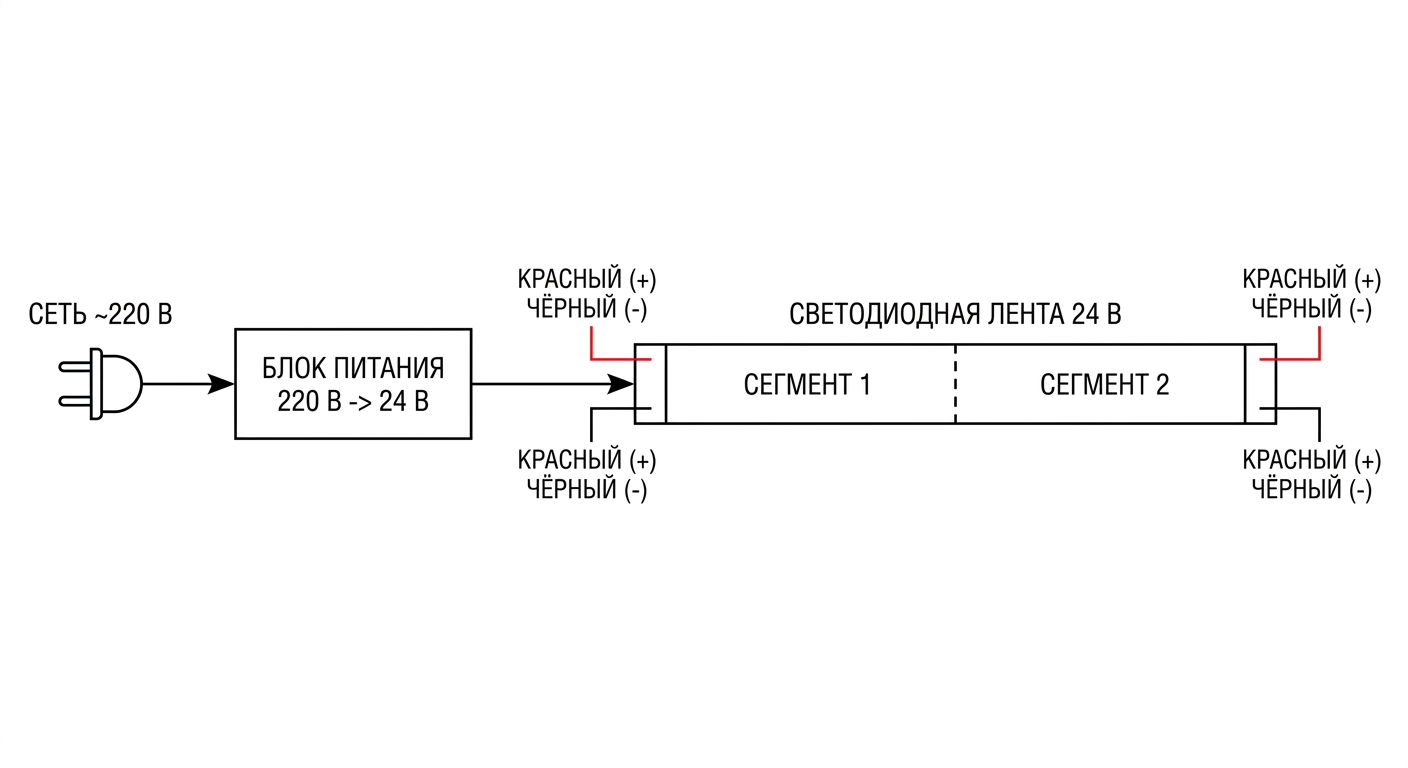

Схема подключения световой линии

Подключить световую линию без схемы подключения нельзя: на ней зафиксированы полярность, точки инжекции питания и место ввода на драйвер. Цепь по направлению тока строится так:

Сеть 220 В → блок питания (драйвер для светодиодной ленты) → (диммер или контроллер на стороне низкого напряжения) → лента

Блок питания преобразует сетевое напряжение в постоянные 12 или 24 В. Соединения после него низковольтные, но полярность на схеме всё равно отмечают — от неё зависит, загорится ли лента.

Длинные трассы и инжекция питания

Для 12-вольтовой ленты один питаемый участок ограничен примерно 5 метрами, для 24-вольтовой — 8–10 метрами (механизм объяснён в разделе о светодиодной ленте). Если световая линия длиннее допустимого участка, её делят на секции и подводят питание к каждой. Точки инжекции — места, где кабель от драйвера подходит к ленте — фиксируют на схеме подключения заранее.

Все соединения прячут в распределительную коробку. Сечение провода подбирают под реальный ток: для 12 В ток вдвое выше, чем для 24 В при той же мощности, и это напрямую влияет на выбор сечения.

Управление и группы

Схема подключения включает драйвер для светодиодной ленты как центральный узел: от него идут низковольтные линии к сегментам ленты и, при необходимости, к контроллеру или диммеру. Для обычной ленты с обычным блоком питания диммер ставят после блока, на стороне 12/24 В; регулировать по 220 В можно только через блок питания, рассчитанный на диммирование.

Если линии разделены на группы (основной свет и декоративная подсветка), каждая группа получает свою линию от драйвера или отдельный блок питания. Это позволяет включать режимы независимо и при необходимости диммировать только одну из групп.

Что можно сделать своими руками, а что отдать монтажникам

Работы по монтажу световых линий частично посильны домашнему мастеру, если у него есть базовые навыки работы с электрикой и инструментом. Порядок операций подробно разобран в разделе «Монтаж световых линий — порядок работ» — здесь только разделение ролей.

Что берёт на себя домашний мастер

Самостоятельный монтаж требует пошаговой инструкции: без неё легко перепутать порядок закладной и натяжки полотна, а это означает переделку. Домашний мастер использует инструкцию как чек-лист, чтобы не упустить разметку, прокладку кабелей и проверку схемы до натяжки.

Что посильно самому:

подбор комплектующих — ленты, профиля, драйвера, рассеивателя;
разметка на базовом потолке по готовой схеме;
установка закладного профиля (перфоратор, уровень, дюбели);
прокладка кабелей до точки монтажа драйвера;
укладка светодиодной ленты в профиль и подключение к драйверу (лента клеится после натяжки полотна);
установка рассеивателя;
проверка кабелей до натяжки и схемы с лентой — до установки рассеивателя.

Что требует специалиста

Натяжку ПВХ-полотна почти всегда отдают монтажникам: без тепловой пушки и опыта работы с плёнкой полотно легко деформировать или порвать в зоне профиля. Заправка края полотна в паз профиля для световых линий требует координации и понимания, как материал ведёт себя при нагреве.

Минимальный набор инструментов для самостоятельной части: перфоратор, лазерный уровень, рулетка, монтажный нож, паяльник или клеммники для соединения ленты, мультиметр — для проверки схемы и полярности до установки рассеивателя.

Типичные ошибки при проектировании и монтаже световых линий

*Типичные дефекты: видимые диоды, падение яркости на длинной трассе и тёмный разрыв в стыке секций.*

1. Решение добавить линии после натяжки полотна

Закладной профиль и провода монтируют до натяжки полотна натяжного потолка — это не рекомендация, а конструктивное ограничение. Если заказчик решил добавить световые линии уже после сдачи потолка, единственный выход — демонтаж полотна, установка закладных и повторная натяжка. Подробнее о правильном порядке работ — в разделе о монтаже.

2. Блок питания без доступа

Блок питания, спрятанный над полотном без ревизионного люка, при выходе из строя требует демонтажа полотна. Люк нужно заложить до натяжки; после — это уже невозможно без повреждения полотна. Место под драйвер планируют на этапе проектирования.

3. Слишком длинный участок ленты от одной точки питания

Если линию длиннее допустимого участка (около 5 м для 12 В) питают с одного конца, падение напряжения на дальнем конце ленты даёт заметное снижение яркости. Дальний конец тускнеет, линия выглядит неравномерной. Решение — делить трассу на участки с отдельными точками инжекции питания.

4. Неправильно подобранная плотность ленты или мелкий профиль

Если лента редкая (малая плотность светодиодов) или расстояние от ленты до рассеивателя недостаточно — под рассеивателем видны отдельные светящиеся точки вместо ровной полосы. Минимальное расстояние от диодов до рассеивателя зависит от плотности ленты: чем реже диоды, тем больший зазор нужен для равномерного смешения света.

5. Игнорирование коэффициента запаса при выборе драйвера

Блок питания, подобранный впритык к нагрузке (без запаса около 30%), перегревается и выходит из строя досрочно. Итог — замена блока с необходимостью доступа к нему; если люк не предусмотрен, см. ошибку №2.

6. Стыки секций профиля без проверки засветки

В местах соединения секций профиля рассеиватель стыкуется. Неплотный стык даёт тёмный разрыв или, наоборот, пятно повышенной яркости. Нужно включить ленту сразу после установки рассеивателя и осмотреть стыки, пока секции и рассеиватель ещё можно поправить.

7. Закладной профиль смонтирован без лазерного уровня

Кривая закладная даёт кривую световую линию — это видно сразу после натяжки. Исправить без демонтажа полотна нельзя. Выверять горизонталь закладного профиля нужно лазерным уровнем, не строительным пузырьковым.

8. Отсутствие схемы до начала работ

Монтаж без схемы приводит к тому, что кабели приходится перекладывать уже в процессе, а закладные ставятся «на глаз». Ни положение линий, ни места ввода питания, ни группы включения нельзя разумно согласовать без бумажной схемы до начала работ.

От чего зависит стоимость световых линий

Цена световых линий складывается из нескольких составляющих — и суммарная длина далеко не всегда главная из них.

Факторы стоимости

Суммарная длина и число линий. Это базовый параметр: больше метров — больше ленты, профиля, рассеивателей. Но зависимость не линейная, потому что угловые и крестовые соединители стоят отдельно, а каждый угол — это ещё и ручная подгонка рассеивателя.

Сложность геометрии. Прямые линии — минимум соединителей и подгонки. Г-, Т- и Х-образные конфигурации требуют угловых и крестовых элементов профиля, ручной доводки рассеивателя в стыках. Каждое пересечение — это отдельная позиция в смете и дополнительное время монтажа. Смету световых линий двигают не столько метры, сколько сложность фигуры: каждый угол и пересечение — это соединитель и ручная подгонка рассеивателя.

Тип профиля. Бесщелевой профиль дороже стандартного: сложнее в производстве и требует большей аккуратности при натяжке полотна. Широкие профили (50–72 мм) дороже узких (14–20 мм).

Плотность и мощность ленты. Высокоплотная мощная лента стоит дороже бюджетной. Разница в цене на метр при большой суммарной длине выходит в ощутимую сумму. Производитель комплектующих также влияет на итоговую цену: одинаковые по характеристикам профили и ленты разных брендов расходятся по стоимости.

Число и мощность блоков питания. Чем больше линий и чем выше их суммарная мощность, тем дороже блоки питания. Несколько групп включения — несколько блоков.

Управление. Диммер или контроллер добавляются к стоимости. Несколько независимых групп требуют нескольких диммеров и дополнительной разводки кабелей.

Монтаж под ключ или частично самостоятельно. Когда монтаж световых линий частично выполняет домашний мастер, из сметы уходит стоимость сборки профиля и подключения — остаётся только оплата натяжки полотна. В сценарии «под ключ» монтажник натяжных потолков выполняет монтаж световых линий полностью: от расчёта до подключения — и это оплачивается отдельной позицией сметы.

Частые вопросы

Чем световые полосы в натяжном потолке отличаются от встроенных световых линий?

По конструкции — почти ничем: и световая полоса, и встроенная линия представляют собой профиль с лентой и рассеивателем, встроенный в полотно. Разница скорее терминологическая: «световая полоса» чаще описывает видимый светящийся контур, лежащий вровень с поверхностью полотна, а «встроенная световая линия» подчёркивает, что конструкция скрыта до натяжки. В обоих случаях закладные монтируют до натяжки полотна, а рассеиватель оказывается в одной плоскости с ним.

Как монтируются линейные светильники в натяжном потолке — до натяжки или после?

Закладной профиль и кабели питания крепятся к базовому потолку строго до натяжки полотна — это конструктивное требование, а не рекомендация. После установки закладных монтажники натягивают полотно и заправляют его края в пазы профиля. Лента укладывается в открытый паз профиля снизу уже после натяжки; рассеиватель устанавливают последним, после проверки схемы и визуального осмотра засветки. Переделать проводку после натяжки без снятия полотна невозможно.

Как выглядит натяжной потолок с подсветкой линиями — какие схемы расположения бывают?

Три базовые схемы: периметральный контур — световые линии идут вдоль всех четырёх стен (это контурная подсветка, она подробнее описана в статье «Парящий потолок и подсветка по периметру»); параллельные полосы поперёк или вдоль комнаты — наиболее распространённый вариант для основного освещения; Г- или П-образный акцент над рабочей зоной или обеденной группой. Норматива шага между линиями нет — шаг выводится из расчёта светового потока, высоты потолка и характеристик ленты, как описано в разделе о расположении световых линий.
